1主题内容与适用范围
本标准规定了小模数圆蜗杆基本齿廓的定义及基本参数。
本标准适用于模数m从0.1mm到小于1mm、轴交角Σ待于90°的圆柱蜗杆传动，其蜗杆类型为阿基米德蜗杆（ZA蜗杆）、渐开线蜗杆（ZI蜗杆）、法向直廓蜗杆（ZN蜗杆）以及锥面包络蜗杆（ZK蜗杆）。
由圆柱蜗杆和渐开线圆柱齿轮组成的传动也可参照本标准。
2定义
基准齿形是指基准蜗杆在轴向截面上的齿形，各尺寸参数均规定在该截面上。
3尺寸参数

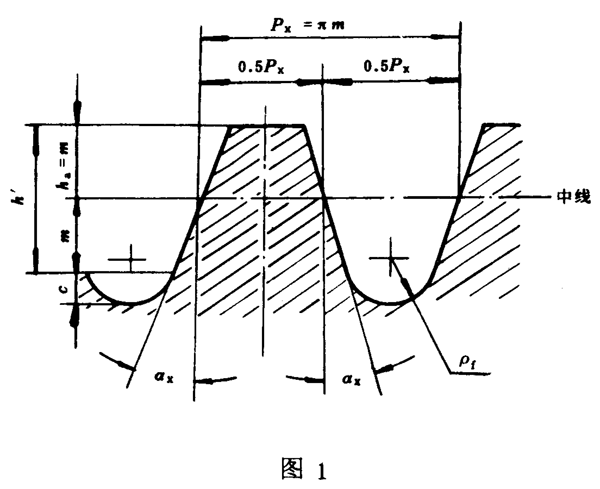

3.1本标准以基准齿形中线为基准来规定各尺寸参数。基准齿形中线是平行于轴承线的一条直线，在该线上齿厚和齿槽的宽度相等（图1）。
3.2基准齿形的尺寸参数规定如下：
齿顶高ha=m；
工作齿高h′=2m；
齿距PX=πm；
顶隙c=0.35m；
齿根圆角半径ρf≥0.4m。
注：①必要时允许改变顶隙大小，其数值范围为：0.35m≤c≤0.5m。
②允许齿根圆弧和工作齿高的极限点不相切。

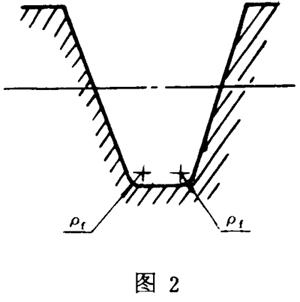

工作齿高以下的齿槽形状允许用两个圆弧半径连接，但ρf≥0.2m（图2）。
4齿形角
对阿基米德蜗杆，齿形角在蜗杆轴向截面上，即αX=20°；
对渐开线蜗杆，齿形角在与其相啮合的基准齿条的法向截面上，即αn=20°；
对法向直廓蜗杆，齿形角在蜗杆法向截面上，即αn=20°；
对锥面包络蜗杆，齿形角为形成蜗杆齿面的锥面刀具的铲形角，即α0=20°。
附加说明：
本标准由机械电子工业部提出。
本标准由机械电子工业部电子标准化研究所归口。
本标准由七二0厂等单位负责起草。
本标准主要起草人高延新、成熙治、许学宝、曹彬、洪芝云、李世鹤、武声霄、秦菊梅、季永顺、赵雨生。
