序号 |
误差项目及定义 |
代号 |
图示 |
|
1 |

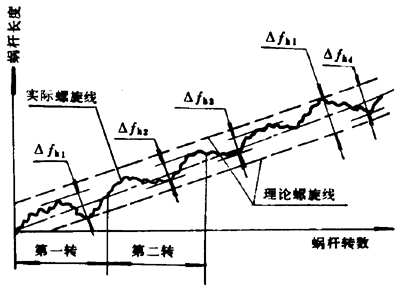

蜗杆螺旋线误差
在一转范围内
在轮齿的工作齿宽范围内
在蜗杆轮齿的一转范围内或
在蜗杆轮齿的工作齿宽范围内，
在蜗杆分度圆柱面上、包容实际
螺旋线且距离为最小的两条理论
螺旋线间的法向距离
在一转范围内
在轮齿的工作齿宽范围内 |
△fh
△fh1
fh
fh1 |
|
|
2 |
蜗杆轴向齿距
在蜗杆轴向截面上，实际齿
距与公称齿距之差
注：在与蜗杆轴线平行的直线上
测量
蜗杆轴向齿距极限偏差
下偏差
下偏差 |
△fpx
+fpx
-fpx |
|
|
3 |
蜗杆k个轴向齿距累积误差1）
在蜗杆轴向截面上k个齿距
范围内，任意两个同侧齿面间的
实际齿距与公称齿距最大差值的
绝对值
k值按产际啮合情况确定，
一般取3
蜗杆k个轴向齿距累积公差 |
△fpxK
fpxK |
|
|
4 |
蜗杆齿形误差2）
在蜗杆轮齿给定截面上的齿
形工作部分内，包容实际齿形的
最近两条理论齿形间的法向距离
蜗杆齿形公差 |
△ff1
ff1 |
|
|
5 |

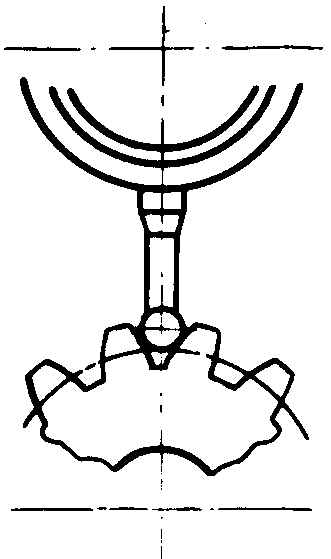

蜗杆齿槽径向跳动
在蜗杆一转范围内，测头在
齿槽内，与齿高中部的齿面双面
接触，测头相对于蜗杆轴线的最
大变动量
蜗杆齿槽径向跳动公差 |
△fr
fr |
|
|
6 |
蜗杆量柱测量距偏差
蜗杆最标柱测量距的实际值与
公称值之差
蜗杆量柱测量距极限偏差
上偏差
下偏差
蜗杆量标柱测量距公差 |
△EM
EMs
EMi
TM |
|
|
7 |

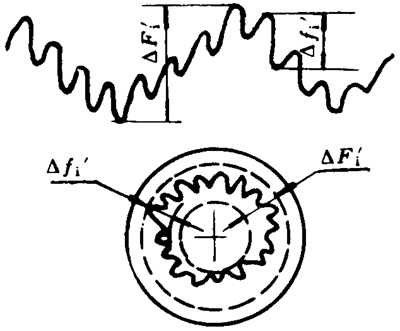

蜗轮切向综合误差
被测蜗轮与理想精确的测量
蜗杆单面啮合时，在被测蜗轮一
转内，实际转角与理论转角之差
的总幅度值。以分度圆弧长计
蜗轮切向综合公差 |
△Fi′
Fi′ |
|
|
8 |
蜗轮一齿切向综合误差
被测蜗轮与理想精确的测量
蜗杆单面啮合时，在被测蜗轮一
齿距角内，实际转角与理论转角
之差的最大幅度值。以分度圆弧
长计
蜗轮一齿切向综合公差 |
△fi′
fi′ |
|
9 |
蜗轮径向综合误差
被测蜗轮与理想精确的测量
蜗杆双面啮合时，在被测蜗轮一
转内，双啮中心距的最大变动量
蜗轮径向综合公差 |
△Fi″
Fi″ |
|
|
10 |
蜗轮一齿径向综合误差
被测蜗轮与理想精确的测量
蜗杆双面啮合时，在被测蜗轮一
齿距角内，双啮中心距的最大变
动量
蜗轮一齿径向综合公差 |
△fi″
fi″ |
|
11 |
蜗轮齿距累积误差
在蜗轮分度圆上3），任意两
个同侧齿面实际弧长与公称弧
长之差的最大绝对值
蜗轮齿距累积公差 |
△FP
FP |
|
|

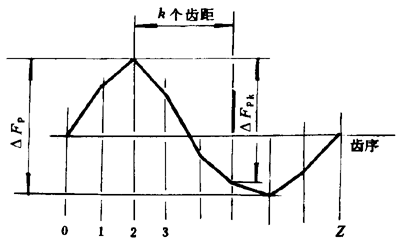

12 |
蜗轮k个齿距累积误差
在蜗轮分度圆上4），k个同
侧齿面间实际弧长与公称弧长之
差的最大绝对值
k为2到小于Z2/2的整数
蜗轮k个齿距累积公差 |
△FKP
FPK |
|
|
13 |
蜗轮齿圈径向跳动
在蜗轮一转范围内，测头在
齿槽内，与齿高中部的齿面双面
接触，测头相对于蜗轮轴线的最
大变动量
蜗轮齿圈径向跳动公差 |
△Fr
Fr |
|
|
14 |
蜗轮齿距偏差
在蜗轮分度圆上，实际齿距
与公称齿距之差
蜗轮齿距极限偏差
上偏差
下偏差 |
△fpt
+fpt
-fpt |
|
|
15 |

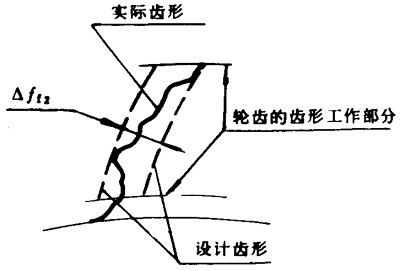

蜗轮齿形误差
在蜗轮轮齿给定截面上的齿
形工作部分内，包容实际齿形的
最近两条设计齿形间的法向距离
蜗轮齿形公差 |
△ff2
ff2 |
|
|
16 |
蜗轮双啮中心距偏差5）
被测蜗轮与理想精确的测量
蜗杆双面啮合时，双啮中心距的
实际值与公称值之差
蜗轮双啮中心距极限偏差
上偏差
下偏差 |
△Ea″
Eas″
Eai″ |
|
|
17 |
侧隙
安装好的蜗杆副，工作齿面
接触时，非工作齿面间的最小距
离
最小侧隙 |
jt
jnmin |
|
|
18 |
中心距偏差
安装好（或加工中）的蜗杆
副的实际中心距与公称中心距之
差
中心距极限偏差
传动 上偏差
下偏差
加工 上偏差
下偏差 |
△fa
+fa
-fa
+fa0
-fa0 |
|
|
19 |

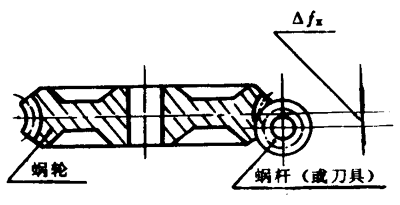

中心平面偏移
安装好（或加工中）的蜗杆
副中，蜗轮中心平面与通过蜗杆
（或刀具）轴线、且垂直于蜗轮
轴线的平面之间的距离
中心平面极限偏差
传动 上偏差
下偏差
加工 上偏差
下偏差 |
△fx
+fx
-fx
+fx0
-fx0 |
|
|
20 |
轴交角偏差6）
安装好（或加工中）的蜗杆
副的实际轴交角与公称轴交角之
差
轴交角极限偏差
传动 上偏差
下偏差
加工 上偏差
下偏差 |
△fΣ
+fΣ
-fΣ
+fΣ0
-fΣ0
|
|
|
21 |

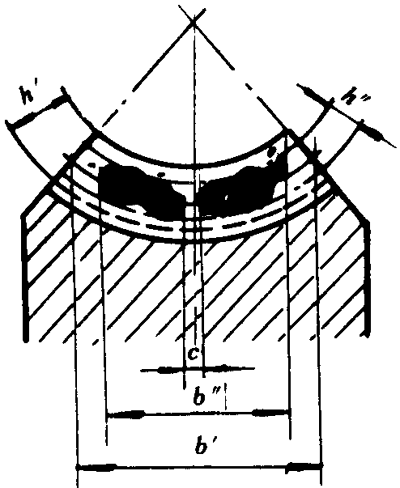

接触斑点
安装好的蜗杆副，在轻微制
动下，经运转后在蜗轮齿面上分
布的接触痕迹
接触痕迹按百分数计算
沿齿宽方向：接触痕迹的长
度b″(扣除超过模数值的断开部
分c)与工作齿宽b′之比的百分
数
|
|
|
|
22 |
传动切向综合误差
安装好的蜗杆副啮合转动时，
在传动的速周期内，蜗轮的实际
转角与理论转角之差的总幅度值。
以蜗轮分度圆弧长计
传动切向综合公差 |
△Fit′
Fit′ |
|
|
23 |
传动一齿切向综合误差
安装好的蜗杆副啮合转动时，
在蜗轮一转范围内多次出现的周
期限性转角误差的最大幅度值。即
传动切向综合误差记录曲线上小
波纹的最大幅度值。以蜗轮分度
圆弧长计
传动一齿切向综合公差 |
△fit′
fit′ |
|
