小模数圆柱蜗杆、蜗轮精度侧隙（GB10227-88）
  详细介绍：
发布时间：2007-6-16 16:03:14
 分享到：

6侧隙
6.1本标准对蜗杆传动的侧隙，按工作条件只规定最小侧隙jnmin­。

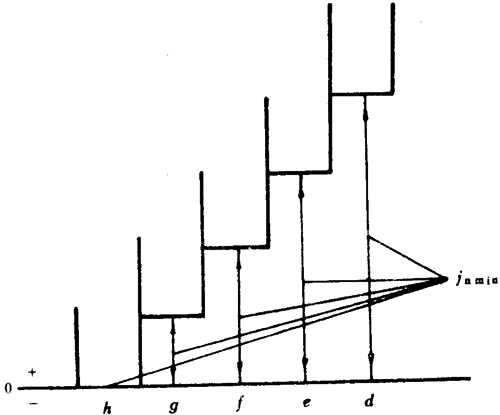

6.2侧隙种类分为5种，按最小侧隙值从小到大的顺序，用字母h、g、f、e、d表示，h为零，如图1所示。具体数值见表4。
注：对圆柱蜗杆和渐开线圆柱齿轮组成的传动，齿轮侧隙推荐选用GB2363的侧隙种类h。
小模数圆柱蜗杆、蜗轮精度侧隙
图1
6.3评定侧隙的项目是：
轴线位置不可调节的蜗杆传动  蜗杆△EM；
                            蜗轮△Ea″；
轴线位置可调节的蜗杆传动jnmin。
6.4侧隙项目△EM和△Ea″精度等级的选择，一般与Ⅱ组精度等级相同，具体数值见表5～表7。
