小模数圆柱蜗杆、蜗轮精度附录A（GB10227-88）
  详细介绍：
发布时间：2007-6-16 16:41:04
 分享到：

附录A
蜗杆、蜗轮公差或极限偏差计算式及公比
（参考件）
本标准在编制蜗杆、蜗轮和蜗杆传动等各项公差数值表时，所采用的计算式或关系式（基本级为7级），侧隙数值以及级间公比如下。
A1蜗杆
a.fh=10.6+4.8m
b.fh1=1.4fh
c.fpx=7.14+4.5m
d.fpxk=1.4fpx
e.fr=13.8+0.24d1
f.ff1=11+6m
EMi=EMS-TS
i如需检验蜗杆齿厚偏差ΔES时，，Esi和TS可分别按下式导出：
=tgα·(EMS-0.7fr)
ESi=-TS
TS=TM·tgα
A2蜗轮
j.fao=0.75fa
k.fxo=0.75fx
l.fΣo=0.75fΣ
Eai″=Eas″-Ta
A3蜗杆传动
a.Fit′=Fi′+1.25fi′
b.fit′=1.25fi′
c.各种侧隙种类的最小侧隙jnmin取IT值，如表A1。
表A1
侧隙种类
h
g
f
e
d
jnmin
0
IT5
IT6
IT7
IT8

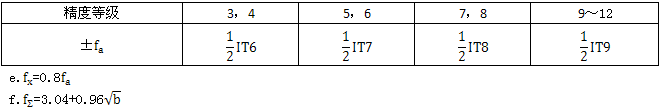

d.中心距极限偏差fa取IT值，如表A2
表A2
A4级间公比
为使各精度等级间的公差或极限偏差具有较好的走向，本标准采用复合公比，其数值列于表A3和表A4。
表A3蜗杆及蜗杆传动各项的级间公比
精度等级
项目
公比
fh、fh1、fr、TM
fPX、fPXK、ff1
fΣ
3～6
1.6
1.6
3～9
1.25
6～7
1.4
1.4
9～12
1.4
7～12
1.25
表A4蜗轮各项的级间公比
精度等级
项目
公比
Fi′、fi′、Fi″、fi″、FP、FPK、Fr、fpt、ff2、Ta
3～5
1.6
5～10
1.4
10～12
1.25
附加说明：
本标准由机械电子工业部提出。
本标准由机械电子工业部电子标准化研究所归口。
本标准由七二0七等单位负责起草。
本标准主要起草人成熙治、曹彬、许学宝、高延新、秦菊梅、武声霄、洪芝云、季永顺、李世鹤。
