圆柱蜗杆、蜗轮图样上应注明的尺寸数据图例（GB/T12760-91）
  详细介绍：
发布时间：2007-6-16 16:50:28
 分享到：

6图例
蜗杆、蜗轮图样的绘制应符合GB4459.2的规定。图样中的参数表一般放置于图面的右上方，参数表中列出的数据项目可根据需要增减，检验项目则按使用要求和用户意见根据GB10089和有关标准的规定确定。图样的技术要求一般放置于图面的右下方。

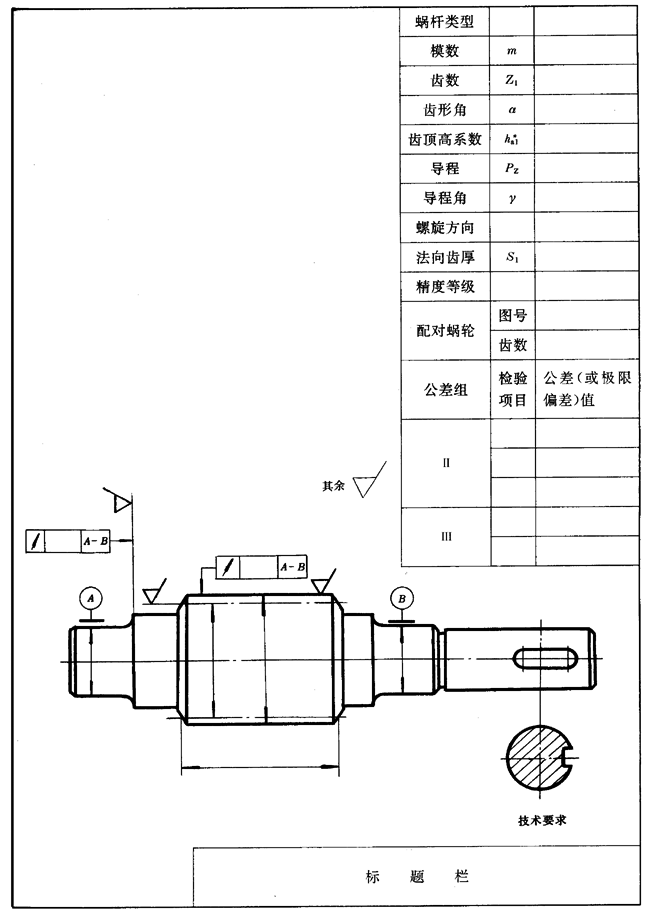

蜗杆图样上应注明的尺寸 数据标注示例见图1。

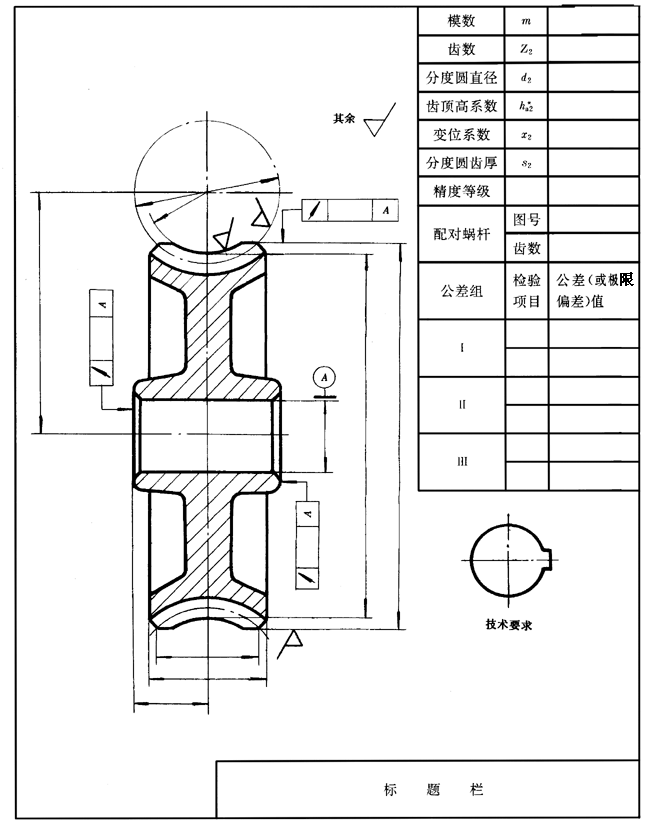

蜗杆图样上应注明的尺寸数据标注示例见图2。
圆柱蜗杆、蜗轮图样上应注明的尺寸数据图例
图1
圆柱蜗杆、蜗轮图样上应注明的尺寸数据图例
图2
