序号 |
名称 |
代号 |
定义 |
|
1 |
 |
△fhL
fhL |
在蜗杆的工作齿宽范围内，分度圆环
面上，包容实际螺旋线的与公称螺旋线
保持恒定间距的最近两条螺旋线间的
法向距离。
多头蜗杆的螺旋线误差分别由每条
螺纹线测得 |
|
2 |
蜗杆一转螺旋线误差
蜗杆一转螺旋线公差 |
△fh
fh |
一转范围内的蜗杆螺旋线误 |
|
3 |
蜗杆分度误差
蜗杆分度公差 |
△fzL
fzL |
在多头蜗杆的喉平面上，每个螺旋面
与分度圆交点的等分性误差 |
|
4 |
|
△fpx
+fpx
-fpx |
在轴向剖面内，蜗杆分度圆环面上，
两相邻同侧齿面间的实际弧长和公称
弧长之差 |
|
5 |
|
△fpxL
fpxL |

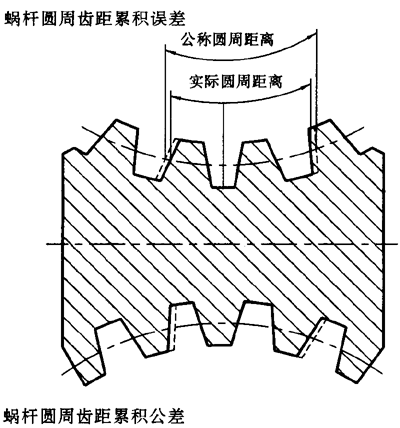

在轴向剖面内，蜗杆分度圆环面上，
任意两个同侧齿面间（不包括修缘部
分），实际弧长与公称弧长之差的最大
绝对值 |
|
6 |
|
△ff1
ff1 |

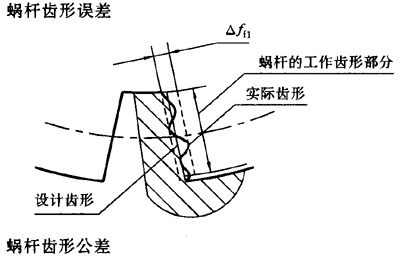

在蜗杆的轴向剖面上，工作齿宽范围
内，齿形工作部分，包容实际齿形线的
最近两条设计齿形线间的法向距离 |
|
7 |
|
△fr
fr |
在蜗杆的轴向剖面上，一转范围内，
测头在齿槽内与齿高中部齿面双面接
触，其测头相对于配对蜗轮中心沿径向
距离的最大变动量 |
|
8 |
|
△Es1
Ess1
Esi1
Ts1 |

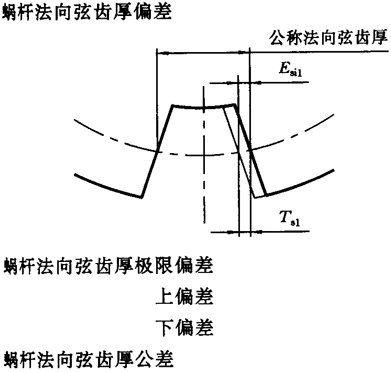

在蜗杆喉部的法向弦齿高处，法向弦
齿厚的实际值与公称值之差 |
|
9 |
|
△FP
FP |

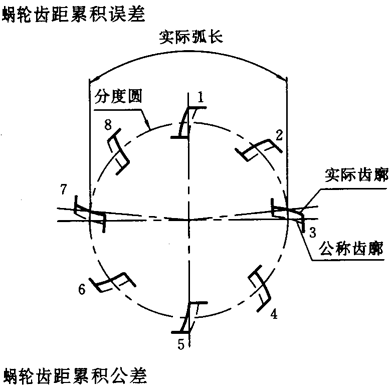

在蜗轮分度圆上，任两个同侧齿面
间的实际弧长与公称弧长之差的最大
绝对值 |
|
10 |
|
△Fr
Fr |

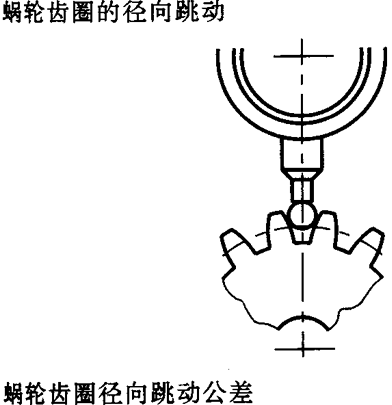

在蜗轮的一转范围内，测头在靠近中
间平面的齿槽内，与齿高中部的齿面双
面接触，相对蜗轮轴线径向距离的最大
变动量 |
|
11 |
|
△fpt
+fpt
-fpt |
在蜗轮分度圆上，实际齿距与公称齿
距之差。
用相对法测量时，公称齿距是指所有
实际齿距的平均值。 |
|
12 |
|
△ff2
ff2 |

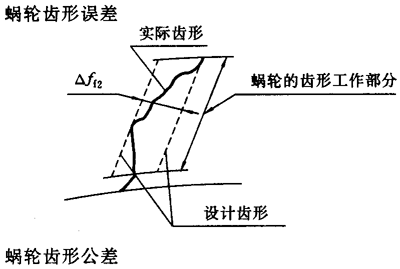

在蜗轮中间平面上，齿形工作部分
内，包容实际齿形线的最近两条设计齿
形线间的法向距离 |
|
13 |
|
△Es2
Ess2
Esi2
Ts2 |

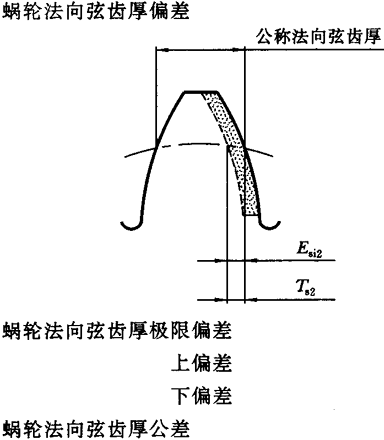

在蜗轮喉部的法向弦齿高处，法向弦
齿厚的实际值与公称值之差 |
|
14 |
|
△Fic′
Fic′ |

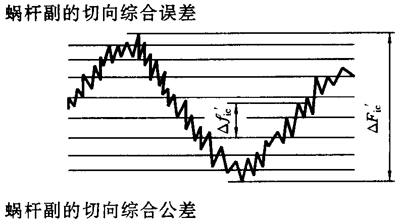

安装好的蜗杆副啮合转动时，在蜗轮
相对蜗杆位置变化的一个整周期内，
蜗轮的实际转角与公称转角之差的总
幅度值。以蜗轮分度圆弧长计 |
|
15 |
蜗杆副的一齿切向综合误差
蜗杆副的切向综合公差 |
△fic′
fic′ |
安装好的蜗杆副啮合转动时，在蜗轮
一转范围内多次重复出现的周期性转
角误差的最大幅度值。
以蜗轮分度圆弧长计 |
|
16 |
|
△fa
+fa
-fa |

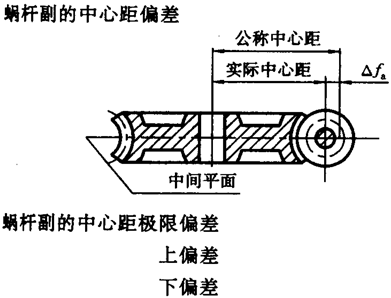

在安装好的蜗杆副的中间平面内，实
际中心距与公称中心距之差 |
|
17 |
|
|

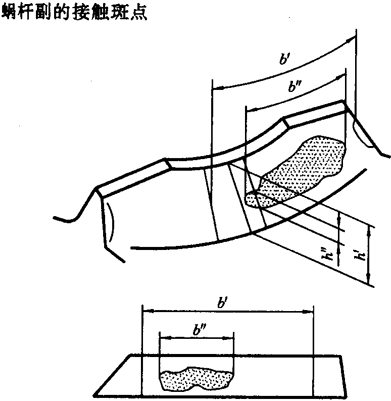

安装好的蜗杆副，在轻微制动下，转
动后，蜗杆、蜗轮齿面上出现的接触痕
迹。
以接触面积大小、形状和分布位置表
示，接触面积大小按接触痕迹的百分比
计算确定：
沿齿长方向——接触痕迹的长度b″
与理论长度b′之比，即(b″/ b′)
×100%；
沿齿高方向——接触痕迹的平均高
度h″与理论高度h′之比，即（h″/ h′）
×100%；
蜗杆接触斑点的分布位置齿高方向
应趋于中间，齿长方向趋势于入口处，齿
顶和两面端部棱边处不允许接触 |
|
18 |
|
△fx1
+fx1
-fx1 |

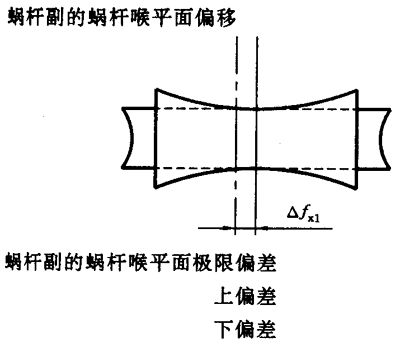

在安装好的蜗杆副中，蜗杆喉平面的
实际位置和公称位置之差 |
|
19 |
|
△fx2
+fx2
-fx2 |

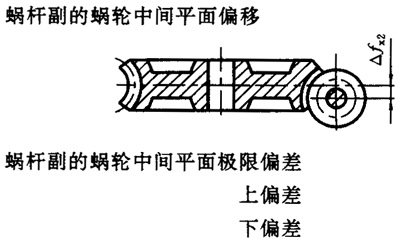

在安装好的蜗杆副中，蜗轮中间平面
的实际位置和公称位置之差 |
|
20 |
|
△fΣ
+fΣ
-fΣ |

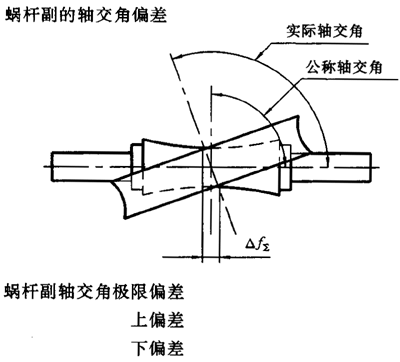

在安装好的蜗杆副中，实际轴交角与
公称轴交角之差。
偏差值按蜗轮齿宽确定，以其线性值计 |
|
21 |
|
jt
jtmin |

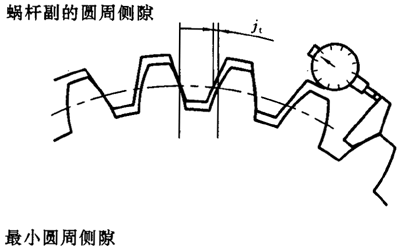

在安装好的蜗杆副中，蜗杆固定不动
时，蜗轮从工作齿面接触到非工作齿面
接触所转过的分度圆弧长 |
