3摆线轮、针轮及其啮合画法
3.1摆线轮的画法
3.1.1齿顶圆和齿顶线用粗实线绘制造。
3.1.2齿根圆和齿根线用细实线绘制，也可省略不画；在剖视图中，齿根线用粗实线绘制。

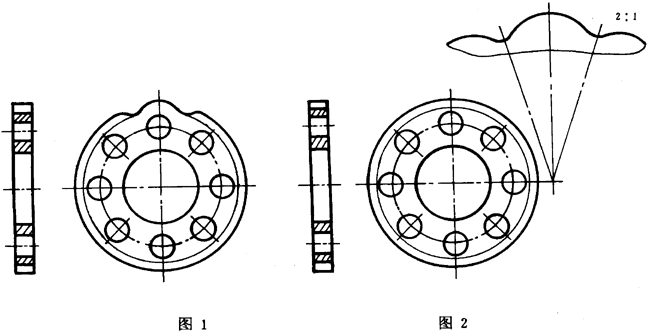

3.1.3表示摆线轮一般用两个视图（图1）。
3.1.4为表明齿形，可用粗实线绘出一个或两个齿；或用适当比例的局部放大图表示（图1、图2）。
3.1.5在剖视图中，当剖切平面通过摆线轮轴线时，轮齿一般按不剖处理（图1、图2）；对奇数齿的摆线轮，其轮齿也可按剖切处理。
3.2针轮的画法
针轮按GB4457.1～4458.5的规定绘制。
3.3摆线轮与针轮的啮合画法。
3.3.1在剖视图中，当剖切平面通过摆线轮和针轮的轴线时，在啮合区内，摆线轮轮齿部分按不剖处理。针轮的针齿销一律按不剖处理。摆线轮轮齿被针齿遮挡的部分用虚线绘制（图3），也可省略不画。
3.3.2在剖视图中，当剖切平面垂直于摆线轮与针轮轴线时，摆线轮按不剖绘制。
4摆线轮、针轮及其行星传动机构简图的图示符号（见表1）。
表1
附录A
摆线轮图样格式示例
（参考件）
A1本附录仅举出外齿摆线轮的图样格式（图A1）。
图中参数表一般放在图样的右上角；参数表中列出的参数项目可根据需要增减，检验项目按功能要求面定；图样中的技术要求一般放在该图样的右下角。
附加说明：
本标准由全国齿轮标准化技术委员会提出。
本标准由天津市石化通用机械研究所归口。
本标准由天津市石化通用机械研究所和河北工学院起草。
本标准主要起草人杨寅生、戴天伟、胡顺利。
