SWL蜗轮螺杆升降机范围、型式（JB/T8809-1998）

详细介绍：

发布时间：2007-6-18 8:10:50

分享到：

1范围

本标准规定了SWL蜗轮螺杆升降机（以下简称升降相）的型式、参数和尺寸。

本标准适用于冶金、机械、建筑、水利设备使用的具有起升、下降及借助辅件推进、翻转的蜗轮螺杆升降机。

2型式

2.1结构型式

1型——螺杆同时作旋转运动和轴向移动（见图1）；

2型——螺杆作旋转运动，螺杆上的螺母作轴向移动（见图2）。

2.2装配型式

升降机每种结构型式又分为两种装配型式：

A型——螺杆（或螺母）向上移动（见图1和图2）；

B型——螺杆（或螺母）向下移动（见图1和图2）。

2.3螺杆头部型式

——1型结构型式的螺杆头部分为Ⅰ型（圆柱型）、Ⅱ型（法兰型）、Ⅲ型（螺纹型）和Ⅳ型（扁头型）四种型式（见图1）；

——2型结构型式的螺杆头部分为Ⅰ型（圆柱型）、Ⅲ型（螺纹型）两种型式（见图2）。

2.4传动比

升降机分为两种传动比，即普通（P）和慢速（M）。

2.5螺杆的防护

1型升降机螺杆的防护分为：基本型、防旋转型（F）和带防护罩型（Z）；

2型升降机螺杆的防护分为：基本型和带防护罩型（Z）。

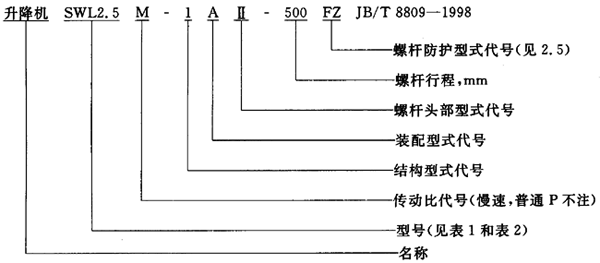

2.6标记示例
