SWL蜗轮螺杆升降机附录（JB/T8809-1998）
  详细介绍：
发布时间：2007-6-18 9:21:29
 分享到：分享到QQ空间

附录A
（提示的附录）
升降机驱动功率的计算
A1驱动功率：
式中：P——驱动功率，KW；
Fa——起升力（或拉力），KN；
v——起升速度，m/min；
η——传递总效率（见表A1和表A2）。
A2驱动扭矩：
式中：Mt­­——驱动扭矩，N·m；
p——驱动功率，kW；
n——转速，r/min。
表A1油脂润滑时的总效率
型号
SWL
2.5
2.5M
5
5M
10/15
10M/15M
20
20M
25
25M
35
35M
0.23
0.14
0.21
0.12
0.23
0.15
0.21
0.13
0.19
0.11
0.18
0.11
表A2蜗杆副采用稀油润滑时的总效率 （仅用于2型）
蜗杆转速
r/min
型号SWL
2.5
2.5M
5
5M
10/15
10M/15M
20
20M
25
25M
35
35M
1500
0.283
0.214
0.257
0.188
0.290
0.236
0.273
0.275
0.262
0.210
0.248
0.204
1000
0.279
0.206
0.252
0.180
0.285
0.227
0.268
0.217
0.257
0.200
0.243
0.195
750
0.276
0.201
0.249
0.175
0.282
0.222
0.266
0.205
0.249
0.187
0.236
0.183
5000
0.272
0.194
0.245
0.168
0.277
0.215
0.262
0.205
0.249
0.187
0.236
0.183
300
0.267
0.187
0.241
0.161
0.272
0.207
0.257
0.198
0.243
0.179
0.231
0.175
100
0.257
0.172
0.231
0.146
0.261
0.191
0.247
0.183
0.233
0.164
0.222
0.160
50
0.251
0.164
0.225
0.138
0.255
0.183
0.242
0.175
0.226
0.155
0.216
0.152
附录B
（提示的附录）
蜗杆轴伸的许用径向力
B1蜗杆轴伸上，由于安装齿轮、链轮或带轮所产生的径向力Fr，其最大许用力与起升力和型号有差在1/2处所许用的最大径向力和扭矩见图B1和表B1。
SWL蜗轮螺杆升降机附录
图B1
表B1
型号
Frmax­
N
Mtmax
N·m
SWL2.5/2.5M
350
18
SWL5/5M
750
44.2
SWL10/10M/15.15M
1000
108
SWL20/20M
1300
182
SWL25/25M
2000
314
SWL35/35M
2300
398
注：表中参炸毁是按φ≈30°或330°的计算的。
B2齿轮或带轮的最小直径：
式中：Dmin——齿轮或带轮的最小直径，m；
P——驱动功率，kW；
Frmax——最大径向力，N；
n——蜗杆转速，r/min；
Mt——驱动扭矩，N·m。
附录C
（提示的附录）
螺杆长度与极限负荷的关系

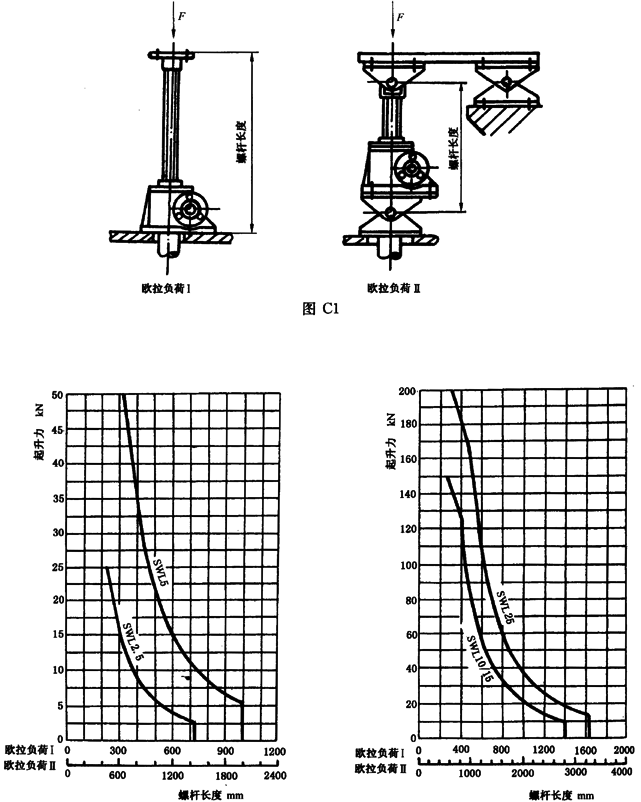

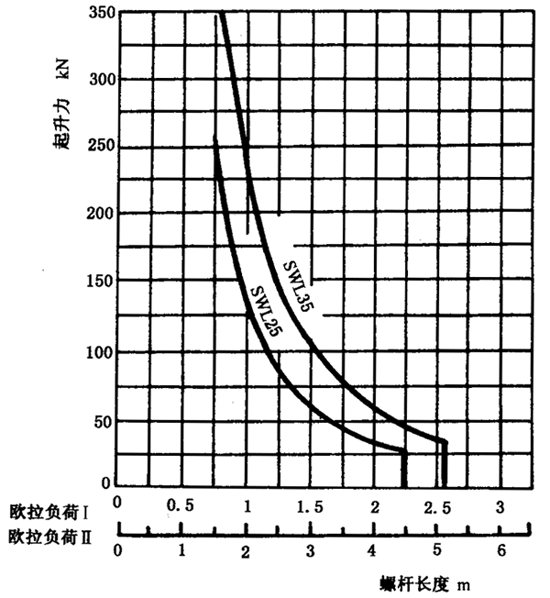

在欧拉负荷Ⅰ和Ⅱ情况下，螺杆长度与极限负荷的关系见图C1～图C4。
SWL蜗轮螺杆升降机附录
SWL蜗轮螺杆升降机附录
附录D
（提示的附录）
螺杆许用侧向力F s­和轴向力Fa­与行程的关系
SWL蜗轮螺杆升降机附录
SWL蜗轮螺杆升降机附录
附录E
（提示的附录）
工作持续率与环境温度的关系
工作持续率与环境温度的关系见表E1。
环境温度超过40℃时，应考虑减小工作持续率。
表E1
环境温度℃
50
60
70
80
许用最大工作持续率%/h
18
15
10
5
许用最大工作持续率%/10min
36
30
20
10
