4摆线齿轮[摆线轮]
4.1摆线轮的分类
4.1.1按齿廓的形状
4.1.1.1外摆线的等距曲线的摆线轮
一个摆线轮，其端面上的齿廓是外摆线的内侧的等距曲线的凹齿部分（图45）。
图45
4.1.1.2长幅外摆线的等距曲线的摆线轮

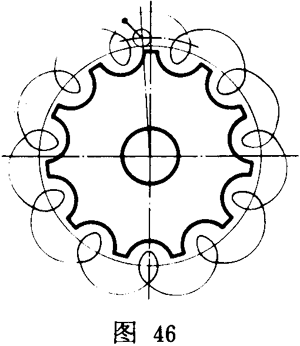

一个摆线轮，其端面上的齿廓是长幅外摆线的内侧的等距曲线的凹齿部分（图46）。

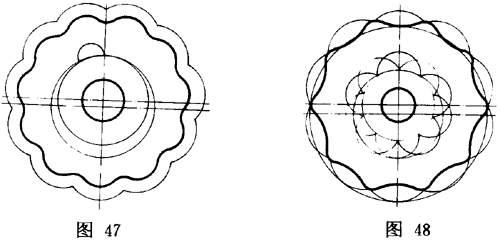

4.1.1.3短幅外摆线的等距曲线的摆线轮
一个摆线轮，其端面上的齿廓是短幅外摆线的内侧的等距曲线（图47、图48）。
4.1.1.4内摆线的等距曲线的摆线轮

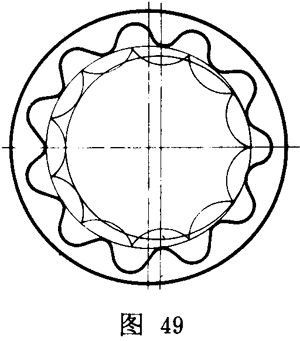

一个摆线轮，其端面上的齿廓是内摆线的外侧的等距曲线（图49）。

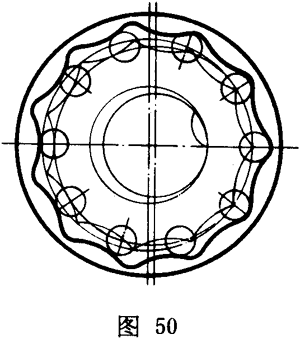

4.1.1.5短幅内摆线的等距曲线的摆线轮
一个摆线轮，其端面上的齿廓是短幅内摆线的外侧的等距曲线（图50）。
4.1.1.6复合齿形的摆线轮
一个摆线轮，其端面上的齿廓是由一条短幅外摆线的内侧的等距曲线与另一条曲线复合而成。
4.1.2按轮齿的相对位置。
4.1.2.1外齿摆线轮

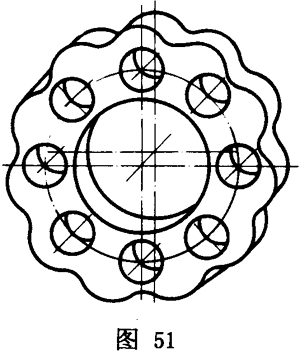

齿顶曲面位于齿根曲面之外的摆线轮（图51）。
4.1.2.2内齿摆线轮

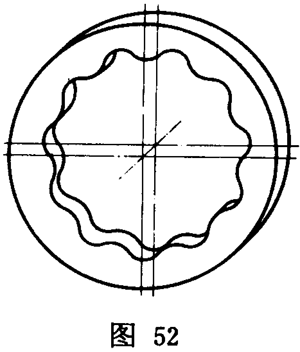

齿顶曲面位于齿根曲面之内的摆线轮（图52）。
4.2假想曲面和曲线
4.2.1假想曲面

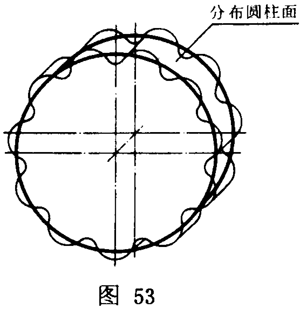

4.2.1.1分布圆柱面
摆线轮齿的分布曲面。该曲面即摆线轮理论齿廓的平均齿高所在的曲面（图53）。
4.2.1.2节圆柱面（摆线轮）

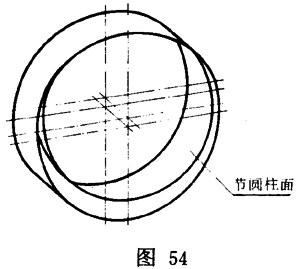

摆线轮与针轮啮合副中摆线轮的节曲面（图54）。

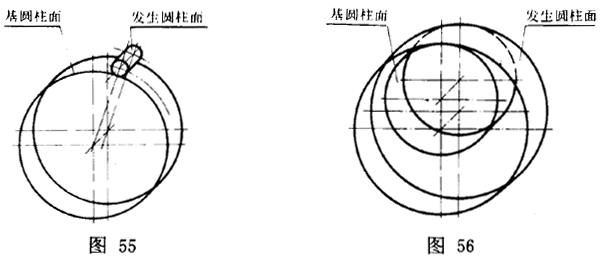

4.2.1.3基圆柱面
摆线轮上的一个假想的圆柱面，形成摆线轮齿面的发生圆柱面在齿假想圆柱面上做纯滚动运动（图55、图56）。
4.2.1.4发生圆柱面
在基圆柱面上做纯滚动以形成摆线轮齿面的一个假想圆柱面。
4.2.1.5齿顶圆柱面

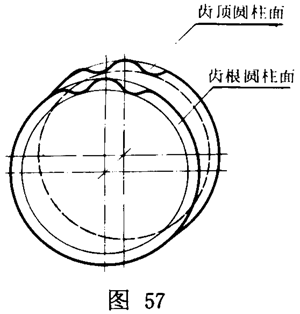

摆线轮的齿顶曲面（图57）。
4.2.1.6齿根圆柱面
摆线轮的齿根曲面（图57）。
4.2.1.7柱销孔中心圆柱面

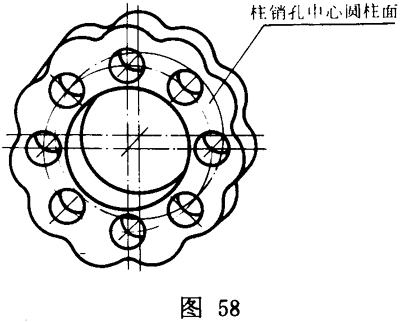

摆线轮的柱销孔中心曲面（图58）。
4.2.2假想曲线

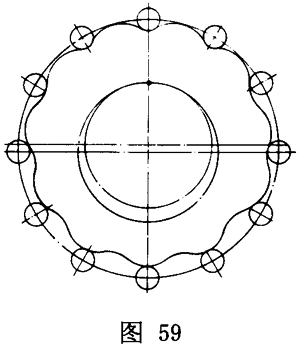

4.2.2.1节点
在摆线轮与针轮啮合副中，其两节圆的切点，称为节点（图59）。
4.2.2.2分布圆

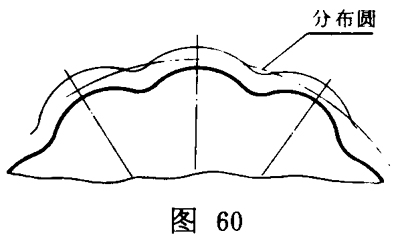

摆线轮的分布圆柱面与端平面的交线（图60）。
4.2.2.3节圆（摆线轮）
摆线轮的节圆柱面与端平面的交线（图61）。

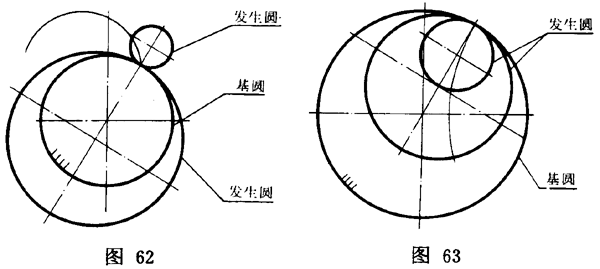

4.2.2.4基圆
摆线轮的基圆柱面与端平面的交线（图62、图63）。
4.2.2.5发生圆[滚圆]
摆线轮的发生圆柱面与端平面的交线（图62、图63）。

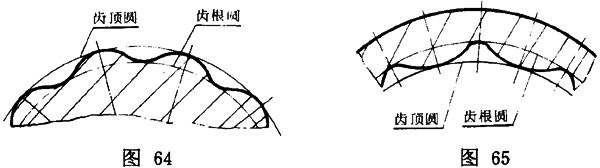

4.2.2.6齿顶圆
摆线轮的齿顶圆柱面与端平面的交线（图64、图65）。
4.2.2.7齿根圆
摆线轮的齿根圆柱面与端平面的交线（图64、图65）。
4.2.2.8柱锁孔中心圆

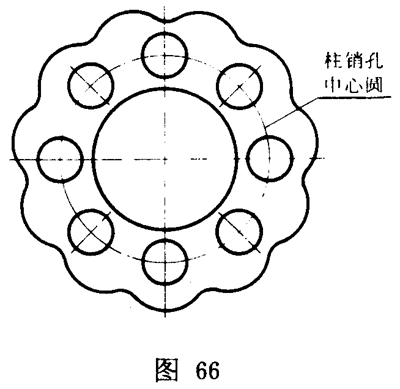

摆线轮的柱销孔中心圆柱面与端平面的交线（图66）。
4.3尺寸参数
4.3.1齿距
4.3.1.1齿距
在摆线轮的某一既定曲面上，一条给定的曲线被两个相邻的同侧齿面所截取的长度，称为齿距。

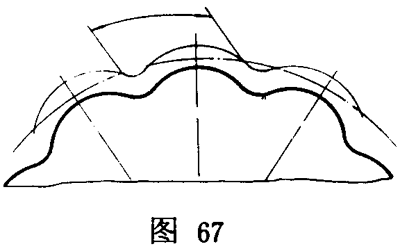

4.3.1.2分布圆齿距
在摆线累的一个端平面上，两个相邻而同侧的理论齿廓之间的分布圆弧长，称为分布圆齿距（图67）。

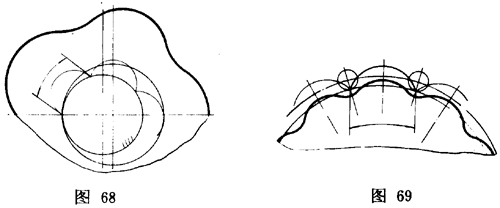

4.3.1.3基圆齿距
在摆线轮的一个端平面上，两个相邻而同侧的齿廓之间的相对应的基圆弧长，称为基圆齿距（图68、图69）。
4.3.1.4公法线长度（摆线轮）

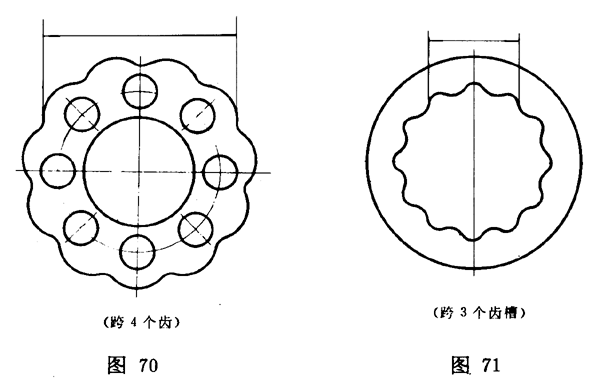

对于外齿摆线轮，相隔若干个齿的两外侧齿面各与两平行平面分别相切，此两行平面之间的垂直距离就称为该外齿摆线轮的公法线长度（图70）。
对于内齿摆线轮，指的是相隔若干个齿槽的两外侧齿面（图71）。
必须指明两平行平面所跨的齿数（或齿槽数）。
4.3.1.5顶根距

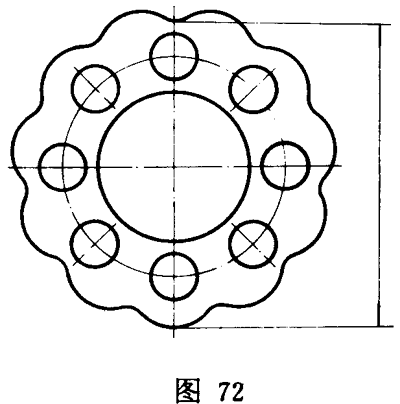

以整支摆线为基础形成齿廓的奇数齿的摆线轮，在180°方向上，摆线轮齿齿顶圆与齿根圆之间的垂直距离（图72）。
4.3.2直径
4.3.2.1分布圆直径

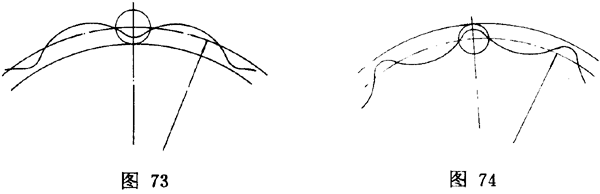

摆线轮的分布圆柱面和分布圆的直径（图73、图74）。
4.3.2.2节圆直径

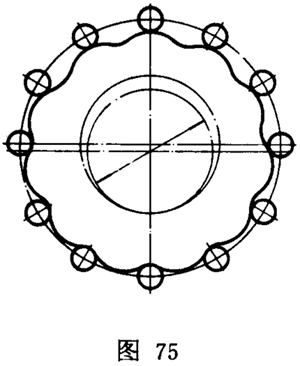

摆线轮的节圆柱面和节圆的直径（图75）。

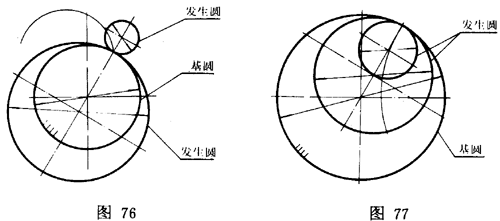

4.3.2.3基圆直径
摆线轮的基圆柱面和基圆的直径（图76、图77）。
4.3.2.4发生圆直径[滚动直径]
形成摆线齿廓的发生圆柱面和发生圆的直径（图76、图77）。
4.3.2.5顶圆直径

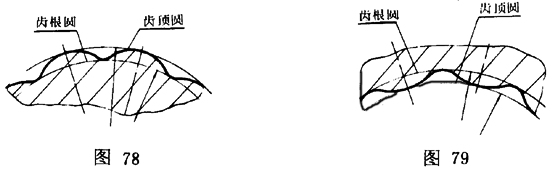

摆线轮的齿顶圆柱面和齿顶圆的直径（图78、图79）。
4.3.2.6根圆直径
摆线轮的齿根圆柱面和齿根圆的直径（图78、图79）。
4.3.2.7柱销孔中心圆直径

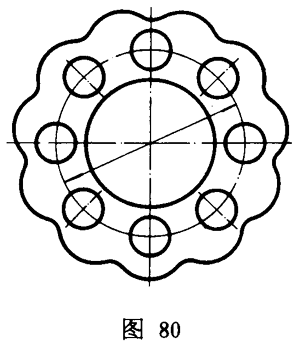

摆线轮的柱销孔中心圆柱面和柱销孔中心圆的直径（图80）。
4.3.3齿高和齿宽
4.3.3.1齿高
摆线轮的齿顶圆与齿根圆之间的径向距离（图81、图82）。
4.3.3.2齿宽

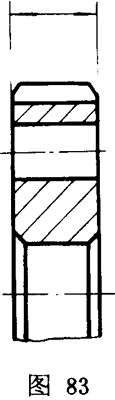

摆线轮的有齿部位沿分布圆柱面的直母线方向量度的宽度（图83）。
4.3.4变幅系数
4.3.4.1幅高
在平面上，以整支摆线为基础形成齿廓的理论齿廓曲线，在半径方向的最低点与最高点之间的距离。
4.3.4.2短幅系数
短幅外（或内）摆线的幅高与外（或内）摆线幅高的比值。
4.3.4.3长幅系数
长幅外（或内）摆线的幅高与外（或内）摆线幅度的比值。
