附录A
确定测试环境修正量K2（dB）的方法
（补充件）
确定环境修正量K2的三种方法：
容积辅助测定法使用方便，但当测试房间的容积与测量表面面积之比V/S＜100，且对这种方法测定的K2有怀疑时，或者K2＞3，应当用绝对比较法或混响时间法确定K2。
A1绝对比较法
A.1.1测定方法
将符合GB4129-84《标准噪声源》的规定并按JJG277-81《标准声源检定规程》鉴定合格的标准噪声源放在被测齿轮装置相同位置的测量环境中。使用与被测齿轮装置相同的测量表面、测量距离和测点配置，按第5、第6章测定该环境下标准噪声源的声功率级，则环境修正量：
K2=LW-LWr
式中：LW——在现场测定的标准噪声源的声功率级，dB；
LWr——标准噪声源标定的声功率级，dB。
A.1.2标准噪声源在测试环境中的放置
标准噪声源的放置可分替代法与并列法两种。当被测齿轮装置能从测试场地移开时，使用替代法，把标准声源放置在与被测齿轮装置相同位置的反射平面上。对于较小的齿轮装置，或较大但其长与宽之比小于2的齿轮装置，只需放一个位置；对长与宽之比大于2的大齿轮装置，标准声源应放在四个位置上，这四个位置分别为基准体的反射平面投影的四条矩形边的中点，取在这四个点上所测值的算术平均值。当被测齿轮装置不能从测试场地移开时，使用并列法，可把标准声源放在被测齿轮装置上表面或者四个侧面的多个位置上进行测量，被测齿轮装置表面应是完全的声反射面。如齿轮装置表面吸声系数较大，用并列法不适用，可使用其他方法。
A.2混响时间法
本方法使用于比较有规则的房间。环境修正量K2按下式计算：
式中：S——测量表面面积，m2；
A——房间的吸声量，m2。

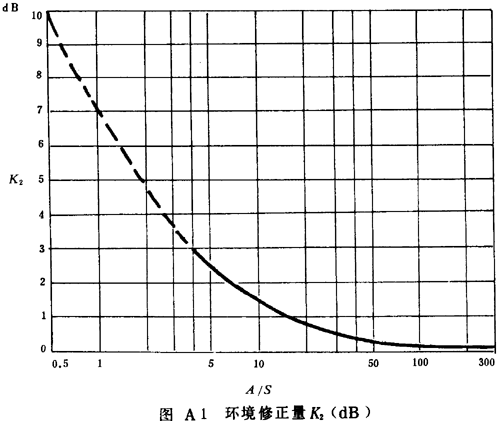

K2也可从图A1查得
房间的吸声量A用测量频带混响时间的方法确定，吸声量可由下式计算：
A=0.16(V/T)m2
式中：V——房间容积，m3；
T——频带混响时间，S。
A.3容积辅助测定法

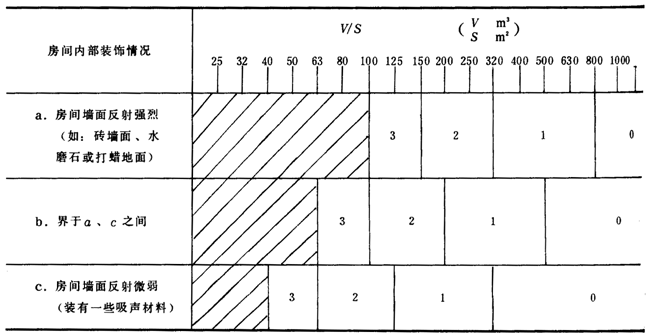

当测试房间的容积V和测量表面面积S已知时，由表A1查得K2。
表A1K2的容积辅助测定法
附录B
1/1倍频带或1/3倍频带声功率级合成A声功率级的方法
合成计算方法
式中：Lwj——第j个频带声功率级。
Cj——第j个频带计数修正最。
B.1当以1/1倍频带计算时，以式中jmax=7，cj由表B1给出。
表B1
|
j |
1/1倍频带中心频率（Hz） |
Cj（dB） |
|
1 |
125 |
-16.1 |
|
2 |
250 |
-8.6 |
|
3 |
500 |
-3.2 |
|
4 |
1000 |
0 |
|
5 |
2000 |
+1.2 |
|
6 |
4000 |
+1.0 |
|
7 |
8000 |
-1.1 |
B．2当使用1/3倍频带声功率级计算时，上式jmax=21，Cj由表B2给出。
表B2
|
j |
1/1倍频带中心频率（Hz） |
Cj（dB） |
|
1 |
100 |
-19.1 |
|
2 |
125 |
-16.1 |
|
3 |
160 |
-13.4 |
|
4 |
200 |
-10.9 |
|
5 |
250 |
-8.6 |
|
6 |
315 |
-6.6 |
|
7 |
400 |
-4.8 |
|
8 |
500 |
-3.2 |
|
9 |
630 |
-1.9 |
|
10 |
800 |
-0.8 |
|
11 |
1000 |
0 |
|
12 |
1250 |
0.6 |
|
13 |
1600 |
1.0 |
|
14 |
2000 |
1.2 |
|
15 |
2500 |
1.3 |
|
16 |
3150 |
1.2 |
|
17 |
4000 |
1.0 |
|
18 |
5000 |
0.5 |
|
19 |
6300 |
-0.1 |
|
20 |
8000 |
-1.1 |
|
21 |
1000 |
-2.5 |
附录C
指向性指数的计算
（补充件）
齿轮装置的指向性指数可在一个反射面上方为自由声扬（半消声室）的环境中进行测量，并使用下式计算：
式中：DI——指向性指数；
Lpi——在所需DI的方向上距离声源r处测得的声压级，dB；
——半径为r的半球测量表面上的平均声压级，dB。
附录D
等效声级的确定方法
（参考件）
等效声级Leq是A声级按能量的时间平均
式中：Leq——等效声级，d B(A)；
T是时间周期，Ti是A声级为Li的时间。Leq也可用积分声级计测得。
附加说明：
本标准由中华人民共和国机械工业部提出，由机械工业部郑州机械研究所归口。
本标准由机械工业部郑州机械研究所负责起草。
本标准主要起草人钱振选。
