8.4 齿面工作硬化系数Z_W

工作硬化系数Z_W是用以考虑经光整加工的硬齿面小齿轮在运转过程中对调质钢大齿轮齿面产生冷作硬化，从而使大齿轮的许用接触应力得以提高的系数。

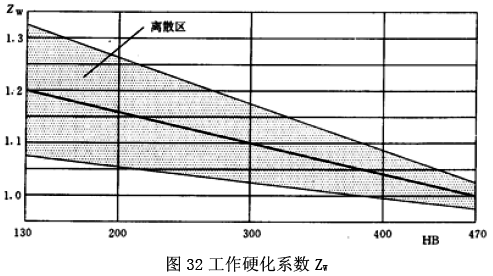

大齿轮齿面承载能力的提高还和其他许多因素有关，如材料中的合金元素、赫兹应力、硬化过程、表面粗糙度等。所以，工作硬化效果应优先由试验数据来确定，如无合适的试验或经验数据，Z_W值可由式（242）计算得出，或由图32查取。此公式和图的使用条件为：小齿轮齿面微观不平度10点高度R_Z＜6μm，大齿轮齿面硬度为130～470HB。

式中HB为大轮齿面布氏硬度值。

当HB＜130时，取Z_W=1.2；当HB＞470时，取Z_W=1.0。
