8.5尺寸系数ZX，YX
尺寸系数ZX和YX是考虑因尺寸增大使材料强度降低的尺寸效应因素，分别用于接触强度和弯曲强度计算。确定尺寸系数最理想的方法是通过实验或经验总结。当用与设计齿轮完全相同尺寸、材料和工艺的齿轮进行实验得到齿面承载能力或寿命系数时，应取ZX或YX值为1.0。静强度（NL≤N0）的ZX=YX=1.0。
当无合适的实验或经验数据可用时，持久强度（NL≥NC）的尺寸系数ZX，YX可分别由下列表28或表29中公式计算确定，也可由图33或图34查取。有限寿命（NO＜NL＜NC）的尺寸系数由持久强度和静强时的尺寸系数值照式（233）的办法插值确定。
8.5.1 接触强度尺寸系数ZX

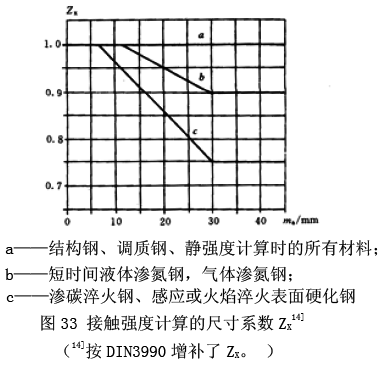

持久强度的ZX可按表28中公式计算或图33查取。
表28 接触强度计算的尺寸系数ZX
|
材料 |
ZX |
备注 |
|
调质钢、结构钢 |
ZX =1.0 |
|
|
短时间液体渗氮；气体渗氮钢 |
ZX =1.067-0.05 6mn |
mn＜12时，取mn =12
mn＞30时，取mn =30 |
|
渗碳淬火钢、感应或火焰淬火表面硬化钢 |
ZX =1.076-0.010 9mn |
mn＜7时，取mn =7
mn＞30时，取mn =30 |
|
注：mn是单位为mm的齿轮法向模数值。 |
8.5.2 弯曲强度尺寸系数YX

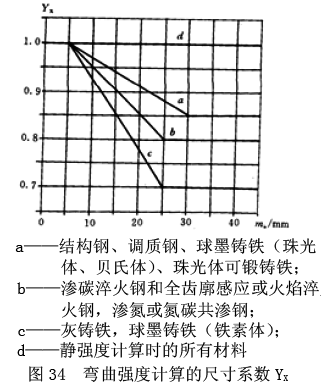

持久强度的YX可按表29中公式计算得出，或由图34查取。
表29 弯曲强度计算的尺寸系数YX
|
材料 |
YX |
备注 |
|
结构钢、调质钢、球墨铸铁（珠光体、贝氏体）、
珠光体可锻铸铁 |
1.03～0.006mn |
当mn＜5时，取mn =5
当mn＞30时，取mn =30 |
|
渗碳淬火钢和全齿廓感应或火焰淬火钢、渗氮钢
或氮碳共渗钢 |
1.05～0.01mn |
当mn＜5时，取mn =5
当mn＞25时，取mn =25 |
|
灰铸铁、球墨铸铁（铁素体） |
1.075～0.015mn |
当mn＜5时，取mn =5
当mn＞25时，取mn =25 |
|
注：mn为齿轮法向模数值。 |
