8.7 相对齿根表面状况系数YRrelT
齿根表面状况系数是考虑齿廓根部的表面状况，主要是齿根圆角处的粗糙度对齿根弯曲强度的影响。
相对齿根表面状况系数YRrelT为所计算齿轮的齿根表面状况系数与试验齿轮的齿根表面状况系数的比值。
在无精确分析的可用数据时，按下述方法分别确定6）（6）对经过强化处理（如喷丸）的齿轮，其YRrelT值要稍大于下述方法所确定的数值。对有表面氮化或化学学腐蚀的齿轮，其YRrelT值要稍小于下述方法所确定的数值。）。
8.7.1 持久寿命时的相对齿根表面状况系数YRrelT
持久寿命时的相对齿根表面状况系数YRrelT可按表32中的相应公式计算得出，也可由图36查得。

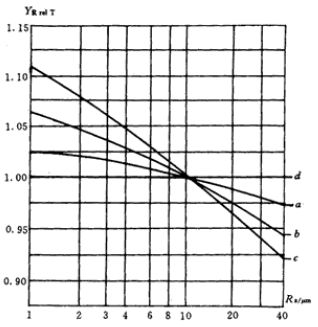

a——灰铸铁；铁素体球墨铸铁，渗氮处理的渗氮钢、调质钢；b——结构钢；c——调质钢，球墨铸铁（珠光体、铁素体），渗碳淬火钢，全齿廓感应或火焰淬火钢；d——静强度计算时的所有材料
图36 相对齿根表面状况系数YRrelT
表32持久寿命时的相对齿根表面状况系数YRrelT
|
计 算 公 式 或 取 值 |
|
材 料 |
RZ＜1μm |
1μm≤ RZ＜40μm |
|
调质钢,球墨铸铁（珠光体、贝氏
体）,渗碳淬火钢、火焰和全齿廓感
应淬火的钢和球墨铸铁 |
YRrelT=1.120 |
YRrelT=1.674-0.529(RZ+1)0.1 （250） |
|
结 构 图 |
YRrelT=1.070 |
YRrelT=5.306-4.203(RZ+1)0.01 （251） |
|
灰铸铁、球墨铸铁（铁素体）, 渗
氮的渗氮钢、调质钢 |
YRrelT=1.025 |
YRrelT=4.299-3.259(RZ+1)0.005 （252） |
|
注：RZ为齿根表面微观不平度10点高度。 |
8.7.2 静强度的相对齿根表面状况系数YRrelT
静强度的相对齿根表面状况系数YRrelT等于1。
8.7.3 有限寿命的相对齿根表面状况系数YRrelT
有限寿命的YRrelT可从持久寿命的YRrelT和静强度的YRrelT之间用线性插入法得到。
