渐开线圆柱齿轮 基本齿廓（GB1358-88）
  详细介绍：
发布时间：2007-6-22 15:05:37
 分享到：

1主题内容与适用范围
本标准规定了渐开线圆柱齿轮基本齿廓的参数、代号和数值。
本标准适用于模数m≥1mm，齿形角α=20°的渐开线圆柱齿轮。
2术语定义
渐开线圆柱齿轮的基本齿廓是指基本齿条的法向齿廓。
3基本齿廓及其参数和齿顶修缘
3.1基本齿廓及其参数和代号规定如下：

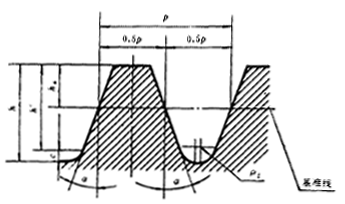

基本齿廓
参数
代号
数值
齿顶高
工作高度
顶隙
全齿高
齿距
齿根圆角半径
ha
h′
c
h
p
pf
m
2m
0.25m
2.25m
πm
～0.38m
3.2允许齿顶修缘，其修缘量的大小，由设计者确定。

附加说明：
本标准由中华人民共和国机械电子工业部提出，由机械工业部郑州机械研究所归口。
本标准由郑州机械研究所负责起草。
本标准修订主要起草人程远兆。
