附录A
齿轮公差关系式与计算式
（补充件）
A1切向综合公差Fi′、一齿切向综合公差fi′、径向综合公差Fi″、螺旋线波度公差ffβ、轴向齿距极限偏差±FPx、接触线公差Fb分别按下列计算式计算：
Fi′=FP+ff…………………………………………（A1）
fi′=0.6(fpt+ff)………………………………………（A2）
Fi″=1.4fr…………………………………………（A3）
ffβ=fi′cosβ………………………………………（A4）
式中：β——分度圆螺旋角。
FPx=Fβ…………………………………………（A5）
fb=fβ(按接触线长度查表)………………………………（A6）
注：国际标准ISO1328-1975fi计算式为fi′=fpt+ffo本标准已对其进行压缩。
A2 fpb=fpt·cosα。
A3极限偏差及公差与齿轮几何关系式见表A1

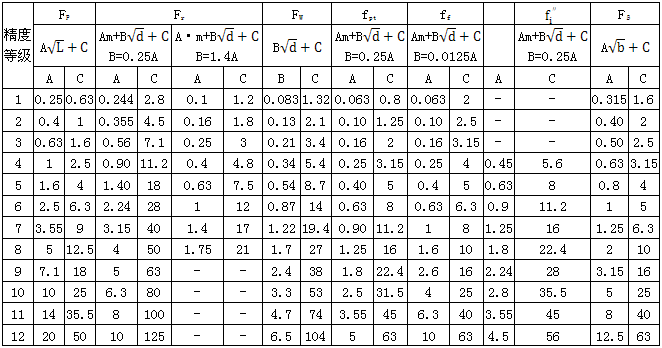

表A1极限偏差及公差与齿轮几何参数的关系式
注：①d—齿轮分度圆直径，m—模数；b—轮齿宽度；L—分度圆弧长。
②F
t值按两个关系式得出的较小值确定。
附录B
齿坯公差
（补充件）
齿坯公差按表B1规定。
表B1齿坯公差
|
齿轮精度等级1） |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
孔轴 |
尺寸公差
形状公差 |
IT4
IT1 |
IT4
IT2 |
IT4
IT3 |
IT4 |
IT5 |
IT6 |
IT7 |
IT8 |
IT8 |
|
|
尺寸公差
形状公差 |
IT4
IT1 |
IT4
IT2 |
IT4
IT3 |
IT4 |
IT5 |
IT6 |
IT7 |
IT8 |
|
顶圆直径2） |
IT6 |
IT7 |
IT8 |
IT9 |
IT11 |
|
基准面的径
向圆跳动3） |
见表B2 |
|
基准面的端
面圆跳动 |
注：1）当三个公差组的精度等级不同时，按量高的精度等级确定公差值。
2）当顶圆不作测量齿厚的基准时，尺寸公差按IT11给定，但不大于0.1mn。
3）当以顶圆作基准面时，本栏就指顶圆的径向跳动。
表B2齿轮基准面径向和端面圆跳动公差 μm
附录C
公法线长度变动公差、齿轮副公差
（补充件）
C1公法线长度变动公差FW按表C1规定。
C2一般齿轮副的接触斑点要求按表C2规定。接触斑点的分布位置应趋近于齿面中部，齿顶和齿端部棱边处不允许接触。
C3齿轮副的切向综合公差Fic′等于两齿轮的切向综合公差Fi′之和。当两齿轮的齿数比为不大于3的整数，且采用选配时，Fic′应比计算值压缩25%或更多。
齿轮副的一齿切向综合公差fic′等于两齿轮的一齿切向综合公差fi′之和。
表C1公法线长度变动差FW值 μm
|
分度圆直径mm |
精度等级 |
|
大于 |
到 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
- |
125 |
2.0 |
3.0 |
5.0 |
8.0 |
12 |
20 |
28 |
40 |
56 |
80 |
112 |
160 |
|
125 |
400 |
2.5 |
4.9 |
6.5 |
10 |
16 |
25 |
36 |
50 |
71 |
100 |
140 |
200 |
|
400 |
800 |
3.0 |
5.0 |
8.0 |
12 |
20 |
32 |
45 |
63 |
90 |
125 |
180 |
250 |
|
800 |
1600 |
4.0 |
6.5 |
10 |
16 |
25 |
40 |
56 |
80 |
112 |
160 |
224 |
315 |
|
1600 |
2500 |
4.5 |
7.0 |
11 |
18 |
28 |
45 |
71 |
100 |
140 |
200 |
280 |
400 |
|
2500 |
4000 |
6.5 |
10 |
16 |
25 |
40 |
63 |
90 |
125 |
180 |
250 |
255 |
500 |
附加说明：
本标准由中华人民共和国机械电子工业部提出。
本标准由郑州机械研究所归口。
本标准由郑州机械研究所负责起草。
本标准主要起草人历始忠、仇天任、吴昭同、陈伏生、张段康、张民安、孙洪娟、常宝印、蒋承蔚、攀士奎、戴纬经。
本标准自实施之日起，原JB179-83作废。
