类别 |
名称 |
代号 |
定义 |
|
1 |
|
△FP1
FP1 |
用平面测头绕蜗轮轴线作
圆弧测量时，在蜗杆有效螺纹长
度内（不包含修缘部分），同侧齿
面实际距离与公称距离之差的
最大绝对值
|
|
2 |
|
△fP1
+fP1
-fP1 |

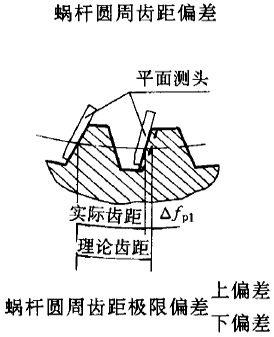

用平面测头绕蜗轮轴线作
圆弧测量时，蜗杆相邻齿面间的
实际距离与公称距离之差 |
|
3 |
蜗杆分度误差
蜗杆分度公差 |
△fz1
fz1 |
在垂直于蜗杆轴线的平面
内，蜗杆每条螺纹的等分性误
差，以喉平面上计算圆的弧长表示 |
|
4 |
|
△fh1
fh1 |
在蜗杆轮齿的工作齿宽范
围内（两端不完整齿部分除外）,
蜗杆分度圆环面上包容实际螺
旋线的最近两条公称螺旋线间
的法向距离 |
|
5 |
|
△ESS1
ESS1
ESi1
TS1 |
螺杆喉部法向截面上实际
弦齿厚与公称弦齿厚之差 |
|
6 |
|
△Fr2
Fr2 |

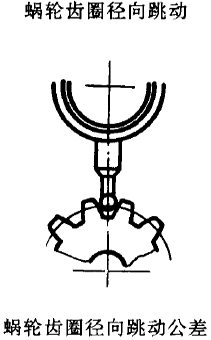

蜗轮齿槽相对蜗轮旋转轴
线距离的变动量，在蜗轮中间平
面测量 |
|
7 |
|
△FP2
FP2 |

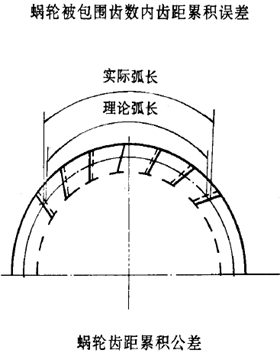

在蜗轮计算圆上，被蜗杆包
围齿数内，任意两个同名齿侧面
实际弧长与公称弧长之差的最
大绝对值 |
|
8 |
|
△fP2
+fP2
-fP2 |
在蜗轮计算圆上，实际齿距
与公称齿距之差。
用相对法测量时，公称齿距
是指所有实际齿距的平均值 |
|
9 |
|
△ESS2
ESS2
ESi2
TS2 |
蜗轮喉部法向截面上实际
弦齿厚与公称弦齿厚之差 |
