类别 |
名称 |
代号 |
定义 |
|
1 |
|

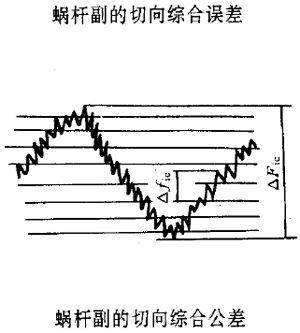

△Fic
Fic |
一对蜗杆副，在其标准位置
正确啮合时，蜗轮旋转一周范围
内，实际转角与理论转角之差的
总幅度值，以蜗轮计算圆弧长计 |
|
2 |
蜗轮副的一齿切向综合误差
蜗轮副的一齿切向综合公差 |
△Fic
Fic |
安装好的蜗杆副啮合转动
时，在蜗轮一转范围内多次重复
出现的周期性转角误差的最大
幅度值，以蜗轮计算圆弧长计 |
|
3 |
蜗轮副的中心距偏差
上偏差
中心距极限偏差
下偏差 |
△fa
+fa
-fa |
装配好的蜗杆副的实际中
心距与公称中心距之差 |
|
4 |
蜗杆和蜗轮的喉平面偏差
上偏差
蜗杆喉平面极限偏差
下偏差
上偏差
蜗轮喉平面极限偏差
下偏差 |
△fx
+fx
-fx
+fx2
-fx2 |
在装配好的蜗杆副中，蜗杆
和蜗轮的喉平面的实际位置与
各自公称位置间的偏移量 |
|
5 |
传动中蜗杆轴心线的歪斜度
轴心线歪斜度公差 |
△fγ
fγ |
在装配好的蜗杆副中，蜗杆
和蜗轮的轴心线相交角度之差，
在蜗杆齿宽长度一半上以长度
单位测量 |
|
6 |
|
|
装配好的蜗杆副并经加载
运转后，在蜗杆齿面与蜗轮齿面
上分布的接触痕迹
接触斑点的大小按接触痕
迹的百分比计算确定：
沿齿长方向一接触痕迹
的长度与齿面理论长度之比的
百分比数
即：
蜗杆：b1″/b1′×100%
蜗轮：b2″/b2′×100%
沿齿高方向—按蜗轮接
触痕迹的平均高度h″与工作高
度h′之比的百分比数
即：h″/ h′×100 % |
|
7 |
蜗杆副的侧隙
圆周侧隙
法向侧隙 |
jt
jn |
在安装好的蜗杆副中，蜗杆
固定不动时，蜗轮从工作齿面接
触到非工作齿面接触所转过的
计算圆弧长
在安装好的蜗杆副中，蜗杆
和蜗轮的工作齿面接触时，两非
工作齿面间的最小距离 |
