平面二次包络环面蜗杆传动术语一般定义（GB/T16442-1996）
  详细介绍：
发布时间：2007-6-23 10:53:30
 分享到：

1主题内容与适用范围
本标准规定了平面二次包络环面蜗杆传动术语。
本标准适用于轴交角等于90°的平面二次包络环面蜗杆传动及其蜗杆和蜗轮。
2引用标准
GB3374-82齿轮基本术语
GB10086-88圆柱蜗杆、蜗轮术语及代号
3一般定义
3.1母面
用以创成新曲面的原始曲面，见图1。
平面二次包络环面蜗杆传动术语一般定义
3.2母平面
母面为平面时称为母平面。
3.3包络面
母面按一定规律运支所产生的母面族的包络曲面，见图2。
平面二次包络环面蜗杆传动术语一般定义
3.4平面一次包络

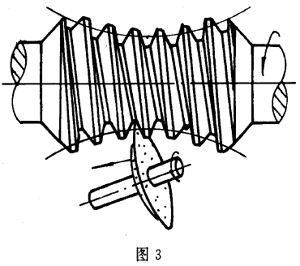

用平面作为原始母面进行的包络，见图3。
平面二次包络环面蜗杆传动术语一般定义
3.5平面二次包络
用平面一次包络运动创成的包络面作为新的母面进行的包络。
3.6二次作用
蜗杆旋转时，蜗杆齿面接触线上的同一点在不同瞬时先后两次与蜗轮同一齿面不同位置相接触的现象。
3.7连心线
蜗杆轴线与蜗轮轴线的公垂线。
3.8中间平面

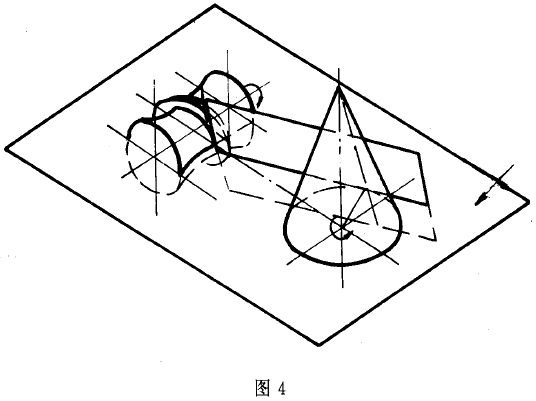

由蜗杆轴线和连心线构成的平面，见图4。
平面二次包络环面蜗杆传动术语一般定义
3.9中心距
蜗杆轴线蜗轮轴线之间的距离。
3.10接触线
蜗轮与蜗杆相啮合的某一时刻，接触齿面间所有接触点的连接线。
3.11啮合区
在啮入啮出过程中，蜗杆和蜗轮齿面相接触的区域。
3.12接触痕迹
啮合区内接触线移动留下的痕迹。
3.13侧隙
蜗杆与蜗轮安装就位，固定蜗杆，摆动蜗轮所转过的计算弧长。
3.14顶隙
蜗杆齿顶圆环面与蜗轮齿根圆环面之间的距离，在连心线上度量。
3.15基准面
用于确定传动副基准位置的基准面，通常定义在蜗杆固定端轴颈的轴肩处。
3.16传动比
蜗杆副主动件角速度与从动件角速度之比值。
3.17直径系数
直径与中心距比值。
3.18齿数增量系数
加工蜗杆采用的工具齿数与蜗轮齿数公称值不一致时，上述两者齿数差与蜗轮齿数公称值之比值。
