4平面二次包络环面蜗杆传动

4.1传动型式

4.1.1原始型传动

4.1.2修形型传动

加工蜗杆与蜗轮时采用的主工工艺参数与公称值不一致，而蜗杆与蜗轮仍按公称值装配组成的平面二次包络环面蜗杆传动型式。

4.1.3变齿高传动

蜗杆分度圆半径不变条件下，蜗杆分度圆圆心与蜗杆齿顶圆圆心不重合的平面二次包络环面蜗杆传动型式，见图5。

4.2平面包络环面蜗杆

以直齿或斜齿的平面蜗轮为产形轮展成的环面蜗杆，见图6。

4.3平面二次包络蜗轮

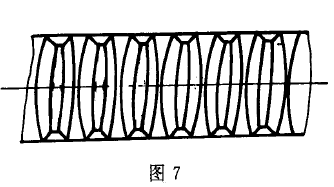

以平面包络环面蜗杆齿面为产形面展成的蜗轮，见图7。

4.4平面二次包络环面蜗杆副

用平面包络环面蜗杆与配对的平面二次包络蜗轮组成的传动副。
