5曲面、载面及曲线
5.1曲面
5.1.1蜗杆分度圆环面
以蜗杆分度圆弧为母线，与蜗杆同轴的假想圆环面。
5.1.2蜗杆齿顶圆环面
包含环面蜗杆螺旋齿顶曲面呈圆环状部分的圆环面。
5.1.3蜗杆顶圆柱面
环面蜗杆螺旋齿顶两端呈圆柱状部分的表面。
5.1.4蜗杆齿根圆环面
包含蜗杆螺旋齿槽底面的假想圆环面。
5.1.5蜗轮分度圆环面
以配对蜗杆计算圆为母圆，与蜗轮同轴的假想圆环面。
5.1.6蜗轮齿顶圆环面
包含蜗轮齿顶曲面呈现圆环形状部分的圆环面。
5.1.7蜗轮齿根圆环面
包含蜗轮轮齿齿槽底面的假想圆环面。
5.1.8蜗轮顶圆柱面
蜗轮齿顶曲面两端呈现圆柱状部分的表面。
5.1.9一次接触区
蜗轮齿面一次接触线的区域。
同义词：一次区。
5.1.10二次接触区
蜗轮齿面二次接触线的区域。
同义词：二次区。
5.2截面
5.2.1蜗杆轴平面
过蜗杆轴线的平面。
5.2.2蜗杆端平面
垂直于蜗杆轴线的平面。
5.2.3蜗杆喉平面
包含蜗杆有齿部分的最小端载面的平面。
5.2.4蜗轮轴平面
过蜗轮轴线的平面。
5.2.5蜗轮端平面
垂直于蜗轮轴线的平面。
5.2.6蜗轮喉平面
蜗轮的最小端截面。
5.3曲线
5.3.1蜗杆分度螺旋线
蜗杆螺旋齿面与蜗杆分度圆环面的交线。
5.3.2蜗杆齿根圆弧

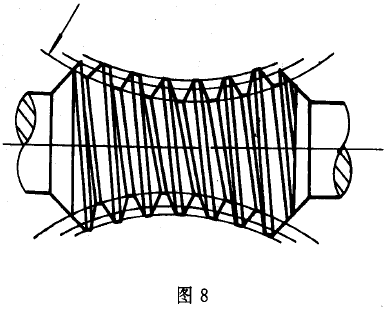

蜗杆轴平面上齿根所在的圆弧，见图8。
5.3.3蜗杆分度圆弧

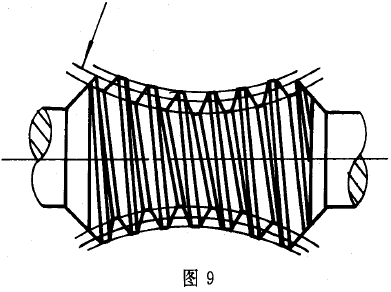

蜗杆轴平面上齿廓齿顶与齿根的分界圆弧，见图9。
5.3.4蜗杆齿顶圆弧

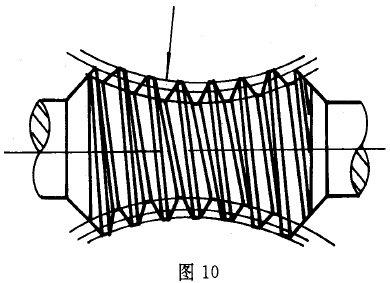

蜗杆轴平面上齿顶所在的圆弧，见图10。
5.3.5蜗杆轴向齿廓
蜗杆轴平面所截得的蜗杆齿廓，见图11。
5.3.6蜗杆计算圆
蜗杆分度圆环面与蜗杆喉平面的交线。
5.3.7蜗杆齿根圆
蜗杆齿根圆环面与蜗杆喉平面的交线。
5.3.8蜗杆齿顶圆
蜗杆齿顶圆环面与蜗杆喉平面的交线。
5.3.9蜗杆最大齿根圆
蜗杆齿根圆环面与端平面的最大截圆。
5.3.10蜗杆最大齿顶圆
蜗杆齿顶圆环面与端平面的最大截圆。
5.3.11蜗轮齿中心线
在中间平面上，过蜗轮计算齿厚中心与蜗轮圆心的直线。
5.3.12蜗轮计算圆
中间平面与蜗轮分度圆环面的交线，见图12。
5.3.13蜗轮齿根圆
中间平面与蜗轮齿根圆环面的交线，见图13。
5.3.14蜗轮齿顶圆
中间平面与蜗轮齿顶圆环面的交线，见图14。
5.3.15蜗轮分度圆弧
蜗轮轴平面上，齿廓齿顶与齿根的分界圆弧，见图15。
5.3.16蜗轮齿顶圆弧
形成蜗轮齿顶圆环面的母线，见图16。
5.3.17主基圆
在中间平面上与展成蜗杆螺旋齿面的母现面相切，并与该母平面回转中心同心的圆，见图17。
5.3.18一次接触线
一次包络的接触线。
同义词：一次线。
5.3.19二次接触线
二次包络的接触线。
同义词：二次线。
5.3.20第一界限曲线
蜗杆曲面上接触线的包络线。
5.3.21根切判别线。
将第一界限曲线旋转投影在蜗杆轴平面上的曲线，若此曲线落在蜗杆齿面上，则蜗杆齿面将发生根切。
5.3.22第二界限曲线
蜗轮齿面上一次接触线的包络线。
同义词：二界曲线。
