平面二次包络环面蜗杆传动术语角度（GB/T16442-1996）
  详细介绍：
发布时间：2007-6-23 11:02:11
 分享到：

6角度
6.1名义螺旋升角
蜗杆分度螺旋线通过蜗杆喉平面一点的螺旋升角。
6.2蜗杆起始角
母平面与中间平面的交线从与蜗杆轴线垂直的位置转至母平面包络运动的初始位置间的角度，见图18。
平面二次包络环面蜗杆传动术语角度
6.3蜗杆包围角
在中间平面上蜗杆齿宽所对应的蜗轮圆心角，见图19。
平面二次包络环面蜗杆传动术语角度
图19
6.4齿宽角
蜗轮分度圆弧所对应的圆心角，见图20。
平面二次包络环面蜗杆传动术语角度

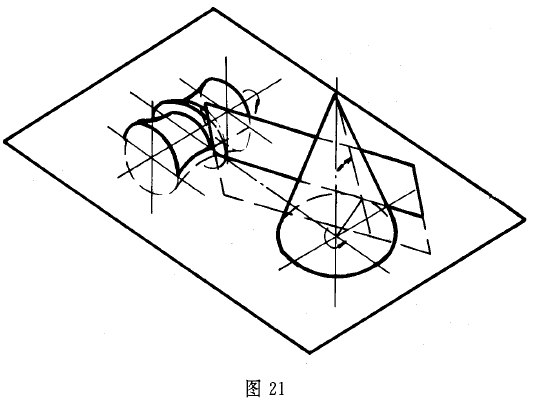

6.5母平面倾角
蜗杆螺旋齿的母平面与其回转轴线的夹角，见图21。
平面二次包络环面蜗杆传动术语角度
6.6蜗杆工作半角
在中间平面上蜗杆齿宽所对应蜗轮圆心角之半。
6.7齿距角
蜗轮计算圆上两相邻同侧齿廓上的相应点弧长所对应的圆心角，见图22。
平面二次包络环面蜗杆传动术语角度
6.8蜗轮计算圆名义压力角
过蜗轮计算圆上的一点所作的主基圆切线和该点的径向线之间的夹角，见图23。
平面二次包络环面蜗杆传动术语角度
