平面二次包络环面蜗杆减速器系列、润滑和承载能力型式与基本参数（GB/T16444-1996）
  详细介绍：
发布时间：2007-6-23 11:09:55
 分享到：

3型式与基本参数
3.1型式
本标准包括PWU（蜗杆在蜗轮之下）、PWO（蜗杆在蜗轮之上）、PWS（蜗杆在蜗轮一侧）三个系。每个系列有三种装配形式，用代号Ⅰ、Ⅱ、Ⅲ表示（见图1～图5）。
3.2基本参数
3.2.1减速器中心距a见表1。
第一系列
80  100  125  160  200  250  315  400  500  630
第二系列
140   180   225   280   355   450   560   710
优先选用第一系列
3.2.2减速器公称传动比i见表2。
第一系列
10   12.5   16   20    25   31.5   40    50   63
第二系列
14     18     22.4     28     35.5     45     56
优先选用第一系列
3.3型号与标记示例

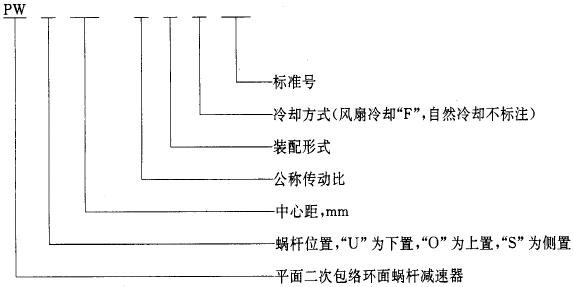

3.3.1型号
平面二次包络环面蜗杆减速器系列、润滑和承载能力型式与基本参数
3.3.2标记示例
中心距125mm，公称传动比20，第一种装配，蜗杆下置的平面二次包络环面蜗杆减速器，自然冷却。
减速器PWU125-20I  GB/T16444-1996
