小模数渐开线圆柱齿轮精度公差与检验、侧隙(GB2363-90)
  详细介绍:
发布时间:2007-6-23 11:44:51
分享到:

6 公差与检验
6.1 本标准规定以齿轮的工作轴线为检验基准。凡与此有关的检验项目应考虑由于基准不一致而带来的影响。
6.2 本标准规定的公差或极限偏差Fi′、Fi″、FP、FPK、Fr、FW、fi′、fi″、fPt­、ff、fpb及Fβ的数值分别列于表2。
6.3 根据齿轮用途、精度要求、生产规模及测试条件等,可从下列三个公差组中各选一检验组项目进行检验。
Ⅰ组:△Fi″、△FW
      △Fi′;
      △Fp、△FPk
      △Fr、△FW
Ⅱ组:△fi″;
      △fi′;
      △ff、△fpb
Ⅲ组:△Fβ
6.4公差检验组可由设计者选定,或由有关协议确定。
6.5本标准规定的传动公差、公差计算式及公比分别见附录B(参考件)、附录C(参考件)。
7侧隙
7.1本标准对齿轮传动侧隙只规定其最小圆周侧隙jtmin

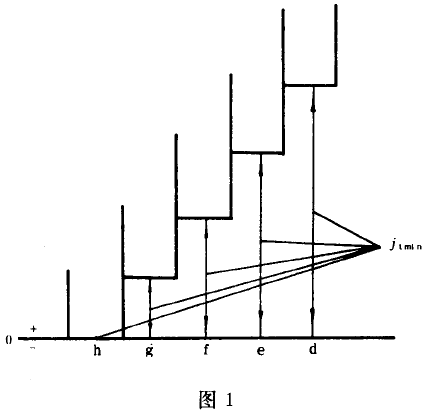

7.2圆周侧隙种类分为5种,按jtmin值从小到大的顺序,用字母h、g、f、e、d表示,h值为零,如图1所示。具体数值见表B6。
小模数渐开线圆柱齿轮精度公差与检验、侧隙
7.3评定齿轮传动侧隙的指标是:
      △Ea″、△EM、△EWm及△EMs
本标准规定的△Ea″、△EM、△EWm的极限偏差数值分别列于表3~表12。其精度等级与I组检验项目的精度等级一致。
本标准未给出△ES的极限偏差数值,必要时,可按本标准附录C中所列的公式进行计算。
7.4有特殊要求时,允许自行规定侧隙要求。
