该标准适用于轧钢设备的圆锥齿轮减速器。一般用途的圆锥齿轮减速器也应参照使用。
1.箱体有关公差值
a.轴承端面距离f的公差见表8-55。
表8-55轴承端面距离f的公差 （mm）
|
轴承端面距离f |
＞30～120 |
＞120～400 |
＞400～1000 |
＞1000～2000 |
＞2000～4000 |
|
公差 |
±0.15 |
±0.20 |
±0.30 |
±0.50 |
±0.80 |
b.形位公差 箱体轴线的平行度、轴线的垂直度、接合面和支承面的平行度和平面度、和端面跳动的公差见8-56。轴承孔的圆柱度公差见表8-57。
表8-56箱体形位公差 （mm）
|
轴承中心距LG |
～50 |
＞50～125 |
＞125～280 |
＞280～560 |
＞560～1000 |
＞1000～1600 |
＞1600～2500 |
＞2500～4000 |
|
公差（μm） |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
表8-57轴承孔的圆柱度公差 （mm）
|
轴承孔直径 |
＞80
～120 |
＞120
～180 |
＞180
～250 |
＞250
～315 |
＞315
～400 |
＞400
～500 |
＞500
～630 |
＞630
～800 |
＞800
～1000 |
|
公差（μm） |
8 |
9 |
15 |
16 |
18 |
20 |
22 |
25 |
28 |

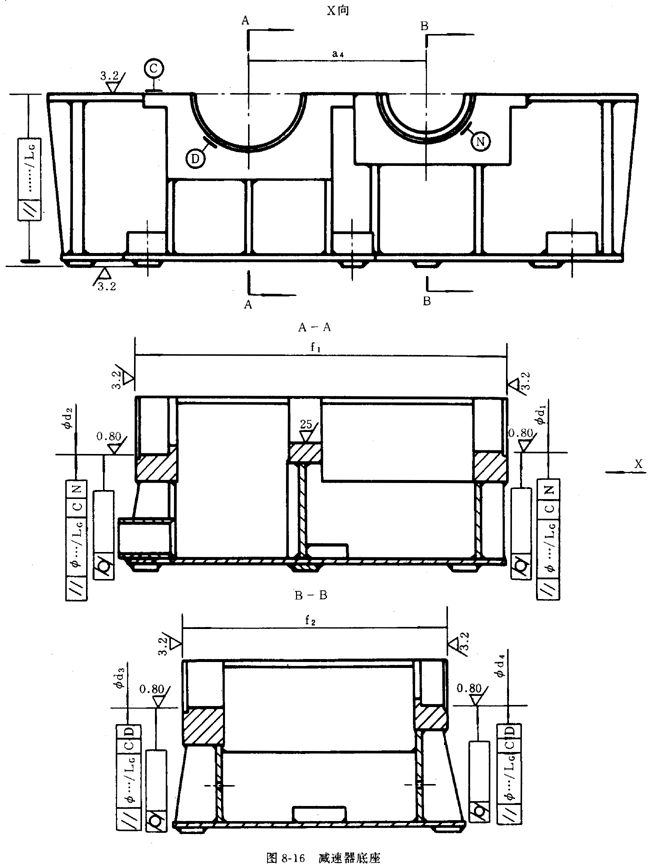

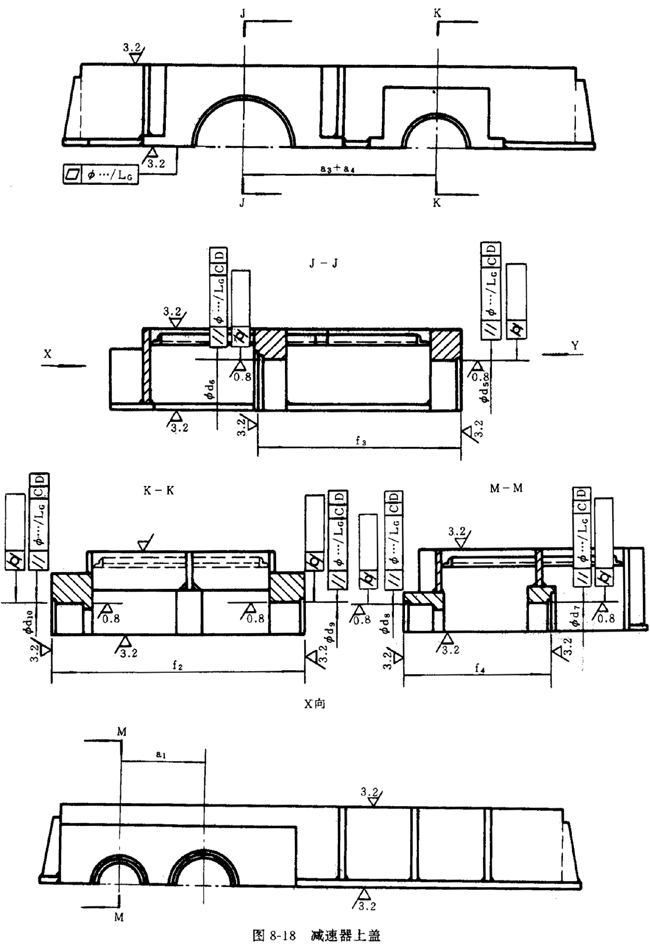

1）减速器中座（图8-17）和上盖（图8-18）中基准同减速器底座（图8-16）；在减速器底座、中座和上盖中所用的尺寸代号，是按整机排列的。
2.圆锥齿轮减速器箱体形位公差的标注（见图8-19）
