2．基本参数
详见表8-122和表8-123
表8-122减速器的中心距a1)
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
CWU |
第一系列 |
63 |
80 |
100 |
125 |
- |
160 |
- |
200 |
- |
250 |
- |
315 |
- |
400 |
- |
500 |
|
|
第二系列 |
- |
- |
- |
- |
（140） |
- |
（180） |
- |
（220） |
- |
280 |
- |
355 |
- |
450 |
- |
|
CWU |
第一系列 |
63 |
80 |
100 |
125 |
- |
160 |
- |
200 |
- |
250 |
- |
315 |
- |
400 |
- |
500 |
|
|
第二系列 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
280 |
- |
355 |
- |
450 |
- |
|
CWO |
第一系列 |
63 |
80 |
100 |
125 |
- |
160 |
- |
200 |
- |
250 |
- |
- |
- |
- |
- |
- |
|
|
第二系列 |
- |
- |
- |
- |
（140） |
- |
（180） |
- |
（225） |
- |
- |
- |
- |
- |
- |
- |
1）优先选用第一系列，表中第二系列中加括号的中心距仅提出型式尺寸，图纸根据用户需要，另行设计。
表8-123减速器的公称传动比i及传动比的代号
|
传动 比代号 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
i |
5 |
6.3 |
8 |
10 |
12.5 |
16 |
20 |
25 |
31.5 |
40 |
50 |
63 |
3.减速器的润滑
①蜗杆蜗轮啮合一般采用浸油润滑。当a＜100mm时采用全浸。当a≥100mm时，油面高度应与蜗杆轴线重合。当啮合滑动速度VS＞10m/s时，采用喷油润滑。
②在通常情况下，根据滑动速度大小按表8-124选择适当的润滑油。
表8-124根据滑动速度大小选择润滑油
|
滑动速度VS（m/s） |
≤2.2 |
＞2.2～5 |
＞5～12 |
＞12 |
|
润滑油粘度 |
cst/50℃ |
324 |
225 |
169 |
114 |
|
E/50℃ |
43 |
30 |
22 |
15 |
③当环境温度在0～40℃时，不同中心距、不同传动比和转速条件理润滑油粘度的选择应按表8-125的规定。
④表8-125中符号的意义及推荐润滑油牌号见表8-126。本标准减速器润滑油只允许选用蜗轮蜗杆油。
⑤对喷油润滑，润滑油粘度为114cst/50℃(相当于15E/50℃)，注油压力为0.15～0.25MPa，每分钏注油量应符合表8-124的规定。
⑥轴承一般采用飞溅润滑，对于低速运转的轴承应采用锂基润滑脂。

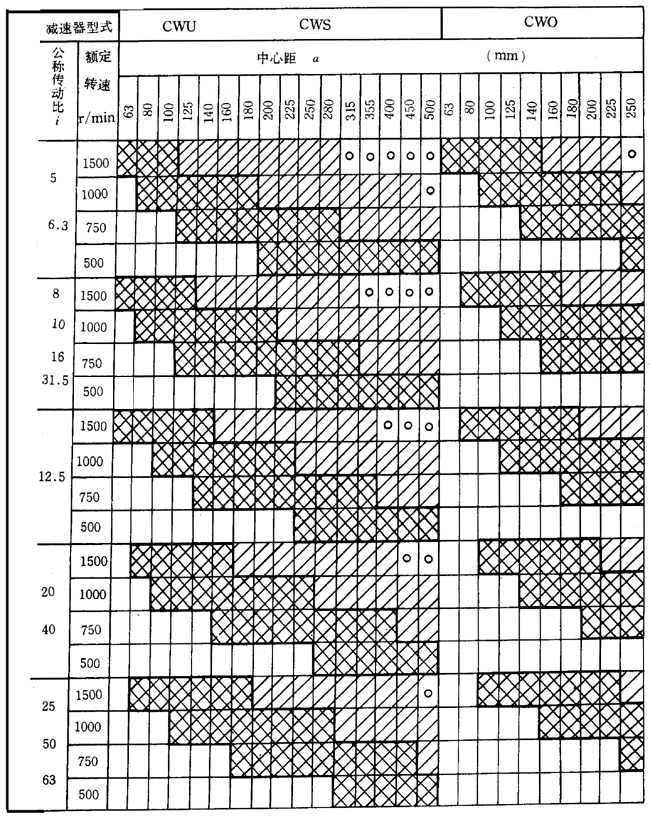

表8-125不同工作条件下润滑油粘度的选择

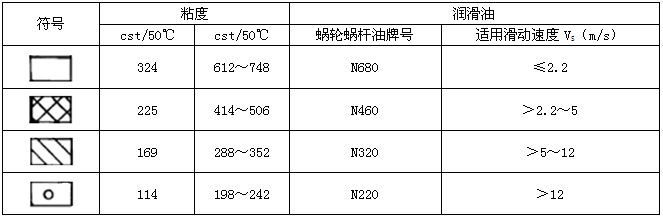

表8-126符合的意义及推荐润滑油牌号
表8-127每分钟注油量的规定
|
中心距a(mm) |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
|
注油量（l/min） |
2 |
3 |
3 |
4 |
4 |
6 |
6 |
10 |
10 |
15 |
15 |
20 |
20 |
20 |
