ZK行星齿轮减速器适用范围、型式尺寸（ZBJ19018-89）

详细介绍：

发布时间：2007-6-25 16:35:38

分享到：

1．适用范围

ZK行星齿轮减速器系列标准是为矿井提升机配套使用的专用系列标准，也可用于矿山、冶金、水泥建材、能源等其他机械设备上。该标准有单级ZKD、单级派生ZKP及两级ZKL三个系列。传动比范围i=4～40，传动转矩T_P=55060～1390330N·m，或组成245种不同的减速器。

2．型式尺寸

①减速器分单级传动（ZKD）、单级派生传动（ZKP）、两级传动（ZKL）三种型式（见表8-142、表8-143及表8-144）。

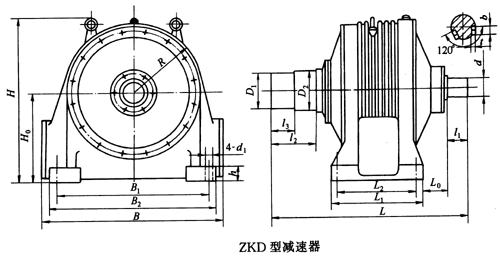

表8-142ZKD减速器的外形尺寸（mm）

ZK行星齿轮减速器适用范围、型式尺寸

机座号	型号	外形尺寸及中心高					轴伸尺寸
机座号	型号	L	B	H	H₀	R	d	b×t	l₁	D₁/D₂（u8）	l₃/l₂
1	ZKD1	1469	1206	1043	500	480	140	37.7×11	250	198/200	125/230
2	ZKD2	1670	1340	1167	560	535	160	42.1×12	300	238/240	150/280
3	ZKD3	1865	1586	1445	710	640	180	44.9×12	300	298/300	180/335
4	ZKD4	2015	1815	1610	800	735	220	57.1×18	350	338/340	200/375
5	ZKD5	2400	2060	1875	900	850	250	64.6×18	410	398/400	240/440
6	ZKD6	2700	2450	2170	1120	925	280	72.1×20	470	438/440	270/500
7	ZKD7	3105	2774	2445	1250	1040	320	81×22	470	478/480	300/560

机座号	型号	地脚尺寸							质量m/kg
机座号	型号	L₁	L₂	L₀	B₁	B₂	d₁	h	质量m/kg
1	ZKD1	580	460	202	1020	1140	56	70	2212～2244
2	ZKD2	720	590	247	1140	1270	56	80	2960～3010
3	ZKD3	850	700	268	1360	1515	66	90	4764～4871
4	ZKD4	900	740	273	1550	1740	66	100	6171～6532
5	ZKD5	1160	890	295	1760	2000	78	120	10300～10500
6	ZKD6	1350	1100	350	2100	2350	91	180	16842～17165
7	ZKD7	1465	1160	430	2300	2690	107	180	27168～27228

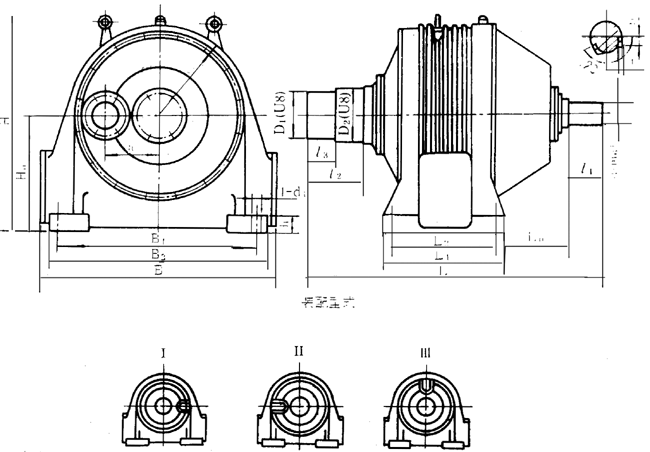

表8-143ZKP减速器装配型式及外形尺寸

ZK行星齿轮减速器适用范围、型式尺寸

机座号	型号	外形尺寸及中心高					轴伸尺寸
机座号	型号	L	B	H	H₀	R	d(m6)	b×t	l₁	D₁/D₂（u8）	l₃/l₂
1	ZKP1	1435	1206	1043	500	480	110	30.1×9	165	198/200	125/230
2	ZKP2	1660	1340	1167	560	535	130	33×10.3	200	238/240	150/280
3	ZKP3	1900	1586	1445	710	640	160	42.1×12	240	298/300	180/335
4	ZKP4	2100	1815	1610	800	735	170	43.5×12	300	338/340	200/375
5	ZKP5	2400	2060	1875	900	850	180	44.9×12.4	300	398/400	240/440
6	ZKP6	2890	2450	2170	1120	925	220	57.1×16	350	438/440	270/500
7	ZKP7	3171	2774	2445	1250	1040	280	72.1×20	470	478/480	300/560

机座号	型号	地脚尺寸							质量m/kg
机座号	型号	L₁	L₂	L₀	B₁	B₂	d₁	h	质量m/kg
1	ZKP1	580	460	302	1020	1140	56	70	2475～2526
2	ZKP2	720	590	365	1140	1270	56	80	3390～3430
3	ZKP3	850	700	364	1360	1515	66	90	5382～5505
4	ZKP4	900	740	442	1550	1740	66	100	7112～7667
5	ZKP5	1160	890	445	1760	2000	78	120	11620～11700
6	ZKP6	1350	1100	620	2100	2350	91	180	19390～19634
7	ZKP7	1465	1160	655	2300	2690	107	180	28505～28625

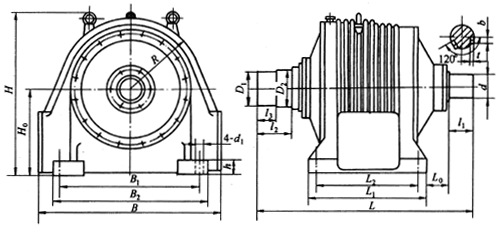

表8-144ZKL减速器外形尺寸（mm）

ZK行星齿轮减速器适用范围、型式尺寸

机座号	型号	外形尺寸及中心高					轴伸尺寸
机座号	型号	L	B	H	H₀	R	d（m5）	b×t	l₁	D₁/D₂（u8）	l₃/l₂
1	ZKL1	1443	1176	1038	500	460	90	25.6×8	130	198/200	125/230
2	ZKL2	1660	1340	1167	560	535	110	30×19	165	238/240	150/280
3	ZKL3	1860	1586	1445	710	640	120	33.2×10	210	298/300	180/335
3A	ZKL3A	1940	1640	1408	710	650	140	37.7×11	190	318/320	199.5/370
4	ZKL4	2055	1812	1642	800	735	140	37.7×11	250	338/340	200/375
5	ZKL5	2370	2068	1875	900	850	160	42.1×12	300	398/400	240/440
6	ZKL6	2690	2450	2170	1120	925	180	44.9×12	300	438/440	270/500
7	ZKL7	2980	2715	2445	1250	1050	200	51×14	350	478/480	300/560

机座号	型号	地脚尺寸							质量m/kg
机座号	型号	L₁	L₂	L₀	B₁	B₂	d₁	h	质量m/kg
1	ZKL1	720	600	190	960	1105	56	70	2482～2521
2	ZKL2	820	690	220	1140	1270	56	80	3464～3515
3	ZKL3	920	760	246	1360	1515	66	90	5385～5519
3A	ZKL3A	1030	870	210	1380	1570	65	100	5693～5762
4	ZKL4	1040	880	268	1550	1740	66	100	6742～7115
5	ZKL5	1300	1030	275.5	1760	2000	78	120	11290～11488
6	ZKL6	1440	1180	290	2100	2350	91	150	18952～19226
7	ZKL7	1720	1420	300	2300	2640	107	180	27198～27330

②型号和示例

a.型号

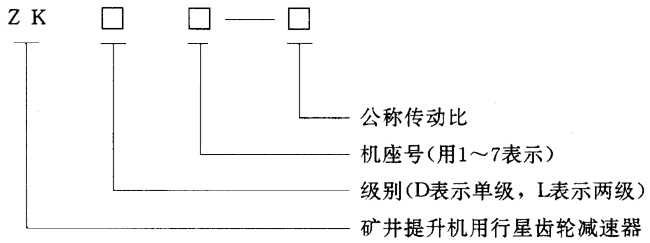

单级和两级行星齿轮减速器

ZK行星齿轮减速器适用范围、型式尺寸

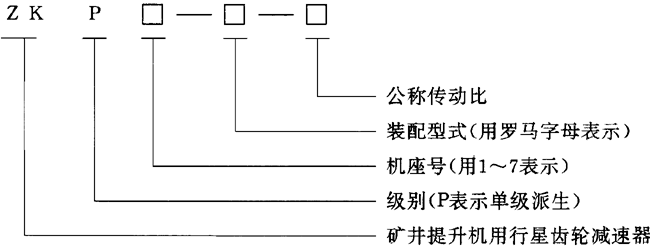

单级派生型行星齿轮减速器

ZK行星齿轮减速器适用范围、型式尺寸

b.标记示例

a)4号机座，两级减速，传动比i=20矿井提升机用行星齿轮减速器：ZKL4-20。

b)4号机座，单级派生，传动比i=11.2，第Ⅱ种装配型式矿井提升机用行星齿轮减速器：ZKP4-Ⅱ11.2。
