该标准规定了机械图样中齿轮的画法。
该标准参照采用国际标准ISO2203-1973《技术制图——齿轮的规定画法》。
1.齿轮、齿条、蜗杆、蜗轮及链轮的画法
①轮齿的绘制
轮齿部分一般按图1-111～1-117的规定绘绘制。
a.齿顶圆和齿顶线用粗实绘制。
b.分度圆和分度线用点划线绘制。
c.齿根圆和齿根线用细实线绘制，可省略不画；在剖视图中，齿根线用粗实线绘制。
②齿轮、蜗轮一般用两个视图，或者用一个视图和一个局部视图（图1-111～1-113）。
③在剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖处理（图1-111、1-112、1-113、1-114、1-117）。
④如需表明齿形，可在图形中用粗实线画出一个或两个齿；或用适当比例的局部放大图表示（图1-114、1-117）。
⑤当需要表示齿线的形状时，可用三条与齿线方向一致的细实线表示（图1-116、1-118）。直齿则不需表示。
⑥如需要注出齿条的长度时，可在画出齿形的图中注出，并在另一视图中用粗实线画出其范围线（图1-114）。
⑦圆弧齿轮的画法见图1-116。
2、齿轮、蜗轮、蜗杆啮合画法

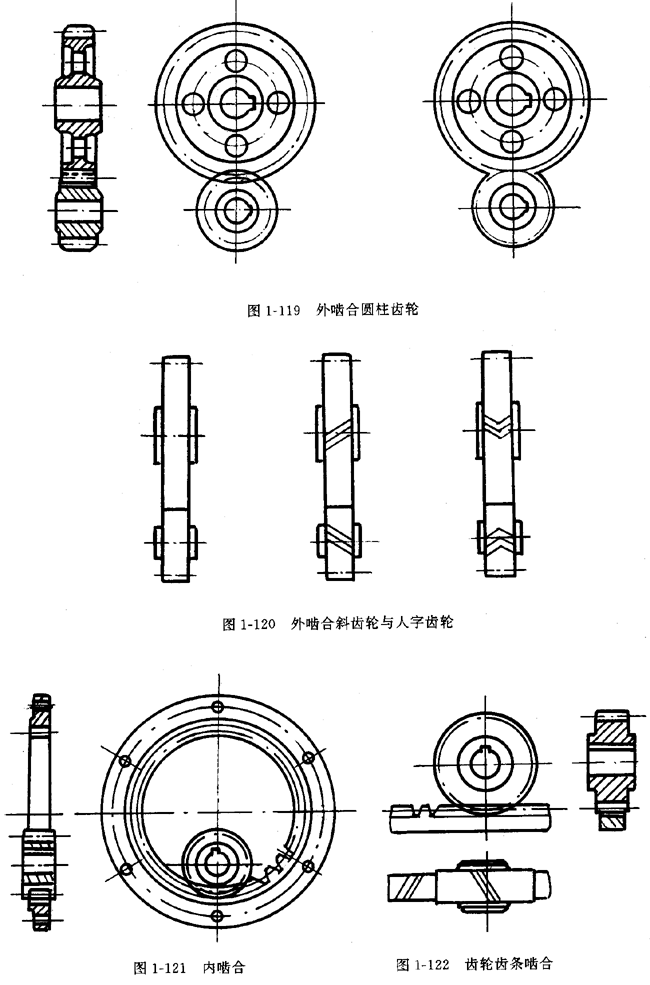

①在垂直于圆柱齿轮轴线的投影的视图中，啮合区内的齿顶圆均用粗实线绘制（图1-119a、1-121、1-122），其省略画法如图1-119b所示。

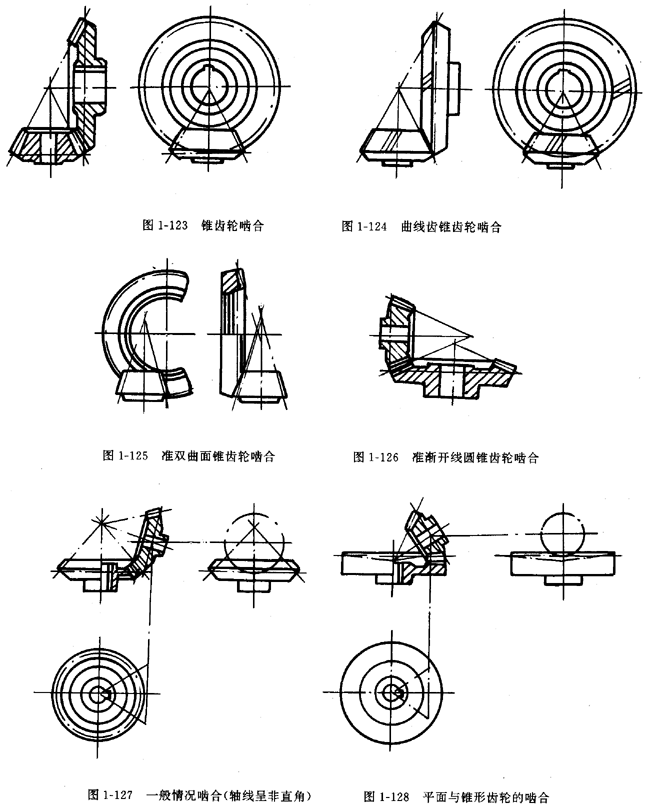

②在平行于圆柱齿轮、圆锥齿轮轴线的投影面的视图中，啮合区的齿顶线不需画出，节线用粗实线绘制；其他处的节线用点划线绘制（图1-120、1-124）。
③在圆柱齿轮啮合、齿轮齿条啮合和圆锥齿轮啮合的剖视图中，当剖切平面通过两啮合齿轮的轴线时，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用虚线绘制（图1-119、1-1251、1-125、1-128）；也可省略不画（图1-122、1-123、1-127）。
④在剖视图中，当剖切平面不通过啮合齿轮的轴线时，齿轮一律按不剖绘制。
⑤圆柱齿轮啮合的画法见图1-119。外啮合斜齿轮与人字齿轮见图1-120。
⑥圆柱齿轮啮合的画法见图1-123、1-124、1-125、1-126
⑦两轴线成非直角的画法见图1-127、1-128。
⑧螺旋齿轮啮合的画法见图1-129、1-130。
⑨蜗轮蜗杆啮合的画法见图1-131、1-133。
⑩圆弧齿轮啮合的画法见图1-134。
11准双曲面圆锥齿轮啮合
12渐开线圆锥齿轮啮合和
