齿轮的画法齿轮图样格式示例（GB4459.2-84）
  详细介绍：
发布时间：2007-6-25 8:53:46
 分享到：

3.齿轮图样格式示例

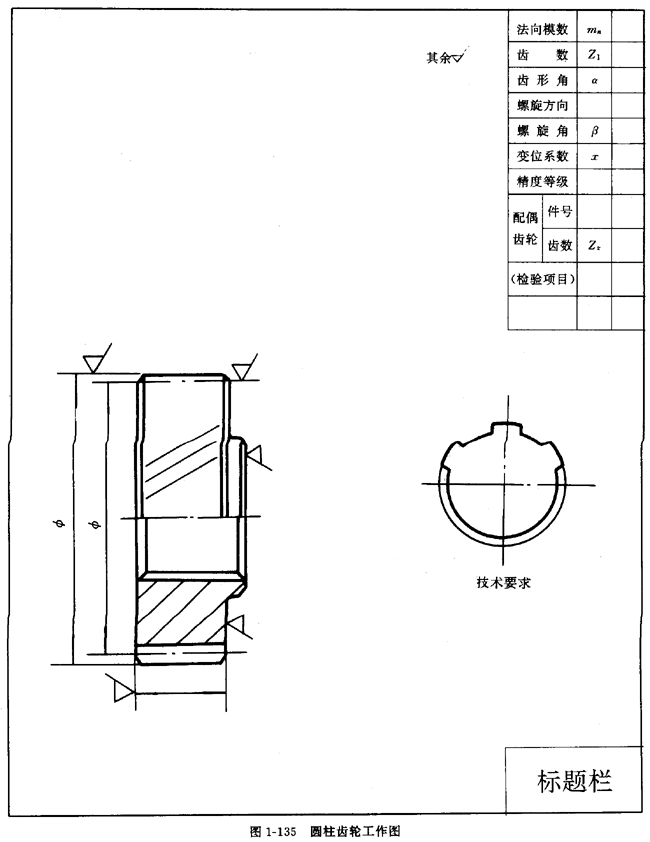

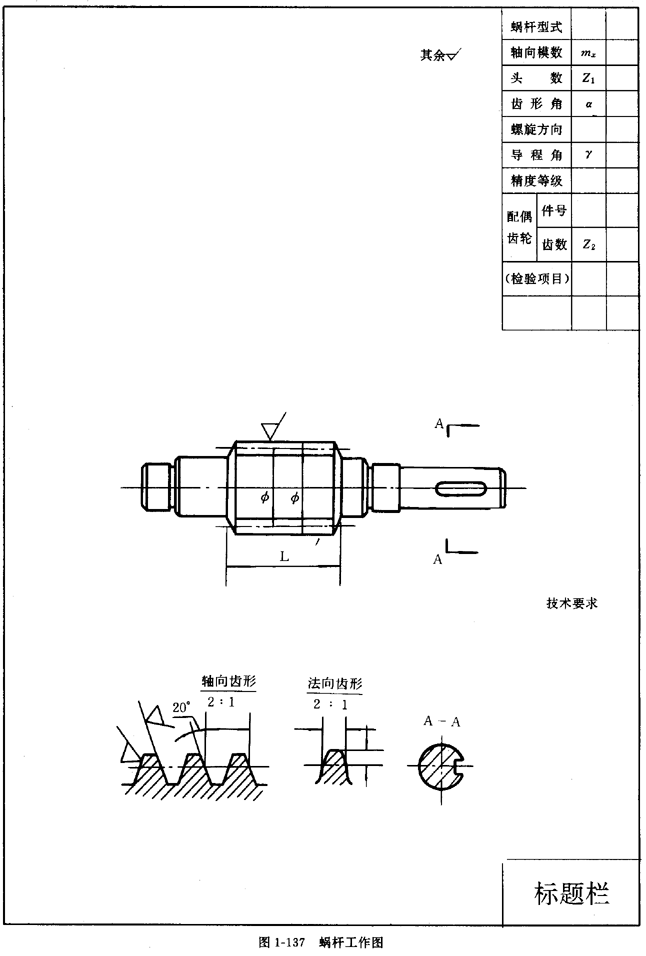

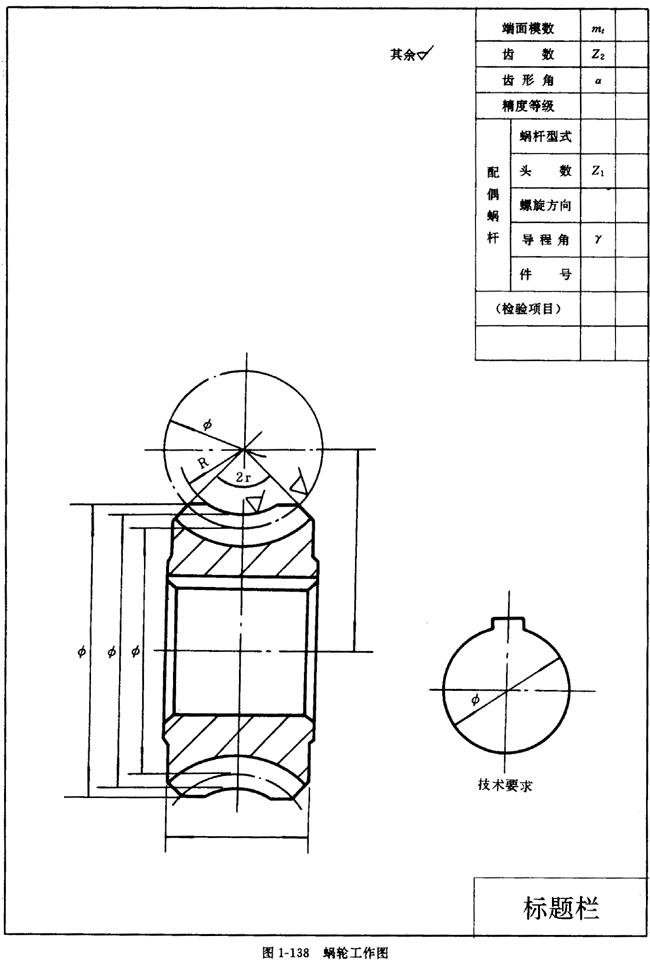

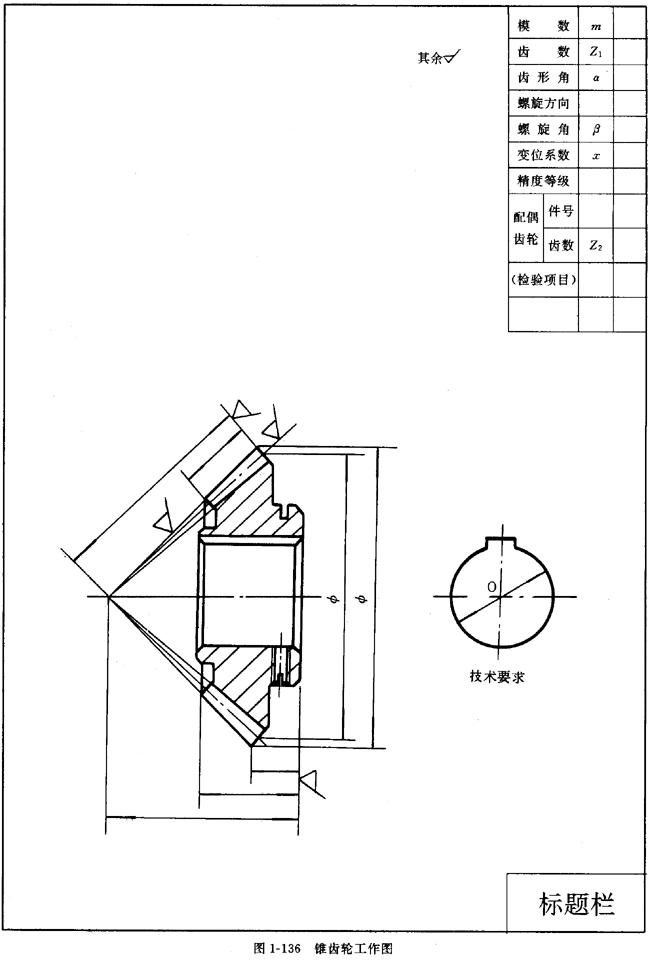

仅列举出圆柱齿轮（图1-135）、圆锥齿轮（图1-136）、蜗杆（图1-137）和蜗轮（图1-138）的图样格式。
齿轮的画法齿轮图样格式示例
齿轮的画法齿轮图样格式示例
齿轮的画法齿轮图样格式示例
齿轮的画法齿轮图样格式示例
图中的参数表一般放在图样的右上角。
参数表中列出的参数项目可根据需要增减。
检验项目按功能要求而定。
图样中的技术要求一般放在该图样的右下角。
4、齿厚的几种检验方法在表格中的标注示例

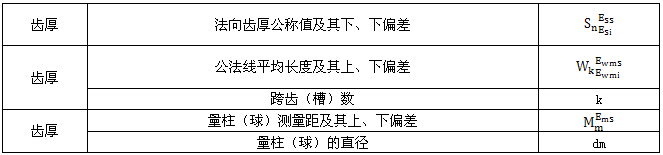

对开齿厚的几种检验方法在表格中的标注示例（见表1-142）。
表1-142齿厚的向种检验方法在表格中的标注示例
