圆弧圆柱齿轮精度其他、图样标注（JB4021-85）
  详细介绍：
发布时间：2007-6-25 9:32:33
 分享到：

6.其他
①齿轮的基准轴线，对带孔的齿轮是指孔的轴线；对于悬臂轴齿轮是指轴颈的轴线；对于双支承的轴齿轮是指两轴颈的公共基准轴线。
②当需要对齿轮的轮齿顺序时行编号时，按标记面向上，正对齿轮基准轴线观察，按顺时针或逆时针方向排列。
③当需要区分齿面时，正对标记面，按齿顶在上、齿根在下的状态观察，齿体右边一侧称为右齿面，齿体左边一侧称为左齿面。
④在不要求互换性时，允许按下列公式进行配作和选配。
ΔEh1+ΔEh2+Δfa=ΔEc≤Ec
Ec=Eh1+ Eh2+ fa
式中：ΔEc——齿心距偏差；
       Ec——齿心距极限偏差。
7图样标注
在齿轮工作图上应标注齿轮的精度等级和侧隙系数。
标注示例：

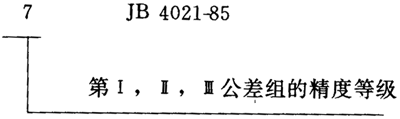

a)齿轮的三个公差组精度同为7级，采用标准齿形的滚刀时，可不标注侧隙系数。
圆弧圆柱齿轮精度其他、图样标注

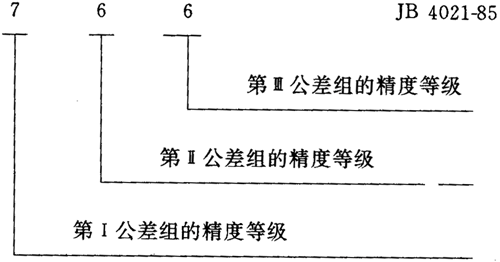

b)齿轮第Ⅰ公差组精度为7级，第Ⅱ、Ⅲ公差组精度均为6级，采用标准齿形的滚刀时，可不标注侧隙系数。
圆弧圆柱齿轮精度其他、图样标注
c)齿轮的三个公差组精度同为4级，侧隙有特殊要求jn=0.10mn。
圆弧圆柱齿轮精度其他、图样标注
表2-9齿坯公差
齿轮精度等级1）
4
5
6
7
8
孔
尺寸公差
形状公差
IT42）
IT5
IT6
IT7
轴
尺寸公差
形状公差
IT4
IT5
IT6
顶圆直径3）
IT6
IT7
1）当三个公差组的精度等级不同时，按最高的精度等级确定公差值。
2）IT——标准公差。
3）当顶圆不作测量齿深和齿厚的基准时，尺寸公差按IT11给定。但不大于0.1mn。
表2-10齿坯基准面径向和端面跳动公差1）           (μm)
分度圆直径(mm)
精度等级
大于
到

4
5和6
7和8
-
125

7
11
18
125
400

9
14
22
400
800

12
20
32
800
1600

18
28
45
1600
2500

25
40
63
2500
4000

40
63
100
1）当以顶圆作基准面时，表2-10就指顶圆的径向跳动。
表2-11齿距累积公差FP­1）及K个齿距累积公差FPK­2）值      （μm）
精度等级
L （mm）
2～32
＞35
～50
＞50
～80
＞80
～160
＞160
～315
＞315
～630
＞630
～1000
＞1000
～1600
＞1600
～2500
＞2500
～3150
＞3150
～4000
＞4000
～5000
＞500
～7200
4
8
9
10
12
18
25
32
40
45
56
63
71
80
5
12
14
16
20
28
40
50
63
71
90
100
112
125
6
20
22
25
32
45
63
80
100
112
140
160
180
200
7
28
32
36
45
63
90
112
140
160
200
224
250
280
8
40
45
50
63
90
125
160
200
224
280
315
355
400
1)FP和FPK按分度圆弧长L查表。
查FP时，取
L=1/2πd=πmnZ/2cosβ
查FPK时，取
L=Kmn/2cosβ[K为2到小于Z/2的整数]
2）除特殊情况外，对于FPK，K值规定取为小于Z/6或Z/8的最小整数.
式中:d——分度圆直径；
mn——法向模数；
Z——齿数；
β——分度圆螺旋角。
表2-12齿圈径向跳动公差Fr值
精度
等级
法向模数
（mm）
分度圆直径（mm）
～125
＞125～400
＞400～800
＞800～1600
＞1600～2500
＞2500～4000
4
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
9
11
13
-
-
-
10
13
14
16
20
-
11
13
14
18
22
28
-
14
16
18
22
28
-
-
18
20
25
32
-
-
-
22
25
32
5
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
14
16
20
22
-
-
16
18
22
25
32
-
18
20
22
28
36
45
-
22
25
28
36
45
-
-
28
32
40
50
-
-
-
36
40
50
6
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
22
28
32
36
-
-
25
32
36
40
50
-
28
32
36
45
56
71
-
36
40
45
56
71
-
-
45
50
63
80
-
-
-
56
63
80
7
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
36
45
50
56
-
-
40
50
56
63
80
-
45
50
56
71
90
112
-
56
63
71
90
112
-
-
71
80
100
125
-
-
-
90
100
125
8
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
50
63
71
80
-
-
56
71
80
90
112
-
63
71
80
100
125
160
-
80
90
100
125
160
-
-
100
112
140
180
-
-
-
125
140
180
表2-13齿距极限偏差（±fpt）的fpt值
精度
等级
法向模数
（mm）
分度圆直径（mm）
～125
＞125～400
＞400～800
＞800～1600
＞1600～2500
＞2500～4000
4
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
4.0
5.0
5.5
-
-
-
4.5
5.5
6.0
7.0
90
-
5.0
5.5
7.0
8.0
10
13
-
6.0
7.0
8.0
10
13
-
-
8.0
9.0
11
14
-
-
-
10
11
14
5
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
6
8
9
10
-
-
7
9
10
11
14
-
8
9
10
11
13
16
-
10
11
13
16
20
-
-
13
14
18
22
-
-
-
16
18
22
6
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
10
13
14
16
-
-
11
14
16
18
22
-
13
14
18
20
25
32
-
16
18
20
25
32
-
-
20
22
28
36
-
-
-
25
28
36
7
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
14
18
20
22
-
-
16
20
22
25
32
-
18
20
25
28
36
-
-
22
25
28
36
45
-
-
28
32
40
50
-
-
-
36
40
50
8
≥2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40
20
25
28
32
-
-
22
28
32
36
45
-
25
28
36
40
50
63
-
32
36
40
50
63
-
-
40
45
56
71
-
-
-
50
56
71
表2-14齿向公差Fβ
(一个轴向齿距内齿向公差fβ值)1）                                  (μm)
精度等级
齿轮宽度（轴向齿距）
～40
＞40～100
＞100～160
＞160～250
＞250～400
＞400～630
4
5
5.5
7
8.0
10
10
12
12
16
14
18
17
22
6
9
12
16
19
24
28
7
11
16
20
24
28
34
8
18
25
32
38
45
55
1)一个轴向齿距内齿向公差按轴向齿距查表。
表2-15公法线长度变动公差Fw值                               (μm)
精度等级
齿轮宽度（轴向齿距）
～125
＞125～400
＞400～800
＞800～1600
＞1600～2500
＞2500～4000
4
8.0
10
12
16
18
25
5
12
16
20
25
28
40
6
20
25
32
40
45
63
7
28
36
45
56
71
90
8
40
50
63
80
100
125
表2-16轴线平行度公差
x方向轴线平行度公差fx=Fβ
Fβ见表2-14
y方向轴线平行度公差fy=1/2Fβ
表2-17中心距极限偏差±fa值                          (μm)
精度等级
中心距（mm）
～120
＞120
～180
＞180
～250
＞250
～315
＞315
～400
＞400
～500
＞500
～630
＞630
～800
＞800
～1000
＞1000
～1250
＞1250
～1600
＞1600
～2000
＞2000
～2500
＞2500
～3150
4
11
12.5
14.5
16
18
20
22
25
28
33
39
46
50
67.5
5；6
17.5
20
23
26
28.5
31.5
35
40
45
52
62
75
87
105
7；8
2.7
31.5
36
40.5
44.5
48.5
55
62
70
82
97
115
140
165
表2-18弦齿8深极限偏差±Eh值1）                          (μm)
精度
等级
法向模数
（mm）
分度圆直径（mm）





～50
＞50
～80
＞80
～120
＞120
～200
＞200
～320
＞320
～500
＞500
～800
＞800
～1250
＞1250
～2000
＞2000
～3150
＞3150
～4000
4
2～3.5
＞3.5～6.3
＞6～10
13
16

14
17
20
15
18
22
17
20
24
19
22
26
22
24
27
24
27
30
-
30
33
-
33
36
-
36
40
-
40
48
5；6
2～3.5
＞3.5～6.3
＞6～10
＞10～16
16
20
18
21
25
19
23
27
21
25
30
24
27
32
27
30
34
30
34
37

37
41

41
45

45
50

50
60
7；8
2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～32
20
25
-
-
-
22
26
32
-
-
24
28
34
42
-
27
30
36
45
65
30
34
40
48
70
32
36
42
50
75
-
40
45
55
75
-
50
55
65
90
-
45
50
60
80
-
-
60
70
99
-
-
65
75
100
1）对于双圆弧齿轮，弦齿深极限偏差取±0.75Eh。
表2-19齿根圆直径极限偏差±Edf值1）                          (μm)
精度
等级
法向模数
（mm）
分度圆直径（mm）





～50
＞50
～80
＞80
～120
＞120
～200
＞200
～320
＞320
～500
＞500
～800
＞800
～1250
＞1250
～2000
＞2000
～3150
＞3150
～4000
4
2～3.5
＞3.5～6.3
＞6.3～10
20
25

22
27
36
25
30
38
29
34
42
31
38
45
36
42
50
42
48
54
-
54
60
-
-
64
-
-
80
-
-
-
5；6
2～3.5
＞3.5～6.3
＞6.3～10
25
31
-
28
34
45
31
37
48
34
42
52
39
48
56
45
52
63
52
60
67

67
75

-
80

-
100

-
-
7；8
2～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～32
30
40
-
-
-
34
44
55
-
-
38
48
60
75
-
44
50
65
80
120
50
55
70
85
125
55
66
75
90
130
-
70
80
100
140
-
80
90
110
150
-
-
100
120
160
-
-
-
140
180
-
-
-
160
200
1)对于双圆弧齿轮，齿根圆直径极限偏差取±0.75Edf。
表2-20接触迹线长度和位置偏差1）
<, TD width="13%">
±0.15mn
精度等级
单圆弧齿轮
双圆弧齿轮
接触迹线
位置偏差
按齿长不少于工作齿长%
接触迹线
位置偏差
按齿长不少于开作齿长%
第一条
第二条
4
95
±0.11mn
95
75
5
6
±0.20mn
90
±0.15mn
90
70
90
60
7
8
±0.25mn
85
±0.18mn
85
50
80
40
1）mn——法向模数。
表2-21接触斑点
精度等级
单圆弧齿轮
双圆弧齿轮

按齿高不少于
工作齿高（%）
按齿高不少于
工作齿高（%）
按齿高不少于
工作齿高（%）
按齿高不少于工作齿高（%）
第一条
第二条
4
60
95
40
95
90
5
55
95
45
95
85
6
50
90
50
90
80
7
45
85
55
85
70
8
40
80
60
80
60
