平面包络环面蜗杆减速器技术要求（ZBJ19021-89）

详细介绍：

发布时间：2007-6-26 11:29:17

分享到：

4.技术要求

①平面包络环面蜗杆减速器应符合本标准的规定，并按经规定程序批准的图样和技术文件制造。

②减速器的额定输入功率P₁应符合表Ⅱ-27的规定。

③减速器的额定输出转矩T₂应符合表Ⅱ-28的规定。

④减速器的传动总效率η应符合表Ⅱ-29的规定。

⑤蜗杆蜗轮啮合滑动速度v应符合表Ⅱ-30的规定。

⑥表Ⅱ-27额定输入功率P₁是按表Ⅱ-28额定输出转矩T₂按下式计算所得：

式中P₁——额定输入功率，kW；

T₂——额定输出转矩，N·m；

n₂——输出转速，r/min；

η——传动总效率。

表Ⅱ-27的额定输入功率为带风扇的减速器的热功率。是在下述标准条件下制定的：

每天连续工作10h、均匀负荷、无冲击振动、小时负荷率J_C=100%、环境温度20±5℃、浸油润滑、制造精度7级。通常机械功率相当于热功率的1.25～2倍（中心距a≥315mm时，取较小值，中心距a＜315mm时，取较大值）。

⑦本标准减速器可以承受短时间峰值负荷，峰值扭转允许为额定转矩的2.5倍。

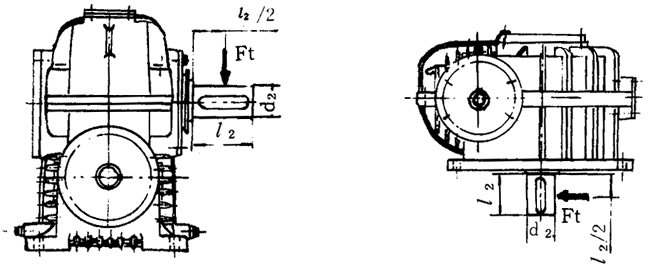

⑧减速器低速轴（蜗轮轴）轴端许用径向负荷按表Ⅱ-31。

表Ⅱ-27减速器的额定输入功率P₁¹^）

中心距（mm）	传动比i	输入轴转速（r/min）
		500	600	750	1000	1500
		额定输入功率（kW）
80	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	2.51 2.07 1.75 1.36 1.10 0.92 0.70 0.57 0.49	2.83 2.35 2.01 1.53 1.25 1.05 0.79 0.63 0.55	3.21 2.74 2.34 1.78 1.45 1.23 0.92 0.74 0.67	3.85 3.31 2.83 2.17 1.76 1.47 1.08 0.89 0.78	4.94 4.17 3.57 2.74 2.23 1.88 1.42 1.13 0.99
100	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	4.85 4.06 3.46 2.64 2.15 1.81 1.37 1.09 0.96	5.17 4.55 3.90 2.98 2.44 2.04 1.53 1.24 1.08	6.30 5.27 4.55 3.46 2.81 2.36 1.78 1.43 1.25	7.52 6.26 5.42 4.16 3.38 2.83 2.15 1.72 1.50	8.23 7.78 6.66 5.19 4.24 3.56 2.69 2.16 1.88
125	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	9.17 7.66 6.56 5.08 4.09 3.43 2.59 2.09 1.82	10.00 8.46 7.42 5.68 4.58 3.84 2.90 2.33 2.03	11.76 9.84 8.48 6.43 5.29 4.44 3.35 2.70 2.34	13.91 11.66 10.21 7.78 6.28 5.27 3.98 3.19 2.78	17.11 13.97 12.29 9.42 7.71 6.47 4.87 3.92 3.41
160	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	18.94 15.75 13.55 1040 8.48 7.12 5.37 4.32 3.76	21.13 17.75 15.23 11.76 9.65 8.05 6.07 4.89 4.25	23.99 20.16 17.43 13.34 11.03 9.18 6.93 5.58 4.86	27.94 23.63 20.48 15.75 12.81 10.82 8.11 6.51 5.67	33.72 28.67 25.31 19.01 15.54 13.02 9.84 7.89 6.87
200	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	35.11 29.72 25.10 19.53 15.65 13.23 9.92 8.10 7.27	38.87 32.76 28.35 21.53 17.33 14.60 11.03 8.85 7.70	43.61 36.86 31.40 24.15 19.53 16.38 12.39 9.96 8.67	50.94 41.90 35.91 27.72 22.89 19.22 14.49 11.66 10.13	58.93 50.61 42.84 33.08 27.09 22.79 17.22 13.76 11.97
250	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	60.98 50.08 44.63 34.55 28.14 23.63 17.75 14.39 12.50	67.35 57.33 49.67 37.80 30.98 26.04 19.64 15.86 13.76	76.36 64.68 55.44 42.21 34.76 29.19 20.05 17.75 15.33	87.23 72.98 62.58 49.04 39.90 33.50 25.20 20.27 16.59	102.90 89.04 74.45 57.75 47.25 43.16 29.93 24.05 20.90
315	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	116.90 99.96 83.90 65.10 53.45 44.94 33.81 27.20 23.63	127.80 108.20 91.88 71.09 58.59 49.14 37.07 29.82 25.83	148.10 118.70 102.80 78.54 64.89 54.50 41.06 33.08 28.88	157.50 134.40 117.60 89.25 74.34 62.37 47.04 38.80 33.92	187.20 159.60 136.50 104.40 87.15 72.24 54.39 44.31 38.54
400	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	222.20 193.20 170.00 131.30 105.00 88.52 66.57 53.55 46.41	257.40 215.30 183.80 141.80 114.50 96.92 72.24 58.70 51.14	276.90 236.30 203.70 156.50 128.10 107.10 80.85 65.21 56.70	311.00 262.50 230.00 177.50 144.90 121.80 91.98 74.03 64.37	359.90 304.50 264.60 200.60 164.90 138.60 104.70 84.11 73.19
500	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	393.90 329.70 286.70 218.40 180.60 152.30 114.50 92.82 80.85	424.40 361.20 306.60 240.50 198.50 164.90 126.00 101.40 88.31	462.50 395.90 340.20 263.60 219.50 183.80 138.60 112.40 97.34	511.50 432.60 382.20 293.00 243.60 206.90 154.40 123.90 108.20	582.50 486.20 431.60 326.60 278.30 233.10 176.40 141.80 *122.90

1)不带风扇的减速器，其功率值为本表的0.6～0.75倍。有*者为v＞10m/s，应采用循环润滑。

表Ⅱ-28减速器的额定输出转矩T₂¹^）

中心距（mm）	传动比i	输入轴转速（r/min）
		500	600	750	1000	1500
		额定输入功率（kW）
80	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	416 424 450 424 421 411 381 368 386	391 402 434 404 402 394 361 350 361	363 383 414 374 382 389 352 336 371	330 351 379 348 353 353 313 311 327	282 295 319 296 297 301 274 263 276
100	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	833 863 920 855 852 836 771 740 781	740 804 872 815 813 796 731 719 748	738 763 833 758 769 776 704 681 721	667 686 752 690 701 707 649 624 659	487 569 616 580 587 592 540 523 550
125	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	1574 1625 1744 1649 1622 1590 1465 1416 1485	1431 1497 1662 1554 1529 1502 1383 1353 1401	17376 1424 1554 1406 1448 1460 1330 1288 1352	1234 1279 1418 1292 1303 1315 1200 1157 1221	1012 1022 1138 1054 1066 1076 979 947 998
160	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	3254 3344 3600 3375 3360 3296 3032 2924 3074	3025 3141 3411 3217 3223 3148 2896 2841 2941	2808 2918 3194 2920 3018 3016 2751 2661 2806	2480 2593 8246 2615 1659 2700 2444 2361 2489	1995 2098 2345 2129 2150 2166 1978 1906 2009
200	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	6032 6311 6670 6338 6199 6125 5607 5486 5942	5565 5797 6350 5891 5789 5706 5264 5140 5322	5106 5336 5754 5286 5343 5384 4919 4755 5006	4521 4599 4990 4603 4752 4796 4370 4229 4446	3487 3703 3969 3704 3749 3791 3462 3327 3503
250	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	10710 10875 12132 11476 11415 11225 10301 10026 10523	9857 10347 11378 10583 10596 10439 9623 9461 9791	9135 9569 10386 6454 9732 9829 8165 8697 9095	7909 8185 8888 8332 8473 8561 7793 7545 7482	6220 6657 7049 6614 6689 7353 6170 5968 6284
315	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	20531 21706 22807 21624 21683 21349 19621 18952 19893	18704 19579 21048 19904 20039 19700 18163 17789 18380	17717 17561 19258 17592 18168 18353 16722 16208 17135	14281 15073 16703 15163 15788 15940 14547 14443 15298	11316 11933 12924 11958 12339 12308 11213 10996 11587
400	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	39025 41954 46214 43614 42595 42053 38634 37314 39072	37673 38961 42106 39703 49424 38855 35397 35019 36391	33126 34961 38161 35055 35867 36066 32927 31952 33642	28201 29441 32667 30158 30774 31129 28446 27559 29032	21757 22768 25055 22977 23348 23615 21587 20874 22006
500	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	69181 71595 77939 72547 73264 72352 66450 64677 68066	62115 65363 70237 67338 67894 66108 61738 60493 62841	55330 53247 63733 59045 61458 61895 56446 55074 57755	46382 48519 54285 49782 51736 52878 47750 46123 48799	35214 36353 40867 37410 39404 39716 36369 35191 *36953

1) 不带风扇的减速器，其转矩值为本表的0.6～0.75倍。有*才为v＞10m/s，应采用循环润滑。

表Ⅱ-29减速器的传动总效率η

中心距a（mm）	传动比i	输入轴转速（r/min）
		500	600	750	1000	1500
		额定输入功率（kW）
80	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	87 86 84 82 080 74 71 68 65	87 87 85 83 81 75 72 70 66	89 88 87 83 83 79 75 72 69	90 89 88 84 84 80 76 73 70	90 89 88 85 84 80 76 73 70
100～200	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	90 89 87 85 83 77 74 71 68	90 89 88 86 84 78 75 73 69	92 91 90 86 86 82 78 75 72	93 92 91 87 87 83 79 76 73	93 92 91 88 87 83 79 76 73
250～315	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	92 91 89 87 85 79 76 73 70	92 91 90 88 86 80 77 75 71	94 93 92 88 88 84 80 77 74	95 94 93 89 89 85 81 78 75	95 94 93 90 89 85 81 78 75
400～500	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	92 91 89 87 85 79 76 73 70	92 91 90 88 86 80 77 75 71	94 93 92 88 88 84 80 77 74	95 94 93 89 89 85 81 78 75	95 94 93 90 89 85 81 78 75

表Ⅱ-30减速器的蜗杆蜗轮啮合滑动速度v_s¹⁾

中心距a（mm）	传动比i	输入轴转速（r/min）
		80	100	125	160	200	250	315	400	500
		额定输入功率（kW）
500	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	1.0 1.0 0.8 0.8 0.8 0.8 0.8 0.8 0.8	1.2 1.2 1.0 1.0 1.1 1.0 1.0 1.1 1.1	1.5 1.5 1.2 1.3 1.3 1.2 1.3 1.3 1.3	1.9 1.9 1.6 1.6 1.7 1.6 1.6 1.7 1.7	2.4 2.4 2.0 2.0 2.1 1.9 2.0 2.0 2.1	3.1 3.1 2.4 2.4 2.4 2.5 2.3 2.4 2.4	3.8 3.8 3.1 3.0 3.0 3.1 2.9 3.0 3.0	4.8 4.9 3.8 3.7 3.8 3.8 3.6 3.7 3.8	6.0 6.0 4.9 4.7 4.8 4.9 4.6 4.7 4.8
750	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	1.5 1.5 1.2 1.2 1.2 1.2 1.2 1.2 1.3	1.8 1.8 1.5 1.6 1.6 1.5 1.5 1.6 1.6	2.3 2.3 1.9 1.9 1.9 1.8 1.9 1.9 2.0	2.8 2.9 2.4 2.4 2.5 2.3 2.4 2.5 2.5	3.6 3.6 3.0 3.1 3.1 2.9 3.0 3.1 3.1	4.6 4.6 3.7 3.5 3.6 3.7 3.5 3.6 3.7	5.7 5.7 4.6 4.4 4.5 4.6 4.3 4.5 4.6	7.3 7.3 5.8 5.5 5.7 5.8 5.4 5.6 5.7	9.1 9.0 7.3 7.0 7.1 7.3 6.8 7.1 7.2
1000	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	2.0 2.0 1.6 1.6 1.6 1.5 1.6 1.6 1.7	2.4 2.4 2.1 2.1 2.2 2.0 2.1 2.2 2.2	3.1 3.1 2.5 2.6 2.6 2.4 2.5 2.6 2.7	3.8 3.8 3.2 3.3 3.3 3.1 3.2 3.3 3.4	4.7 4.8 4.0 4.1 4.1 3.9 4.0 4.1 4.2	6.1 6.2 4.9 4.7 4.8 4.9 4.6 4.8 4.9	7.6 7.6 6.2 5.9 6.1 6.1 5.8 6.0 6.1	9.7 9.7 7.7 7.4 7.6 7.7 7.2 7.5 7.6	12.1 12.1 9.7 9.3 9.5 9.7 9.1 9.4 9.7
1500	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	3.0 3.0 2.4 2.4 2.5 2.3 2.4 2.4 2.5	3.6 3.6 3.1 3.1 3.3 3.0 3.1 3.2 3.2	4.6 4.6 3.7 3.9 3.9 3.6 3.8 3.9 4.0	5.7 5.7 4.8 4.9 5.0 4.7 4.8 5.0 5.0	7.1 7.2 6.0 6.1 6.2 5.8 6.0 6.1 6.3	9.2 9.2 7.3 7.1 7.3 7.4 7.0 7.2 7.3	11.4 11.5 9.2 8.9 9.1 9.2 8.7 9.0 9.1	14.5 14.6 11.5 11.1 11.3 11.5 10.8 11.2 *11.4	18.1 18.1 14.6 14.0 14.3 14.6 13.7 14.1 *14.5

1)有*者为v＞10m/s，应采用循环润滑。

表Ⅱ-31减速器低速轴（蜗轮轴）轴端许用径向负荷

负荷	中心距a(mm)
负荷	80	100	125	160	200	250	315	400	500
F_r(N)	3900	4900	6800	8460	11200	14700	17800	22500	27500

⑨机体与机盖

a.机体与机盖材料为灰铸铁HT200，如果用其他材料，基机械性能不应低于HT200。

b.机体与机盖不得有夹渣、缩孔、疏松、裂纹等铸造缺陷。

c.机体与机盖应进行时效处理。

d.机体与机盖合箱后，边缘应平齐，相互错位在a≤250mm时，每边不大于2mm，在a＞250mm时，每边不大于3mm。

e.机体与机盖合箱后，来紧固螺钉时，检查分合面接触密合性，用0.05mm塞尺不得塞入。

f.轴承孔中心线与机体机盖的分合面应重合，其偏差应不大于0.2mm。

g.蜗杆轴轴承孔中心线与蜗轮轴轴承孔中心线的垂直度误差f_Σ按表Ⅱ-32的规定。

表Ⅱ-32蜗杆轴与蜗轮轴轴承孔中心线的垂直误差f_Σ

中心距a(mm)	80	100	125	160	200	250	315	400	500
fΣ（μm）	±14	±18	±28	±32	±35	±38	±42	±45	±48

h.中心距极限偏差f_a应符合表Ⅱ-33规定。

表Ⅱ-33中心距极限偏差f_a

中心距a(mm)	80	100	125	160	200	250	315	400	500
fΣ（μm）	±25	±25	±25	±25	±50	±50	±50	±75	±75

⑩蜗杆、蜗轮和蜗轮轴

a.蜗杆材料采用38CrMoAlA,其化学成分与机械性能要求应分别符合表Ⅱ-34和表Ⅱ-35的规定。允许采用机械性能相当或较高的其他材料。

表Ⅱ-34蜗杆材料采用38CrMoAlA化学成分

钢号	化学成分（%）
钢号	C	Si	Mn	P	S	Cr	Al	Cu	Mo
38CrMoAlA	0.35～0.42	0.2～0.45	0.3～0.6	＜0.035	＜0.035	1.35～1.65	0.7～1.1	≤0.3	0.15～0.25

表Ⅱ-35蜗杆材料采用38CrMoAlA机械性能

钢号	机械性能					热处理	硬度
钢号	σ_b(N/mm²)	σ_s(N/mm²)	δ(%)	Ψ(%)	a_k(Nm/cm²)	表面氧化	齿面HV850～1100 芯部HV≤260
38CrMoAlA	＞1000～1200	850	14	50	90	表面氧化	齿面HV850～1100 芯部HV≤260
