该标准规定了对传动带轮的材质、表面粗糙度及平衡的要求，适用于平带、V带及同步带传动的带轮，不适用于有活动轮缘的变速带轮。
该标准等效采用ISO254-1981《传动带轮的质量，表面粗糙度及平衡》标准。
1．带轮的材料及质量要求
1）带轮材料 带轮应由铸铁、钢、适宜的合金制造，也可由能够加工成符合所规定的尺寸和公差，并能承受各种工作条件（包括温升、机械应力、摩擦及各种环境）和散热性能好的其它均质材料制造。
2）带轮质量要求 铸造、焊接或烧结的带轮在轮缘、腹板、轮幅及轮毂上不允许有砂眼、裂缝、缩孔及气泡。铸造带轮在不提高内部应力的前提下，允许对轮缘、凸台、腹板及轮毂的表面缺陷进行修补。
2．带轮工作表面粗糙度
带轮工作表面的粗糙度不应超出表9-10列数值。
3．带轮的平衡
1）平衡的目的 平衡带轮的目的在于改善它的质量分布，以减少它在旋转时产生的不平衡惯性力或不平衡惯性力矩，经校正平衡的带轮其残余不平衡量应不大于允许值。
2）平衡方式 带轮的平衡有静平衡和动平衡两种。
①在一个平面内调平衡，称为静平衡。
②在两个平面内调平衡，称为动平衡。

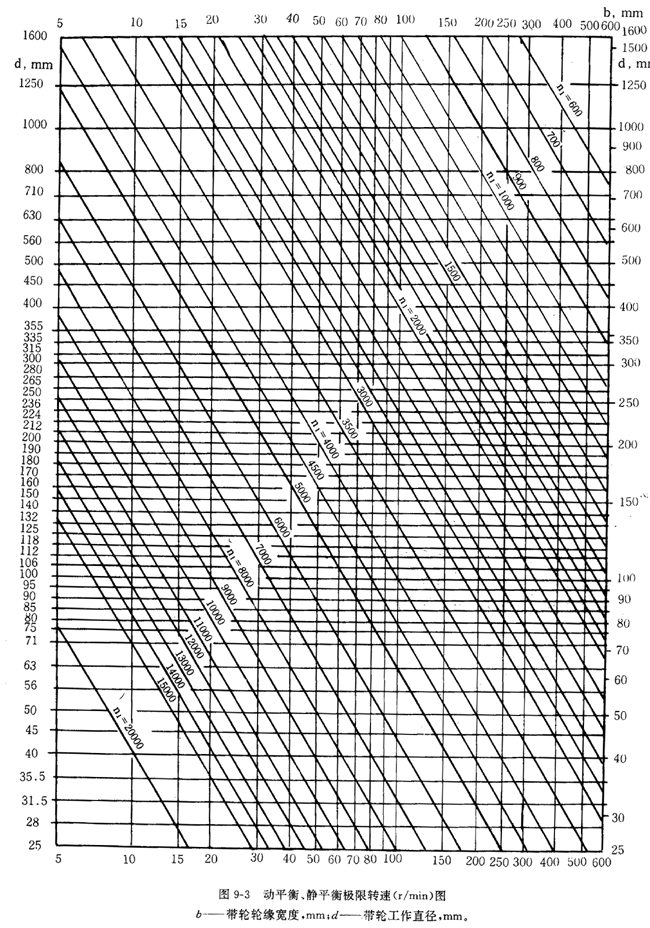

3）静平衡 带轮转速小于极限转速n1(r/min)时，只需作静平衡，带轮的极限转速由图确定。
作为生产储备用的带轮因尚未确定使用条件，只需作静平衡。
静平衡应当使带轮在工作直径上的偏心残留量小于下列二值中较大的值：
①0.005kg；
②带轮和相配附件当量质量的0.2%。
带轮工作直径根据带轮的类型而定，即
①V带轮——有效直径；
②同步带轮——节圆直径；
③平带轮——外圆直径。
当量质量系指几何形状与被检带轮相同的铸件带轮的质量。
4）动平衡 带轮转速大于极限转速n1(r/min)时，必须进行动平衡。
动平衡的质量等级应由下列二值中选取较大值：
①G6.3；
式中V——带轮的圆周速度，m/s；
M——带轮的当量质量，kg。
表9-11小带轮包角系数Ka
|
包角α° |
Kα |
包角α° |
Kα |
包角α° |
Kα |
|
220
210
200
190
180
170 |
1.20
1.15
1.10
1.05
1.00
0.98 |
160
15
140
130
120 |
0.95
0.92
0.89
0.86
0.82 |
110
100
90
80
70 |
0.78
0.73
0.68
0.62
0.56 |
表9-12刚性转子平衡等级1）
|
平衡
等级 |
平衡度最大限度
（mm/s） |
转子种类举例 |
|
G4000 |
4000 |
刚性支承的汽缺数为奇数的船舶用低速柴油机的曲柄轴系统 |
|
G1600 |
1600 |
刚性支承的大型二冲程式发动机的曲柄系统 |
|
G630 |
630 |
刚性支承的大型四冲程式发动机的曲柄轴系统弹性支承的船舶用柴油机发动机的曲柄轴系统 |
|
G250 |
250 |
刚性支承的高速4缸柴油发动机的曲柄轴系统 |
|
G100 |
100 |
6缸以上的高速柴油发动机的曲柄轴系统、汽车、卡车和铁道车辆二用（汽油或柴油）发动机的成品 |
|
G40 |
40 |
汽车用的车轮，轮圈和传动轴船舶用螺旋桨
弹性支承的6缸以上高速四冲程式（汽油或柴油）发动机的曲柄轴系统
汽车、卡车和铁路车辆两用发动机的曲柄轴系统 |
|
G16 |
16 |
有特殊要求的传动轴（螺旋桨轴，万向节轴）
压碎机的部件农业机械的部件
汽车、卡车和铁路车辆二用（汽油或柴油）发动机的部件
有特殊要求的6缸以上的发动机曲柄的轴系统 |
|
G6.3 |
6.3 |
加工机械设备用的机器飞轮
船舶用的主机叶轮机齿轮（商船用）泵叶轮离心分离机滚筒
机床和一般机械部件
叶片中型和大型电机转子
组装后的飞机用燃气轮机转子
有特殊要求的发动机部件增压机 |
|
G2.5 |
2.5 |
燃气轮机，蒸气轮机和船舶用主机叶轮机（商船用的）
刚性涡轮发电机转子
造纸滚子
涡轮压缩机
机床主轴
有特殊要求的中型和大型电机转子
小型电机转子
涡轮传动泵 |
|
G1 |
1 |
录音机和音响机器的转动部分
磨床的磨轮轴
有特殊要求的小型电机转子 |
|
G0.4 |
0.4 |
精密磨床的磨轮轴，砂轮和电机转子陀螺仪 |
1）所谓曲柄轴系统是指包括曲轴、飞轮、联轴器、滑轮等的整体。本标准中规定，活塞速度9m/s以下的为低速，超过9m/s，为高速柴油机发动机。发动机成品的转子质量应指属于上述注1）中曲柄轴系统的所有质量的总计，装配后的飞机用燃汽轮机转子和增压机的平衡度等级中包括G1至G16的幅度。
|
基准长度Li(mm) |
KL |
|
Z |
A |
B |
C |
D |
E |
|
450
500
560
630
710
800
900
1000
1120
1250
1400
1600
1800
2000
2240
2500
2800
3150
3550
4000
4500
5000
5600
6300
7100
8000
9000
10000
11200
12500
14000
16000 |
0.89
0.91
0.94
0.96
0.99
1.00
1.03
1.06
1.08
1.11
1.14
1.16
1.18
1.20 |
0.80
0.81
0.82
0.85
0.87
0.89
0.91
0.93
0.96
0.99
1.01
1.30
1.06
1.09
1.11
1.13
1.17
1.19 |
0.78
0.79
0.80
0.81
0.84
0.86
0.88
0.90
0.93
0.95
0.98
1.00
1.03
1.05
1.07
1.10
1.13
1.15
1.18
1.20 |
0.80
0.81
0.84
0.85
0.88
0.91
0.93
0.95
0.97
0.98
1.02
1.04
1.07
1.09
1.12
1.15
1.18
1.22 |
0.86
0.89
0.91
0.93
0.96
0.98
1.00
1.03
1.06
1.08
1.11
1.14 |
0.90
0.92
0.95
0.97
1.00
1.02
1.05
1.07
1.1
1.12
1.15
1.18 |
