Z系列行星摆线针轮减速机外形及安装尺寸（二）（JB-T2982-1994）

详细介绍：

发布时间：2007-6-26 16:42:53

分享到：

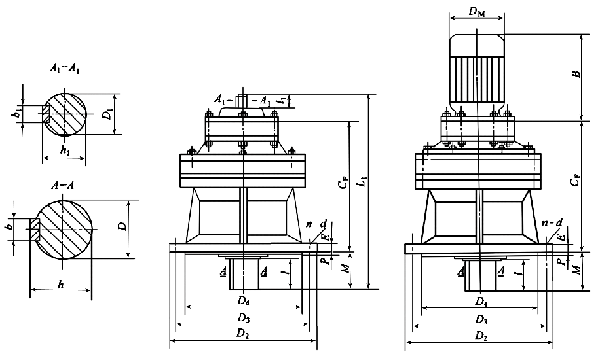

Z系列行星摆线针轮减速机外形及安装尺寸

ZLE、ZLED型减速器主要尺寸 /mm

规格		L₁	l	l₁	P	E	M	n-d	D₂	D₃	D₄	D	b	h	D₁	b₁	h₁	C_F	B	D_M
A 型	20	242	34	15	3	12	42	4-12	180	160	130	25	8	28	10	4	11.5	159.5	按电动机尺寸
	42	374	63	25	4	15	79	6-12	260	230	200	45	14	48.5	15	5	17	239
	53	473	79	35	4	20	93	6-12	340	310	270	55	16	59	18	6	20.5	307
	63	513	80	35	5	22	92	8-16	400	360	316	65	18	69	18	6	20.5	350
	74	578	98	40	5	22	114	8-18	430	390	345	80	22	85	22	6	24.5	388
	84	644	110	40	6	30	112	12-18	490	450	400	90	25	95	22	6	24.5	448
	85	692	110	45	6	30	112	12-18	490	450	400	90	25	95	30	8	33	475
	95	790	129	45	8	35	170	12-22	580	520	455	100	28	106	30	8	33	518
	106	884	140	54	10	40	174	12-22	650	590	520	110	28	116	35	10	38	586
	117	1106	184	65	10	50	210	12-38	880	800	680	130	32	137	40	12	43	758
	128	1503	320	70	10	60	370	8-39	1160	1020	900	180	45	190	45	14	48.5	796
B 型	52	425	75	22	5	20	80	6-13	340	310	270	56	16	60	15	5	17	296
	63	529	92	35	5	22	100	8-15	400	360	320	70	20	76	18	5	20	359
	85	658	108	55	5	30	115	12-18	490	450	400	90	24	97	30	8	33	543
	95	650	130	55	8	35	139	12-22	580	520	460	100	28	108	30	8	33	518

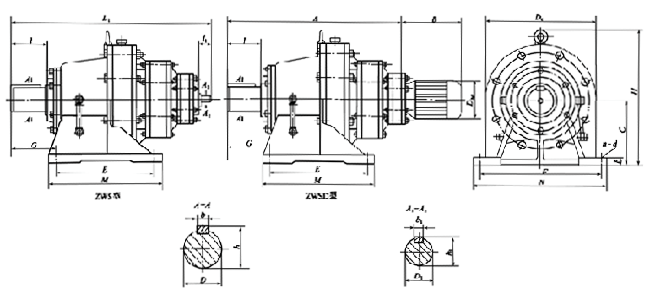

Z系列行星摆线针轮减速机外形及安装尺寸

ZWS、ZWSD型减速器主要尺寸 /mm

规格		L₁	l	l₁	G	E	M	D_c	H	C	F	N	R	n-d	D	b	h	D₁	b₁	h₁	A	B	D_M
A 型	420	392	74	15	169	145	195	230	275	150	290	330	22	4-16	45	14	48.5	10	4	11.5	353	按电动机尺寸
	742	633	109	25	145	320	380	360	460	220	420	470	30	4-22	80	22	85	15	5	17	578
	953	845	141	35	186	480	560	500	614	290	560	620	40	4-26	100	28	106	18	6	20.5	772
	1063	923	150	35	230	500	600	580	706	325	630	690	45	4-30	110	28	116	18	6	20.5	848
	1174	1160	202	40	324	330×2	810	710	883	420	800	880	50	6-32	130	32	137	22	6	24.5	1077
	1285	1593	330	45	485	420×2	1040	990	1163	540	1050	1160	60	6-45	180	45	190	30	8	33	1487

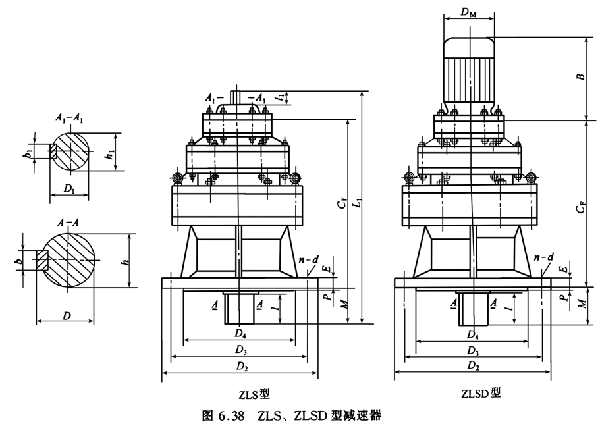

Z系列行星摆线针轮减速机外形及安装尺寸

ZLS、ZLSD型减速器主要尺寸 /mm

规格		L₁	l	l₁	P	E	M	n-d	D₂	D₃	D₄	D	b	h	D₁	b₁	h₁	C_F	B	D_M
A 型	420	392	63	15	4	15	79	6-12	260	230	200	45	14	48.5	10	4	11.5	274	按电动机尺寸
	742	637	98	25	5	22	114	8-18	430	390	345	80	22	85	15	5	17	464
	953	849	129	35	8	35	170	12-22	580	520	455	100	28	106	18	6	20.5	602
	1063	922	140	35	10	40	174	12-22	650	590	520	110	28	116	18	6	20.5	674
	1174	1187	184	40	10	45	210	12-38	880	800	680	130	32	137	22	6	24	867
	1285	1593	320	45	10	60	370	8-39	1160	1020	900	180	45	190	30	8	33	1117
