SB系列双摆线针轮减速机型号与标记（JB/T5561-1991）,减速机信息网标准查询

SB型双摆线针轮减速器（JB/T 5561-1991）是在摆线针轮减速器的基础上重新设计的一种传动装置，其特点：①采用一个针齿轮与一个内摆线轮和一个外摆线轮同时啮合，实现减速传动，省去了普通摆线针轮减速器必不可少的等角速W输出机构，传动原理见图6.39。②结构简单紧凑，整机零部件数比摆线针轮减速器减少20%～30%，制造工艺简化，成本低。③传动比i=-z₃/2（z₃为外摆线轮齿数），可以0.5进级。④效率高，单级传动整机效率达90%~96%。⑤多齿啮合，承载能力较高，运转平稳，噪声低。⑥偏心轴承受径向载荷大，但其尺寸无ω机构的限制，可选用较大规格的轴承，以保证轴承寿命。适用于冶金、矿山、建才、化工、轻工、纺织、能源、水泥等行业。

工作条件：最高转速为1500工作环境温度为-40~45℃，低于0℃时应采取预热润滑油措施。

型号与标记

1．型号

SB型一双摆线针轮减速器

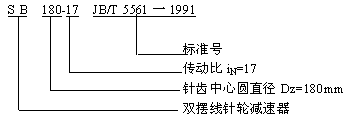

2．标记
