SB系列双摆线针轮减速机外形及安装尺寸、针齿中心圆直径及传动比（JB/T5561-1991）
  详细介绍：
发布时间：2007-6-26 16:56:03
 分享到：

    1．型式

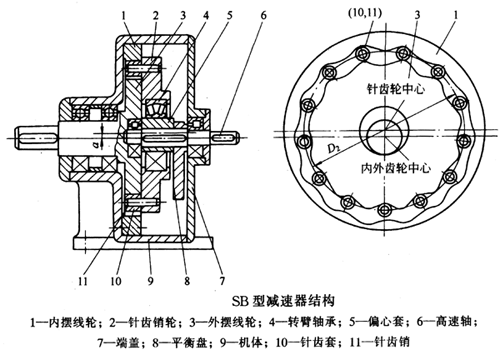

    SB型减速器结构见下图。
SB系列双摆线针轮减速机外形及安装尺寸、针齿中心圆直径及传动比
    SB型减速器外形见下图。
SB系列双摆线针轮减速机外形及安装尺寸、针齿中心圆直径及传动比
    2．尺寸
    SB型减速器主要尺寸见下表。
SB型减速器主要尺寸                   /mm
型号
A
B
L
H
D
h
d1
l1
b1
t1
SB120
200
205
285
252
197
112
18js6
28
6
20.5
SB150
230
250
344
312
241
140
20js6
36
6
22.5
SB180
280
300
417
350
277
160
24js6
36
8
27
SB220
310
340
457
420
333
190
28js6
42
8
31
SB270
370
420
561
500
405
235
35k6
58
10
38
SB330
425
480
607
560
475
260
38k6
58
10
41
SB390
470
560
712
665
550
315
42k6
82
12
45
SB450
520
640
758
738
616
355
45k6
82
14
48.5
型号
d2
l2
b2
t2
m1
m2
m3
C
n
d3
质量m/kg
SB120
28js6
42
8
31
160
175
36
18
4
12
27
SB150
35k6
58
10
38
185
200
48
20
4
14.5
40
SB180
42k6
82
12
45
220
250
48
22
4
20
74
SB220
50k6
82
14
53.5
250
290
55
25
4
20
120
SB270
60m6
105
18
64
300
360
63
30
4
25
197
SB330
70m6
105
20
74.5
335
410
69
35
4
30
275
SB390
80m6
130
22
85
370
490
70
40
4
30
359
SB450
95m6
130
25
100
410
560
90
45
4
30
490
针齿中心圆直径Dz                     /mm
Dz
120
150
180
220
270
330
390
450
传动比 i
i
5.5
7
9
11
14
17
23
29
35
