CW系列圆弧圆柱蜗杆减速器安装尺寸（二）（GB9147-88）

详细介绍：

发布时间：2007-6-27 8:35:34

分享到：

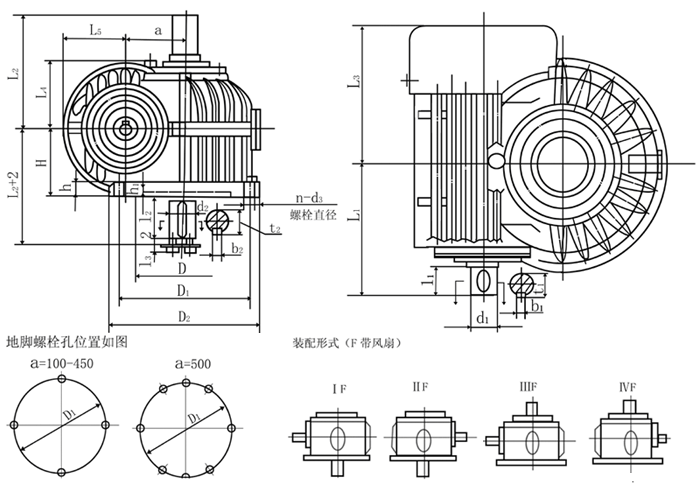

CWS125—CWS500型减速器外形和安装尺寸

CWS125—CWS500型减速器外形和安装尺寸

型号＼尺寸	a	D	D₁	D₂	L₃	L₄	L₅	h	h₁	H	i≤12.5
型号＼尺寸	a	D	D₁	D₂	L₃	L₄	L₅	h	h₁	H	d₁	I₁	b₁	t₁	L₁
125	125	230	280	320	202	134	125	32	8	132	32k6	58	10	35	218
160	160	300	360	400	245	157	142	32	8	160	42k6	82	12	45	277
200	200	370	435	480	295	181	180	38	8	190	48k6	82	14	51.5	324
250	250	470	540	600	360	210	210	40	8	212	55k6	82	16	59	380
280	280	550	640	700	390	226	215	45	8	225	60m6	105	18	64	430
315	315	605	700	760	430	243	235	50	10	250	65m6	105	18	69	470
355	355	700	805	880	480	256	235	55	10	265	70m6	105	20	74.5	515
400	400	765	875	950	515	278	247	60	10	265	75m6	105	20	79.5	545
450	450	875	990	1070	565	300	275	65	10	315	80m6	130	22	85	625
500	500	1000	1100	1180	655	344	300	75	10	375	90m6	130	25	95	680
型号＼尺寸	i≥16					d₂	I₂	b₂	t₂	L₂	I₃		地脚螺栓		kg(不含油）
型号＼尺寸	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	I₃		d₃	n	kg(不含油）
125	28js6	42	8	31	202	55k6	82	16	59	222	14		M12	4	95
160	32k6	58	10	35	253	65m6	105	18	69	270	15		M16	4	150
200	38k6	58	10	41	300	80m6	130	22	85	325	17		M16	4	270
250	42k6	82	12	45	380	100m6	165	28	106	385	17		M20	4	410
280	48k6	82	14	51.5	407	110m6	165	28	116	405	17		M24	4	550
315	48k6	82	14	51.5	447	120m6	165	32	127	420	17		M24	4	750
355	55k6	82	16	59	492	130m6	200	32	137	470	17		M30	4	930
400	60m6	105	18	64	545	150m6	200	36	158	490	24		M30	4	1200
450	65m6	105	18	69	600	170m6	240	40	179	560	24		M36	4	1650
500	70m6	105	20	74.5	655	190m6	280	45	200	640	24		M30	6	2190

CWO63—CWO100型减速器外形和安装尺寸

CWO63—CWO100型减速器外形和安装尺寸

型号＼尺寸	a	B₁	B₂	C₁	C₂	h	H	H₁	h₁	i≤12.5
型号＼尺寸	a	B₁	B₂	C₁	C₂	h	H	H₁	h₁	d₁	I₁	b₁	t₁	L₁
63	63	148	180	115	150	12	117	245	M12	19js6	28	6	21.5	128
80	80	175	200	140	170	15	145	296	M12	24js6	36	8	27	151
100	100	218	230	175	190	15	180	365	M12	28js6	42	8	31	182

型号＼尺寸	i≥16					d₂	I₂	b₂	t₂	L₂	L₃	L₄	重量(不含油)
型号＼尺寸	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	L₃	L₄	重量(不含油)
63	19js6	28	6	21.5	128	32k6	58	10	35	135	97	70	19.5
80	24js6	36	8	27	151	38k6	58	10	41	143	110	81	28 .5
100	24js6	36	8	27	176	42k6	82	12	45	182	130	95	43

CWO125—CWO250型减速器外形和安装尺寸

CWO125—CWO250型减速器外形和安装尺寸

型号＼尺寸	a	B₁	B₂	B₃	C₁	C₂	h	H	H₁	d₂	i≤12.5
型号＼尺寸	a	B₁	B₂	B₃	C₁	C₂	h	H	H₁	d₂	d₁	I₁	b₁	t₁	L₁
125	125	260	250	310	220	205	30	155	410	M16	32k6	58	10	35	218
140	140	285	275	345	230	225	30	195	485	M16	38k6	58	10	41	228
160	160	325	300	385	230	250	35	195	510	M16	42k6	82	12	45	277
180	180	350	320	420	260	270	35	220	600	M20	42k6	82	12	45	292
200	200	400	350	465	280	300	40	250	655	M20	48k6	82	14	51.5	324
225	225	440	380	505	325	325	40	275	700	M20	48k6	82	14	51.5	342
250	250	510	410	575	370	350	45	310	820	M24	55k6	82	16	59	380

型号＼尺寸	i≥16					d₂	I₂	b₂	t₂	L₂	L₃	L₄	L₅	重量 (不含油)
型号＼尺寸	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	L₃	L₄	L₅	重量 (不含油)
125	28js6	42	8	31	202	55k6	82	16	59	222	202	133	153	98
140	28js6	42	8	31	212	60m6	105	18	64	260	220	144	166	110
160	32k6	58	10	35	253	65m6	105	18	69	270	245	156	186	150
180	32k6	58	10	35	268	75m6	105	20	79.5	290	260	173	200	210
200	38k6	58	10	41	300	80m6	130	22	85	325	295	188	235	270
225	38k6	58	10	41	318	90m6	130	25	95	340	320	193	247	335
250	42k6	82	12	45	380	100m6	165	28	106	385	360	210	285	410
