GCWU型低速级蜗杆在蜗轮之下的齿轮-蜗杆减速器的装配形式与主要尺寸（JB/T7008-1993）
  详细介绍：
发布时间：2007-6-28 9:37:04
 分享到：


蜗杆减速器的装配形式与主要尺寸

型号\尺寸
a
a1
B1
B2
C1
C2
i=35.5～56、100、112
i=63～90、125～180
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
GCWU100
100
63
225
240
190
200
22j6
36
6
24.5
255
19j6
28
6
21.5
247
GCWU125
125
63
260
250
226
205
22j6
36
6
24.5
273
19j6
28
6
21.5
265
GCWU160
160
80
325
300
230
250
28j6
42
8
31
329
24j6
36
8
27
323
GCWU200
200
100
400
350
280
300
42k6
82
12
45
443
28j6
42
8
31
403
GCWU250
250
125
510
410
370
350
48k6
82
14
51.5
538
38k6
58
10
41
514
GCWU315
315
160
640
530
470
445
65m6
105
18
69
635
48k6
82
14
51.5
612
GCWU355
355
160
730
580
540
490
65m6
105
18
69
680
48k6
82
14
51.5
657
GCWU400
400
200
790
620
620
530
80m6
130
22
85
785
60m6
105
18
64
760
GCWU450
450
200
885
680
700
580
80m6
130
22
85
838
60m6
105
18
64
813
GCWU500
500
250
1015
750
760
640
100m6
165
28
106
995
80m6
130
22
85
960

型号\尺寸
i=200～315
d2
l2
b2
t2
L2
L3
L4
L5
h
H
H1
d1
l1
b1
t1
L1
GCWU100
14j6
25
5
16
244
48k6
82
14
51.5
212
180
121
139
25
175
340
GCWU125
14j6
25
5
16
262
55m6
82
16
59
222
202
133
147
30
188
408
GCWU160
19j6
28
6
21.5
315
65m6
105
18
69
270
245
156
172
35
240
510
GCWU200
22j6
36
6
24.5
397
88m6
130
22
85
325
295
180
197
40
300
650
GCWU250
28j6
42
8
31
498
100m6
165
28
106
385
360
209
228
45
350
785
GCWU315
38k6
58
10
41
588
120m6
165
32
127
420
430
242
289
50
440
980
GCWU355
38k6
58
10
41
633
130m6
200
32
137
470
480
255
315
55
460
1085
GCWU400
48k6
82
14
51.5
737
150m6
200
36
158
490
515
277
335
60
515
1175
GCWU450
48k6
82
14
51.5
790
170m6
240
40
179
560
575
299
367
65
555
1310
GCWU500
60m6
105
18
64
935
190m6
280
45
200
640
655
343
403
80
650
1450

型号\尺寸
H2
d3
质量m/kg
GCWU100
212
14.5
69
GCWU125
250
18.5
101
GCWU160
320
18.5
160
GCWU200
400
24
283
GCWU250
475
28
425
GCWU315
595
35
750
GCWU355
655
35
960
GCWU400
715
35
1300
GCWU450
805
42
1760
GCWU500
900
42
2530

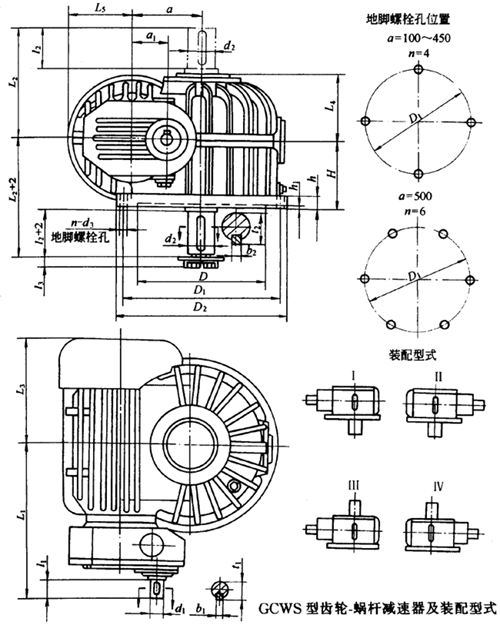

蜗杆减速器的装配形式与主要尺寸

型号\尺寸
a
a1
D
D1
D2
L3
L4
L5
h
h1
i=35.5～56、100、112
d1
l1
b1
t1
L1
GCWS100
100
63
190
240
270
180
122
115
28
5
22j6
36
6
24.5
255
GCWS125
125
63
230
280
320
202
134
125
32
8
22j6
36
6
24.5
273
GCWS160
160
80
300
360
400
245
157
142
32
8
28j6
42
8
31
329
GCWS200
200
100
370
435
480
295
181
180
38
8
42k6
82
12
45
443
GCWS250
250
125
470
540
600
360
210
210
40
8
48k6
82
14
51.5
538
GCWS315
315
160
605
700
760
430
243
235
50
10
65m6
105
18
69
635
GCWS355
355
160
700
805
880
480
256
235
55
10
65m6
105
18
69
680
GCWS400
400
200
765
875
950
515
278
247
60
10
80m6
130
22
85
785
GCWS450
450
200
875
990
1070
565
300
275
65
10
80m6
130
22
85
838
GCWS500
500
250
1000
1100
1180
655
344
300
75
10
100m6
165
28
106
995

















型号\尺寸
i=63～90、125～180
i=200～315
d2
l2
b2
t2
L2
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
GCWS100
19j6
28
6
21.5
247
14j6
25
5
16
244
48k6
82
14
51.5
212
GCWS125
19j6
28
6
21.5
265
14j6
25
5
16
262
55m6
82
16
59
222
GCWS160
24j6
36
8
27
323
19j6
28
6
21．5
315
65m6
105
18
69
270
GCWS200
28j6
42
8
31
403
22j6
36
6
24．5
397
80m6
130
22
85
325
GCWS250
38k6
58
10
41
514
28j6
42
8
31
498
100m6
165
28
106
385
GCWS315
48k6
82
14
51.5
612
38k6
58
10
41
588
120m6
165
32
127
420
GCWS355
48k6
82
14
51.5
657
38k6
58
10
41
633
130m6
200
32
137
470
GCWS400
60m6
105
18
64
760
48k6
82
14
51．5
737
150m6
200
36
158
490
GCWS450
60m6
105
18
64
813
48k6
82
14
51．5
790
170m6
240
40
179
560
GCWS500
80m6
130
22
85
960
60m6
105
18
64
935
190m6
280
45
200
640

















型号\尺寸
l3
H
d3
质量m/kg
GCWS100
11
132
14.5
79
GCWS125
14
132
14.5
104
GCWS160
15
160
18.5
162
GCWS200
17
190
18.5
293
GCWS250
17
212
24
440
GCWS315
17
250
28
800
GCWS355
17
265
35
980
GCWS400
24
265
35
1300
GCWS450
24
315
42
1750
GCWS500
24
375
35
2390

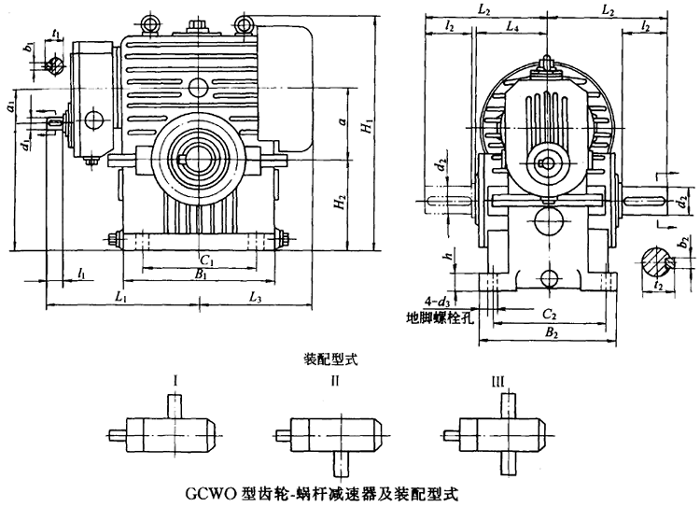

蜗杆减速器的装配形式与主要尺寸

型号\尺寸
a
a1
i=35.5～56、100、112
i=63～90、125～180
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
GCWO100
100
63
22j6
36
6
24.5
255
19j6
28
6
21.5
247
GCWO125
125
63
22j6
36
6
24.5
273
19j6
28
6
21.5
265
GCWO160
160
80
28j6
42
8
31
329
24j6
36
8
27
323
GCWO200
200
100
42k6
82
12
45
443
28j6
42
8
31
403
GCWO250
250
125
48k6
82
14
51.5
538
38k6
58
10
41
514

型号\尺寸
i=200～315
d2
l2
b2
t2
L2
L3
L4
d1（j6）
l1
b1
t1
L1
GCWO100
14
25
5
16
244
48k6
82
14
51．5
212
180
121
GCWO125
14
25
5
16
262
55m6
82
16
59
222
202
133
GCWO160
19
28
6
21.5
315
65m6
105
18
69
270
245
156
GCWO200
22
36
6
24.5
397
80m6
130
22
85
325
295
188
GCWO250
28
42
8
31
498
100m6
165
28
106
385
360
209

型号\尺寸
B1
B2
C1
C2
h
H
H1
H2
d3
质量m/kg
GCWO100
225
240
190
200
25
213
380
150
14.5
74
GCWO125
260
250
220
205
30
218
410
155
18.5
107
GCWO160
325
300
230
250
35
275
510
195
18.5
162
GCWO200
400
350
280
300
40
350
655
250
24
293
GCWO250
510
410
370
350
45
435
820
310
28
440
