TP型平面包络环面蜗轮减速器外形、安装尺寸（JB/T9051-1999）

详细介绍：

发布时间：2007-6-29 13:16:19

分享到：

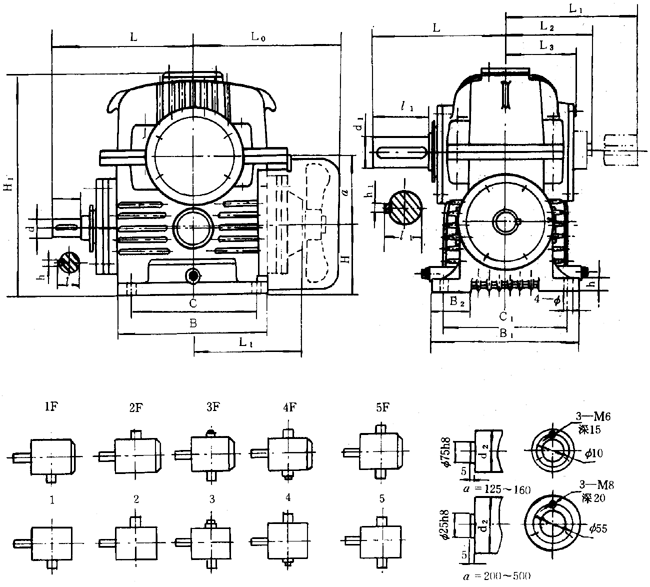

外形、安装尺寸

型号	a	B	B₁	B₂	C	C₁	H	H₁	h	L	L₁	L₂	L₃	L₄	L₅	l	l₁	d	d₁	d₂	b	b₁	t	t₁	φ	质量（kg）
TPU125 TPU160 TPU200 TPU250 TPU315 TPU400 TPU500	125 160 200 250 315 400 500	300 380 450 600 720 850 1060	300 375 450 550 590 720 900	70 100 125 150 120 160 200	250 320 370 500 630 750 920	250 310 370 450 500 620 760	125 160 200 225 280 320 400	422 54 650 820 990 1200 1490	30 40 40 50 65 75 90	307 375 420 530 630 720 850	320 375 400 495 600 720 840	185 210 235 290 360 425 495	280 360 435 520 605 692 845	205 280 345 408 492 558 686	175 190 225 270 345 405 488	82 82 82 105 130 165 165	140 170 170 210 250 300 350	40 50 55 65 80 100 110	70 85 95 120 140 180 200	80 95 110 140 160 200 240	12 14 16 18 22 28 32	20 25 28 32 36 45 45	43 53.5 59 69 85 106 117	74.5 90 101 127 148 190 210	19 24 28 35 39 48 56	157 258 475 800 1450 2500 4500

TPS型减速器外形、安装尺寸

型号	a	(φ)D	(φ)D₁	h₁	(φ)B	8₁	B₂	H	L	L₂	L₃	L₄		l	l₁	d	d₁	b	b₁	t	t₁	h	φ	质量（kg）
TPS125 TPS160 TPS200 TPS250 TPS315 TPS400 TPS500	125 160 200 250 315 400 500	380 530 650 800 920 1100 1340	280 380 480 600 710 850 1060	6 10 10 12 15 15 20	330 470 580 700 820 1000 1200	265 338 405 495 623 740 920	193 268 335 400 460 550 675	180 200 250 280 355 420 530	307 375 425 530 630 720 850	280 365 436 520 605 692 845	209 280 336 408 497 558 686	320 375 400 495 600 720 840	175 190 210 270 340 405 488	82 82 82 105 130 165 165	140 170 170 210 250 300 350	40 50 55 65 80 100 110	70 85 95 120 140 180 200	12 14 16 18 22 28 32	20 25 28 32 36 45 45	43 53.5 59 69 85 106 117	74.5 90 101 127 148 190 210	25 40 40 50 65 75 90	19 24 32 35 39 48 56	170 290 530 930 1650 2800 4800

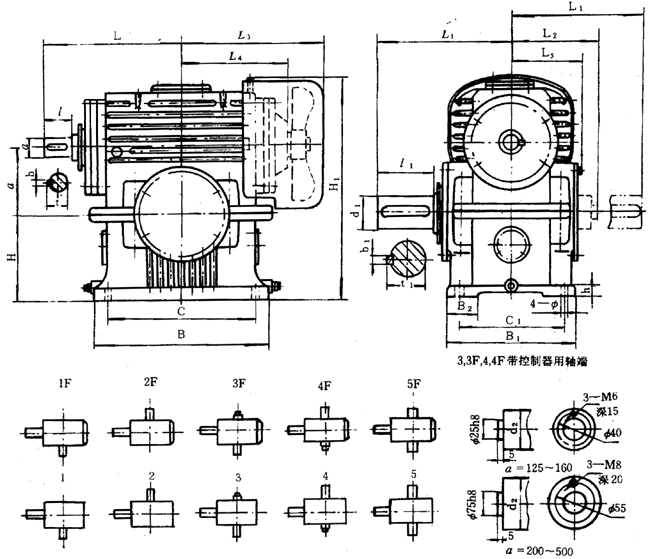

TPA型减速器外形及安装尺寸

型号	a	B	B₁	B₂	C	C₁	H	H₁	h	L	L₁	L₂	L₃	L₄	L₅	l	l₁	d	d₁	d₂	b	b₁	t	t₁	φ	质量（kg）
TPA125 TPA160 TPA200 TPA250 TPA315 TPA400 TPA500	125 160 200 250 315 400 500	360 460 540 720 850 950 1180	300 320 400 480 600 720 900	50 80 100 120 140 170 200	310 400 450 620 750 850 1040	250 260 320 380 500 620 760	180 225 250 315 400 500 630	438 550 658 792 1000 1200 1530	30 40 40 50 65 75 90	307 375 420 530 630 720 850	320 375 400 495 600 720 840	185 210 265 290 360 425 495	280 365 436 520 605 690 845	205 280 345 406 492 540 680	175 190 224 270 345 410 488	82 82 82 105 130 165 165	140 170 170 210 250 300 350	40 50 55 65 80 100 110	70 85 95 120 140 180 200	80 95 110 140 160 200 240	12 14 16 18 22 28 32	20 25 28 32 36 45 45	43 53.5 59 69 85 106 117	74.5 90 101 127 148 190 210	19 24 28 35 39 48 56	165 285 510 900 1550 2650 4700
