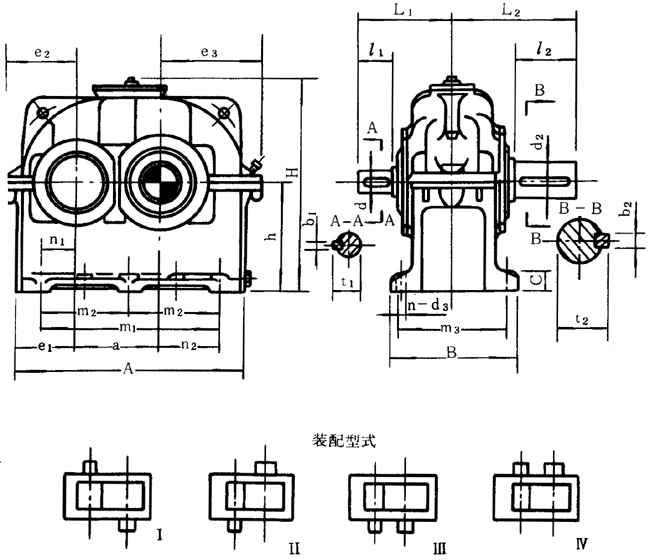

ZDY系列圆柱齿轮减速器外形及安装尺寸（JB/T8853-1999）,减速机信息网标准查询

规格 ZDY	A	B	H≈	a	i=1.25～2.8					i=3.15～4.5					i=5～5.6
规格 ZDY	A	B	H≈	a	d₁(m6)	l₁	L₁	b₁	t₁	d₁(m6)	l₁	L₁	b₁	t₁	d₁(m6)	l₁	L₁	b₁	t₁
80	235	150	210	80	28	42	112	8	31	24	36	106	8	27	19	28	98	6	21.5
100	290	175	260	100	42	82	167	12	45	28	42	127	8	31	22	36	121	6	24.5
125	355	195	330	125	48	82	182	14	51.5	38	58	158	10	41	28	42	142	8	31
160	445	245	403	160	65	105	225	18	69	48	82	202	14	51.5	38	58	178	10	41
200	545	310	507	200	80	130	275	22	85	60	105	250	18	64	48	82	227	14	51.5
250	680	370	662	250	100	165	340	28	106	80	130	305	22	85	60	105	280	18	64
280	755	450	722	280	110	165	385	28	116	85	130	350	22	90	65	105	325	18	69
315	840	500	770	315	130	200	445	32	137	95	130	375	25	100	75	105	350	20	79.5
355	930	550	930	355	140	200	470	36	148	100	165	435	28	106	90	130	400	25	95
400	1040	605	982	400	150	200	485	36	158	110	165	450	28	116	95	130	415	25	100
450	1150	645	1090	450	160	240	545	40	169	120	165	470	32	127	100	165	470	28	106
500	1290	710	1270	500	180	240	580	45	190	130	200	540	32	137	120	165	505	32	127
560	1440	780	1360	560	200	280	660	45	210	150	200	580	36	158	130	200	580	32	137
规格 ZDY	d₂(m6)	l₂	L₂	b₂	t₂	C	m₁	m₂	m₃	n₁	n₂	e₁	e₂	e₃	h	地脚螺栓孔		重量 kg	润滑油量L
规格 ZDY	d₂(m6)	l₂	L₂	b₂	t₂	C	m₁	m₂	m₃	n₁	n₂	e₁	e₂	e₃	h	d₃	n	重量 kg	润滑油量L
80	32	58	128	10	35	18	180	—	120	40	60	67.5	81	101	100	12	4	14	0.9
100	48	82	167	14	51.5	22	225	—	140	52.5	72.5	85	102	122	125	15		26	1.6
125	55	82	182	16	59	25	290	—	160	65	100	97.5	119	155	160	15		76	3.2
160	70	105	225	20	74.5	32	355	—	200	73	122	118	141	190	200	18.5	4	115	6.5
200	90	130	275	25	95	40	425	—	255	80	145	140	169	235	250	24	4	228	12.5
250	110	165	340	28	116	50	550	275	305	110	190	175	214	295	315	28	6	400	23
280	130	200	420	32	137	50	620	310	380	120	220	187.5	228	328	355	28	6	540	36
315	140	200	445	36	148	63	700	350	420	137.5	247.5	207.5	254	364	400	35		800	45
355	150	200	470	36	158	63	770	385	470	142.5	272.5	222.5	269	397	450	35		870	70
400	160	240	525	40	169	80	850	425	510	150	300	245	304	454	500	42	6	1640	90
450	170	240	545	40	179	80	950	475	550	165	335	265	331	501	560	42		2100	125
500	190	280	620	45	200	100	1080	540	610	190	390	295	418	618	630	42		3100	180
560	240	330	790	56	252	100	1200	600	680	205	435	325	432	662	710	48	6	3730	250
