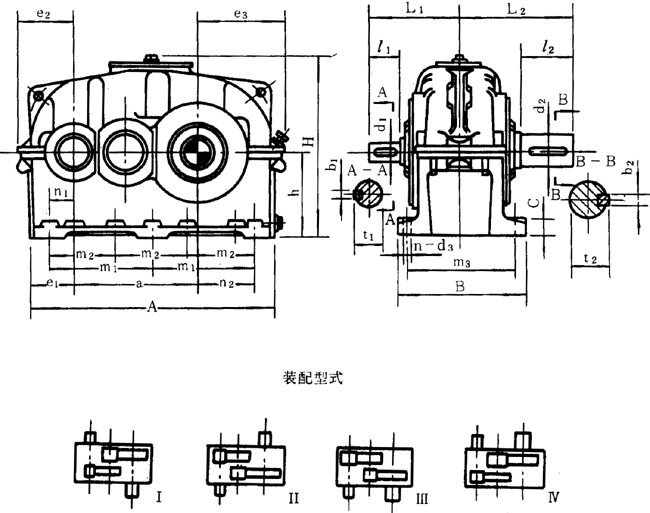

ZLY系列圆柱齿轮减速器外形及安装尺寸（JB/T8853-1999）,减速机信息网标准查询

规格 ZLY	A	B		H　　≈		a	i=6.3～11.2									i=12.5～20										d₂(m6)		ι₂	L₂		b₂	t₂
							d₁(m6)			ι₁	L₁		b₁		t₁	d₁(m6)			ι₁		L₁		b₁	t₁
112	385	215		265		192	24			36	141		8		27	22			36		141		6	24.5		48		82	192		14	51.5
125	425	235		309		215	28			42	157		8		31	24			36		151		8	27		55		82	197		16	59
140	475	245		335		240	32			58	185		10		35	28			42		167		8	31		65		105	230		18	69
160	540	290		375		272	38			58	198		10		41	32			58		198		10	35		75		105	245		20	79.5
180	600	320		435		305	42			82	232		12		45	32			58		208		10	35		85		130	285		22	90
200	665	355		489		340	48			82	247		14		51.5	38			58		223		10	41		95		130	300		25	100
224	755	390		515		384	48			82	267		14		51.5	42			82		267		12	45		100		165	355		28	106
250	830	450		594		430	60			105	315		18		64	48			82		292		14	51.5		110		165	380		28	116
280	920	500		670		480	65			105	340		18		69	55			82		317		16	59		130		200	440		32	137
315	1030	570		780		539	75			105	365		20		79.5	60			105		365		18	64		140		200	470		36	148
355	1150	600		870		605	85			130	410		22		90	70			105		385		20	74.5		170		240	530		40	179
400	1280	690		968		680	90			130	440		25		95	80			130		440		22	85		180		240	560		45	190
450	1450	750		1065		765	100			165	515		28		106	85			130		480		22	90		220		280	640		50	231
							i=6.3～12.5									i=14～20
500	1600	830		1190		855	110			165	555		28		116	95			130		520		25	100		240		330	730		56	252
560	1760	910		1320		960	120			165	575		32		127	110			165		575		28	116		280		380	820		63	292
630	1980	1010		1480		1080	140			200	660		36		148	120			165		625		32	127		300		380	870		70	314
710	2220	1110		1653		1210	160			240	740		40		169	140			200		700		36	148		340		450	990		80	355
规格ZLY		C	m₁		m₂			m₃	n₁			n₂		e₁			e₂	e₃		h		地脚螺栓孔					重量 kg			润滑油量L
																						d₃			n
112		22	160		—			180	43			85		75.5			92	134		125		15			6		60			3
125		25	180		—			200	45			100		77.5			98	153		140		15					69			4.3
140		25	200		—			210	47.5			112.5		85			106	171		160		15					105			6
160		32	225		—			245	58			120		103			126	188		180		18.5			6		155			8.5
180		32	250		—			275	60			135		110			134	209		200		18.5					185			11.5
200		40	280		—			300	65			155		117.5			148	238		225		24					260			16.5
224		40	310		—			335	70.5			165.5		137.5			168	263		250		24			6		370			23
250		50	350		—			380	80			190		145			184	293		280		28					527			32
280		50	380		—			430	75			205		155			195	325		315		28					700			46
315		63	420		—			490	78			223		173			219	364		355		35					845			65
355		63	475		—			520	92.5			252.5		192.5			238	398		400		35			6		1250			90
400		80	520		—			590	95			265		215			275	445		450		42			6		1750			125
450		80	—		400			650	117.5			317.5		242.5			305	505		500		42			8		2650			180
500		100	—		440			710	120			345		262.5			337	557		560		48			8		3400			250
560		100	—		490			790	120			390		265			354	624		630		48					4500			350
630		125	—		540			870	115			425		295			384	694		710		56					6800			350
710		125	—		610			950	140			480		335			440	780		800		56					8509			520
