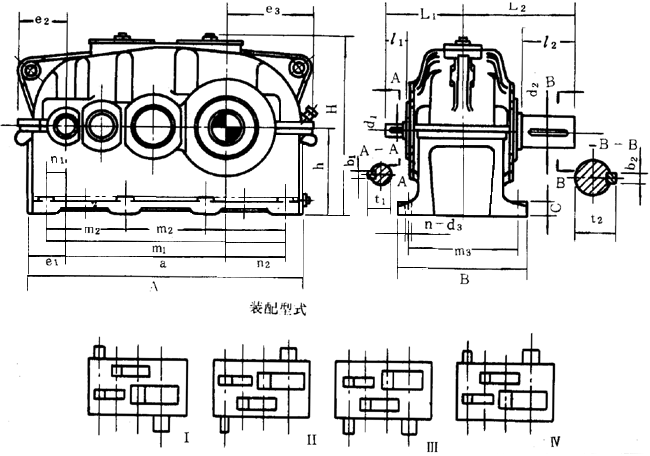

ZSY系列圆柱齿轮减速器外形及安装尺寸（JB/T8853-1999）,减速机信息网标准查询

规格	A		B		H　　≈		a		i=22.4～71								i=80～100									d₂(m6)		ι₂		L₂	b₂		t₂
									d₁(m6)		ι₁	L₁		b₁	t₁		d₁(m6)		ι₁		L₁		b₁		t₁
160	600		290		375		352		24		36	166		8	27		19		28		158		6		21.5	75		105		245	20		79.5
180	665		320		435		395		28		42	187		8	31		22		36		181		6		24.5	85		130		285	22		90
200	745		355		492		440		32		58	218		10	35		22		36		196		6		24.5	95		130		300	25		100
224	840		390		535		496		38		58	233		10	41		24		36		211		8		27	100		165		355	28		106
250	930		450		589		555		42*		82*	282		12	45		32		58		258		10		35	110		165		380	28		116
280	1025		500		662		620		48		82	307		14	51.5		38		58		283		10		41	130		200		440	32		137
315	1160		570		749		699		48		82	337		14	51.5		42		82		337		12		45	140		200		470	36		148
									i＝22.4～35.5								i＝40～90
355	1280		600		870		785		60		105	380		18	64		48		82		357		14		51.5	170		240		530	40		179
400	1420		690		968		880		65		105	410		18	69		55		82		387		16		59	180		240		560	45		190
450	1610		750		1067		989		70		105	450		20	74.5		60		105		450		18		64	220		280		640	50		231
									i＝22.4～45								i＝50～90
500	1790		830		1170		1105		80		130	515		22	85		65		105		490		18		69	240		330		730	56		252
560	2010		910		1320		1240		95		130	530		25	100		75		105		505		20		79.5	280		380		820	63		292
630	2260		1030		1480		1395		110		165	625		28	116		85		130		590		22		90	300		380		880	70		314
710	2540		1160		1655		1565		120		165	685		32	127		90		130		650		25		95	340		450		1010	80		355
规格		C		m₁		m₂		m₃		n₁			n₂			e₁		e₂		e₃		h		地脚螺栓孔					质量/kg			润滑油量/L
																								d₃			n
160		32		510		170		245		38			120			83		107		188		180		18.5			8		170			10
180		32		570		190		275		37.5			137.5			85		109		209		200		18.5					205			14
200		40		630		210		300		40			150			97.5		128		238		225		24					285			19
224		40		705		235		335		43.5			165.5			110.5		141		263		250		24			8		390			26
250		50		810		270		380		60			195			120		158		293		280		28					540			36
280		50		855		285		430		35			200			120		160		325		315		28					750			53
315		63		960		320		490		40			221			143		189		364		355		35					940			75
355		63		1080		360		520		42.5			252.5			143		188		398		400		35			8		1400			115
400		80		1200		400		590		45			275			155		215		445		450		42					1950			160
450		80		1350		450		650		48			313			178		240		505		500		42					2636			220
500		100		1500		500		710		55			335			200		277		557		560		48			8		3800			300
560		100		1680		560		790		70			370			235		324		624		630		48					5100			450
630		125		1890		630		890		72.5			422.5			255		344		694		710		56					7060			520
710		125		2130		710		1000		92.5			472.5			297.5		400		780		800		56					9205			820
