GS系列高速渐开线圆柱齿轮箱适用范围及分类（JB/T7514-94）
  详细介绍：
发布时间：2007-6-30 13:31:33
 分享到：

1.1适用范围
该系列适用于小齿轮转速为1000～20000r/min、节圆线速度不小于25m/s、结构形式为外啮合的直齿、斜齿或人字齿的单级、闭式、平行轴、硬齿面的齿轮箱。
1.2分类
（1）装配型式

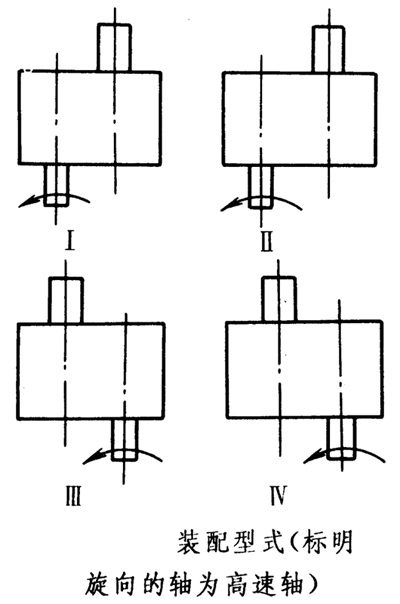

齿轮箱的装配有四种型式，具体型式见下图。
圆柱齿轮箱适用范围及分类
（2）齿轮箱标记
齿轮箱代号包括齿轮箱的型号、中心距、公称传动比以及装配型式。
1）齿轮箱型号    以GS表示高速渐开线圆柱齿轮箱。

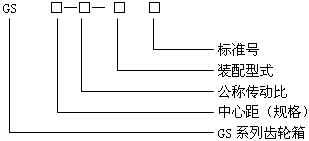

2）标记方法。
圆柱齿轮箱适用范围及分类
3）标记示例    中心距为250mm，公称传动比为6.50，装配型式为Ⅱ，其代号为
GS250-6.5-Ⅱ     JB/T7514—94
（3）基本参数
1）齿轮模数应符合GB1357的规定，其范围为1.5～10mm。
2）GS系列齿轮箱的规格以中心距的数值大小来划分，中心距应符合表2.4-1的规定。
表2.4-1   GS系列齿轮箱中心距   （mm）
160
200
224
250
280
315
355
400
450
500
530
560
600
630
670
—
3）公称传动比i=1.0～8.0，实际传动比应满足用户要求，允许相对误差在0.5％的范围内。
4）齿轮基本齿廓应符合GB1356规定。特殊情况下，允许设计者采用其他渐开线齿廓。
