2.3.1.1用途与工作特点
普通蜗轮滚刀是加工圆柱形线性蜗杆（如何基米德蜗杆、法向直廓蜗杆和渐开线蜗杆）传动中蜗轮常用的刀具（以下简称蜗轮滚刀）。
蜗轮滚刀一 形和齿轮滚刀相似。但是，切削过程有所不同，蜗轮滚刀处于蜗杆的位置与被切蜗轮相啮合；蜗轮滚刀与蜗轮的轴交角和中心距，也相同于工作蜗杆与蜗轮啮合状态，蜗轮滚刀的基本蜗杆类型应与工作蜗杆相同，且主要参数如模数，齿形角，分度圆直径、罗纹头数，罗纹升角和螺纹方向等，均须与工作蜗杆一致，因此，蜗轮滚刀是一种专用刀具。
2.3.1.2蜗轮滚刀的进刀方向

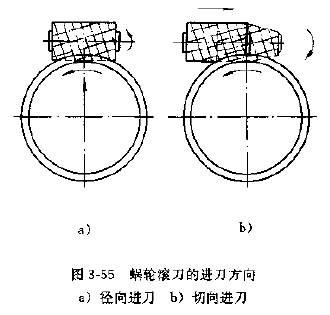

蜗轮滚刀切制蜗轮时，有两种进刀方法，径向进刀法和切向进刀法，见图3-55。
径向进刀法是一种常用的蜗轮切削法，但因蜗轮滚刀槽数有限，加工出的蜗轮齿面易产生明显的棱度。
切向进刀法切制蜗轮时，包络蜗轮齿面的切削刃数增加，蜗轮齿面的棱度减小，使用切向进刀法时，滚齿机必须有切向进刀机构，同时蜗杆副能进行切向装配。
2.3.1.3普通蜗轮滚刀的设计计算。

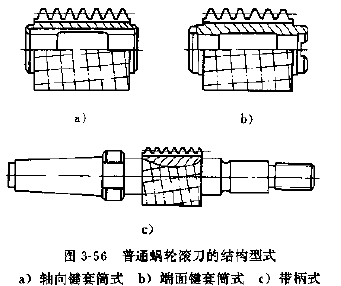

1.结构型式，蜗轮滚刀的结构型式分为套筒式和带柄式两种，见图3-56，m7普通蜗轮滚刀。
1）q值法确定的结构型式，当符合或大于蜗杆直径系数q值时，可采用套装失，在蜗杆的q值大于表中数值时，可适当采用较大的孔径；在蜗杆的q值小于表中数值时，只能选用带柄式，见表3-137。
表3-137 套装式蜗轮滚刀的最小q值
|
模数m |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
14 |
16 |
18 |
20 |
|
孔径d |
27 |
27 |
32 |
32 |
32 |
32 |
32 |
32 |
32 |
40 |
40 |
|
Q值 |
15 |
13.5 |
13 |
12.5 |
11 |
10 |
9 |
9 |
9 |
9 |
9 |
