7齿圈径向跳动的检验
7.1测量方法和测量仪器
齿圈径向跳动ΔFr的测量方法有直接法和间接法。
直接法的测量仪器有齿圈径向跳动检查仪和成和测齿仪等。
间接法的测量仪器有齿轮单面啮合整体误差测量仪、万能齿轮测量机以及三坐标测量机等。
7.1.1直接法测量原理
直接法测量原理参见图15。以被测齿轮回转轴线为基准，将测头依次与齿轮各齿槽齿高中部双面接触，测头相对于齿轮回转基准轴线的最大径向变动量即为ΔFr。

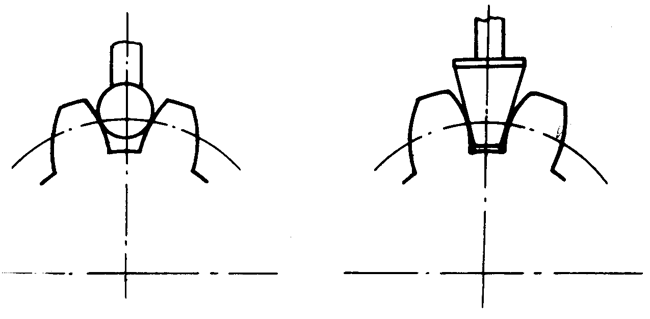

图15直接法测量原理图
7.1.2间接法测量原理
按16.1.1和16.1.2所述的测量原理，先测出齿轮双向截面整体误差曲线，在该曲线上按误差定义取出ΔFr。
7.2测量
间接测量法见16.2。
7.2.1测量仪器的检定
仪器应按检定规程或其他有关技术文件的规定进行检定，经法定部门检定合格后方准使用。
7.2.2测头的选择
可选用球形测头，也可以选用圆锥形测头。测头直径应根据被测齿轮模数来选择，使测头与被测齿槽的左右齿面在齿高中部接触。
7.2.3测量基准的确定
见附录B（补充件）。
7.2.4测量位置的确定
齿圈径向跳动应在齿宽中部，对齿轮每个齿槽进行测量。对于齿宽大于160mm的齿轮，应至少测量上、下三个截面，上下截面各距端面约百分之十五齿宽。
7.2.5测量的不确定度
齿圈径向跳动的测量不确定度UFr不应大于被测齿轮齿圈径向跳动公差的三分之一。
当不能确定测量不确定度是否能满足上述要求时，应进行测量不确定度的计算。
UFr（μm）按下式计算：
式中：δ1——仪器的示值变动性[见附录A（补充件），也允许按仪器检定规和确定]，μm；
δ2——传感器的示值误差，μm；
δ3——被测齿轮测量时的安装偏心引起的测量误差，μm。
δ3=2e……………………………………（37）
7.3测量结果处理
ΔFr的测量结果可用直接法直接在指示表上读出。也可以在用间接法测得的双向截面整体误差曲线上取值（详见16.3.2.1）。
直接法测量时，测头与被测齿轮作双面接触逐齿测量，测头相对于被测齿轮回转中心径向距离的最大变动量为ΔFr。
以在7.2.4所规定的各测量位置中测得的最大齿圈径向跳动作为测量结果。
ΔFr在被测齿轮双侧齿面的径向计值（μm），以其它方向测量时，应对测得值进行换算，见附录C（补充件）。
