8公法线长度变动的检验
8.1测量仪器和测量原理
8.1.1测量仪器
公法线长度变动ΔFw的测量仪器有：公法线千分尺、公法线指示千分尺、公法线指示卡规、万能测齿仪，以及万能工具显微镜等测量仪器。
8.1.2测量原理
公法线测量原理参见图16。测量不需要以被测齿轮回转轴线为基准。两个跨一定齿数的具有平行量面的量爪2、4，大约在被测齿轮1的齿高中部与两异侧齿面相切，逐齿测量公法线长度。各公法线长度的最大差值即为ΔFw。

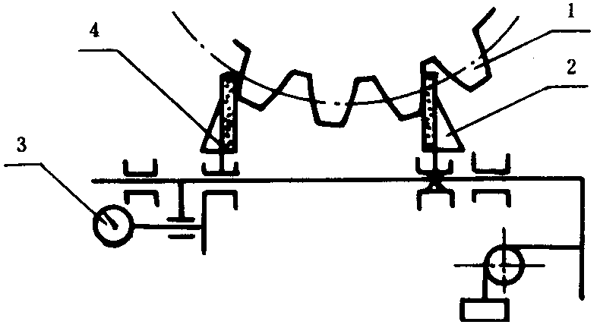

图16 公法线测量原理图
1—被测齿轮；2、4—测量爪；3—传感器
8.2测量
8.2.1测量仪器的检定
仪器应按检定规程或其它有关技术文件的规定进行检定，经法定部门检定合格和后方准使用。
8.2.2测量位置的确定
两平行量爪应跨一定齿数，保证两测量面大约位于齿高中部与两异侧齿面相切。
应在齿宽中部逐齿测量公法线长度。
8.2.3测量的不确定度
公法线长度的测量不确定度UFw不应大于被测齿轮公法线长度变动公差的五分之一。
当不能确定测量不确定度是否能满足上述要求时，应进行测量不确定度的计算。
UFw（μm）按下式计算：
式中：δ1——仪器的示值变动性[见附录A（补充件），也允许按仪器检定规程确定]，μm；
δ2——传感受器的示值误差，μm；
δ3——温度误差引起的测量误差，μm；
δ3=Wk[α（t-20）-αo(to-20)]·1000……………………（39）
8.3测量结果处理
被测齿轮整周内逐齿所测得的公法线长度中最大值与最小值之差即为ΔFw。
ΔFw应在被测齿面法线方向计值（μm），以其它方向测量时，应对测得值进行换算，见附录C（补充件）。
