18齿轮副接触斑点的检验
18.1测量方法和测量仪器
齿轮副接触斑点的测量方法有光泽法和着色法。
齿轮副接触斑点的检验应在箱体中进行，也可以在齿轮副滚动试验机上或齿轮式单面啮合检查仪上进行。
18.1.1光泽法的测量原理
光泽法是在被测齿轮副齿面上不涂涂料进行测量，经足够时间的啮合运转，使齿面能见到清晰的擦亮痕迹。
18.1.2着色法的测量原理
先在被测齿轮副中的小齿轮部分齿齿面上涂以适当的厚度的涂料，攀动小齿轮轴使齿轮副作工作齿面的啮合，直至齿面上出现清晰的涂料被擦掉的痕迹。
18.2测量
18.2.1测量仪器的检定
仪器应按检定规程或其它有关技术文件的规定进行检定，经法定部门检定合格后方准使用。
18.2.2测量基准的确定
见附录B（补充件）。
18.2.3测量位置的确定
应在中心距和使用时中心距相同的情况下对左右齿面时行测量。单侧齿面工作的齿轮许只测工作侧齿面。
18.2.4着色法的涂层
涂层应涂于小齿轮的不少于5个齿的工作齿面上。涂层应均匀，其厚度不应大于6μm。
18.2.5测量力和啮合转数
在轻微制动的条件下进行测量。
光泽法需进行连续回转，直至齿面上的接触擦亮痕迹充分呈现出来。
着色法测量时，小齿轮可正反反复转动也可作连续回转，直至齿面上接触斑点充分呈现出来。
18.3测量结果处理
齿轮副的接触斑点应以小齿轮齿面上的斑点为准，并以小齿轮齿面上接触斑点面积最小的齿面所计算的接触斑点的大小，作为测量结果。
18.3.1接触斑点的大小
接触斑点的大小是以在齿面上接触痕迹沿齿长方向的长度（扣除超过模数值的断开部分）和沿齿高方向的平均高度分别相对于工作长度和工作高度之比的百分比来确定（图43）。
18.3.1.1沿齿长方向接触痕迹的百分比计算
沿齿长方向接触痕迹的百分比为：
式中：b″——接触痕迹的总长度（包括断开部分），mm；
c——超过模数值的断开部分的长度，mm；
b′——工作长度，mm。
18.3.1.2沿齿高方向接触痕迹的百分比计算
沿齿高方向接触痕迹的百分比为：
式中：h″——接触痕迹的平均高度，mm；
h′——工作高度，mm。

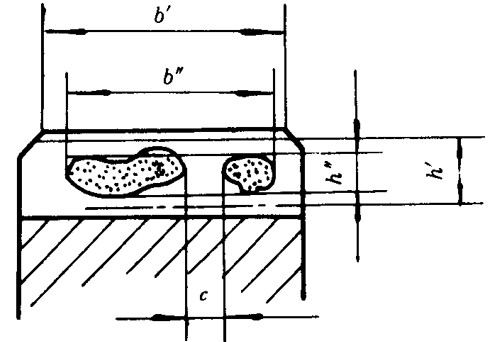

图43接触斑点图
18.3.2接触斑点的位置
对于齿面不修形的齿轮，接触斑点的分面位置应趋近齿面中部，齿顶和两端部棱边不允许接触。
对于修形齿轮，接触斑点的位置按设计规定。
