附录A

测量仪器示值误差及示值变动性的确定

（补充件）

A1测量仪器示值误差的确定

仪器的示值误差用经法定部门检定过的标准元件（标准块或标准样板或标准齿轮）来确定。确定方法如下：

仪器经校准后，应在仪器的测量范围内用两个和两个以上不同规格的标准元件进行仪器示值误差的确定。

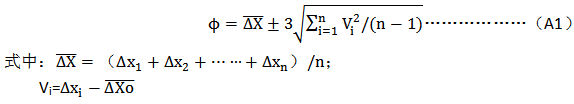

对每个标准元件，在被检定仪器上进行n次重复测量（n≥）将每次测得值（或曲线）与标准值（或曲线）进行比较，其差值为ΔX₁，ΔX₂，……ΔX_n，仪器的示值误差φ为：

以对不同规格标准元件所测得的最大φ_max作为仪器的示值误差。

A2测量仪器示值变动性的确定

对被测齿轮进行n次重复测量（n=5～10），n次测得值的最大差值即为仪器的示值变动性。

附录B

测量时被测齿轮定位精度的确定

（补充件）

B1 应选择被测齿轮的设计基准作为测量基准。由测量时的定位误差造成的被测齿轮的径向跳动不大于齿圈径向跳动公差的八分之一。当选用端面定位时，除上述定位精度的要求外，定位端面的端面跳动不得大于在齿宽等于跳动圆直径时同精度齿向公差的五分之一。

附录C

不同传感方向测量时误差值的换算

（补充件）

C1在测量齿轮误差时测头的传感受方向有齿面法线方向、基圆切线方向、分度圆切线方向、轴线方向、双侧齿面分度圆螺旋线（在展开平面上）法线方向、回转角方向和双侧齿面径向。

C2齿轮各项误差应按下述规定的方向计值：Δf_pb、ΔF_b、ΔF_pX、Δf_fβ、ΔF_w、ΔE_wm、j_n在齿面法线方向计值；ΔF_i′、Δf_i′、ΔF_p、ΔF_pk、Δf_pt、ΔF_β、ΔF_ic′、Δf_ic′、j_t在分度圆切线方向计值；Δf_f在基圆切线方向计值；ΔF_r、ΔF_i″、Δf_i″、ΔE_α″和ΔE_H在双侧齿面径向计值；ΔEs在双侧齿面分度圆螺旋线的法线方向计值。

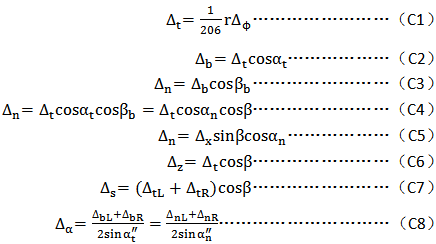

C3对不在规定的计值方向测得的误差值应按下列各式换算：

式中：△_φ——齿轮回转角误差，（″）；

      △_t——齿轮分度圆切线方向的误差，μm；
      △_b——齿轮基圆切线方向的误差，μm；

      △_n——齿面法线方向的误差，μm；

      △_x——齿轮轴线方向的误差，μm；

      △_z——齿轮分度圆螺旋线法线方向的误差，μm；

      △_S——齿轮双侧面分度圆螺旋线法线方向的误差，μm；

      △_α——齿轮双侧齿面的径向误差，μm。

附加说明：

本标准由中华人民共和国机械电子工业部提出。

本标准由机械电子工业部郑州机械研究所归口。

本标准由机械电子工业部成都工具研究所和中国计量科学研究院共同负责起草。

本标准主要起草人黄潼年、唐启昌、张乃君、柏永新、苏桂兰、谢时骅、杨春发、于秋思、商向东、张伟、刘振福、蔡康洪。
