渐开线圆柱齿轮 精度第2部分：径向综合偏差与径向跳动的定义和允许值附录B（GB/T10095.2-2001）
  详细介绍：
发布时间：2007-6-6 8:57:16
 分享到：

附录B
（提示的附录）
径向跳动的允许值及公差值
B1总则
本附录给出应用径向跳动公差计算式在推荐范围内编制表格的方法和参考值。
B2径向跳动Fr
齿轮径向跳动为测头（球形、圆柱形、砧形）相继置于每个齿槽内时，从它到齿轮轴线的最大和最小径向距离之差。检查中，测头在近似齿高中部与左右齿面接触。图B1是径向跳动的图例，图中，偏心量是径向跳动的一倍分（见GB/Z 18620.2）。
渐开线圆柱齿轮 精度第2部分：径向综合偏差与径向跳动的定义和允许值附录B

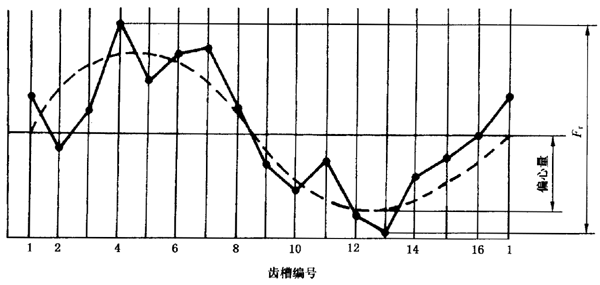

图B1一个齿轮（16齿）的径向跳动
B3 5级精度，径向跳动公差的推荐计算式
在公式中，使用法向模数和直径的实际值，径向跳动公差精度与径向综合公差精度相同，见6.1。
B4参数范围
应用公式制表时，推荐的参数范围如下（单位：mm）:
a)分度圆直径，d
5/20/50/125/280/560/1000/1600/2500/4000/8000/10000
b)法向模数，mn
0.5/2.0/3.5/6/10/16/25/40/70
当用B3中的公式制表时，参数mn与d以其分段界限的几何平均值代入。例如：如果实际模数为7mm，分段界限值为mn=6mm和mn=10mm，计算表值用代入计算。
若采用公差表评定齿轮精度时，供需双方应协商一致。
B5圆整规则
公差值是使用公式计算的值径圆整后得出的。若计算值大于10μm时，则圆整到最接近的整数，如果小于10μm时，则圆整到最近的0.5μm或整数。
B6有效性
在给定的文件中，若所要求的齿轮精度为本标准的某一等级，而没有其他规定时，则第6章和附录中的所有要素偏差的公差均按该精度等级。然而，可按协议由供需双方共同规定径向跳动公差范围。
B7径向跳动公差表
附录表格中的数值是按公式的计算值以及B3和B4的准则确定，径向跳动公差值见表B1。
表B1径向跳动公差Fr
,
分度圆直径
d/mm
法向模数
mn/mm
精度等级
0
1
2
3
4
5
6
7
8
9
10
11
12
5≤d≤20
0.5≤mn≤2
1.5
2.5
3.0
4.5
6.5
9.0
13
18
25
36
51
72
102
2＜mn≤3.5
1.5
2.5
3.5
4.5
6.5
9.5
13
19
27
38
53
75
106
20＜d≤50
0.5≤mn≤2
2.0
3.0
4.0
5.5
8.0
11
16
23
32
46
65
92
130
2＜mn≤3.5
2.0
3.0
4.0
6.0
8.5
12
17
24
34
47
67
95
134
3.5＜mn≤6
2.0
3.0
4.5
6.0
8.5
12
17
25
35
49
70
99
139
6＜mn≤10
2.5
3.5
4.5
6.5
9.5
13
19
26
37
52
74
105
148
50＜d≤125
0.5≤mn≤2
2.5
3.5
5.0
7.5
10
15
21
29
42
59
83
118
167
2＜mn≤3.5
2.5
4.0
5.5
7.5
11
15
21
30
43
61
86
121
171
3.5＜mn≤6
3.0
4.0
5.5
8.0
11
16
22
31
44
62
88
125
176
6＜mn≤10
3.0
4.5
6.0
9.0
12
18
25
35
50
70
99
140
198
10＜mn≤16
3.0
4.5
6.0
8.0
12
16
23
33
46
65
92
131
185
16＜mn≤25
3.5
5.0
7.0
9.5
14
19
27
39
55
77
109
154
218
125＜d≤280
0.5≤mn≤2
3.5
5.0
7.0
10
14
20
28
39
55
78
110
156
221
2＜mn≤3.5
3.5
5.0
7.0
10
14
20
28
40
56
80
113
159
225
3.5＜mn≤6
3.5
5.0
7.0
10
14
20
29
41
58
82
115
163
231
6＜mn≤10
3.5
5.5
7.5
11
15
21
30
42
60
85
120
169
239
10＜mn≤16
4.0
5.5
8.0
11
16
22
32
45
63
89
126
179
252
16＜mn≤25
4.5
6.0
8.5
12
17
24
34
48
68
96
136
193
272
25＜mn≤40
4.5
6.5
9.5
13
19
27
36
54
76
107
152
215
304
280＜d≤560
0.5≤mn≤2
4.5
6.5
9.0
13
18
26
36
51
73
103
146
206
291
2＜mn≤3.5
4.5
6.5
9.0
13
18
26
37
52
74
105
148
209
296
3.5＜mn≤6
4.5
6.5
9.5
13
19
27
38
53
75
106
150
213
301
6＜mn≤10
5.0
7.0
9.5
14
19
27
39
55
77
109
155
219
310
10＜mn≤16
5.0
7.0
10
14
20
29
40
57
81
114
161
228
323
16＜mn≤25
5.5
7.5
11
15
21
30
43
61
86
121
171
242
343
25＜mn≤40
6.0
8.5
12
17
23
33
47
66
94
132
187
265
374
40＜mn≤70
7.0
9.5
14
19
27
38
54
76
108
153
216
306
432
560＜d≤1000
0.5≤mn≤2
6.0
8.5
12
17
23
33
47
66
94
133
188
266
376
2＜mn≤3.5
6.0
8.5
12
17
24
34
48
67
95
134
190
269
380
3.5＜mn≤6
6.0
8.5
12
17
24
34
48
68
96
136
193
272
385
6＜mn≤10
6.0
8.5
12
17
25
35
49
70
98
139
197
279
394
10＜mn≤16
6.5
9.0
13
18
25
36
51
72
102
144
204
288
407
16＜mn≤25
6.5
9.5
13
19
27
38
53
76
107
151
214
302
427
25＜mn≤40
7.0
10
14
20
29
41
57
81
115
162
229
324
459
40＜mn≤70
8.0
11
16
23
32
46
65
91
129
183
258
365
517
1000＜d≤1600
2＜mn≤3.5
7.5
10
15
21
30
42
59
84
118
167
236
334
473
3.5＜mn≤6
7.5
11
15
21
30
42
60
85
120
169
239
338
478
6＜mn≤10
7.5
11
15
22
30
43
61
86
122
172
243
344
487
10＜mn≤16
8.0
11
16
22
31
44
63
88
125
177
250
354
500
16＜mn≤25
8.0
11
16
23
33
46
65
92
130
184
260
368
520
25＜mn≤40
8.5
12
17
24
34
49
69
98
138
195
276
390
552
40＜mn≤70
9.5
13
19
27
38
54
76
108
152
215
305
431
609
1600＜d≤2500
3.5＜mn≤6
9.0
13
18
26
36
51
73
103
145
206
291
411
582
6＜mn≤10
9.0
13
18
26
37
52
74
104
148
209
295
417
590
10＜mn≤16
9.5
13
19
27
38
53
75
107
151
213
302
427
604
16＜mn≤25
9.5
14
19
28
39
55
78
110
156
220
312
441
624
25＜mn≤40
10
14
20
29
41
58
82
116
164
232
328
463
655
40＜mn≤70
11
16
22
32
45
63
89
126
178
252
357
504
713
2500＜d≤4000
6＜mn≤10
11
16
23
32
45
64
90
127
180
255
360
510
721
10＜mn≤16
11
16
23
32
46
65
92
130
183
259
367
519
734
16＜mn≤25
12
17
24
33
47
67
94
133
188
267
377
533
754
25＜mn≤40
12
17
25
35
49
69
98
139
196
278
393
555
785
40＜mn≤70
13
19
26
37
53
75
105
149
211
298
422
596
843
4000＜d≤6000
6＜mn≤10
14
19
27
39
55
77
110
155
219
310
438
620
876
10＜mn≤16
14
20
28
39
56
79
111
157
222
315
445
629
890
16＜mn≤25
14
20
28
40
57
80
114
161
227
322
455
643
910
25＜mn≤40
15
21
29
42
59
83
118
166
235
333
471
665
941
40＜mn≤70
16
22
31
44
62
88
125
177
250
353
499
706
999
6000＜d≤8000
6＜mn≤10
16
23
32
45
64
91
128
181
257
363
513
726
1026
10＜mn≤16
16
23
32
46
65
92
130
184
260
367
520
735
1039
16＜mn≤25
17
23
33
47
66
94
132
187
265
375
530
749
1059
25＜mn≤40
17
24
34
48
68
96
136
193
273
386
545
771
1091
40＜mn≤70
18
25
36
51
72
102
144
203
287
406
574
812
1149
8000＜d≤10000
6＜mn≤10
18
26
36
51
72
102
144
204
289
408
577
816
1154
10＜mn≤16
18
26
36
52
73
103
146
206
292
413
584
826
1168
16＜mn≤25
19
26
37
52
74
105
148
210
297
420
594
840
1188
25＜mn≤40
19
27
38
54
76
108
152
216
305
431
610
862
1219
40＜mn≤70
20
28
40
56
80
113
160
226
319
451
639
903
1277
