序号 |
名称 |
代号 |
定义 |
|

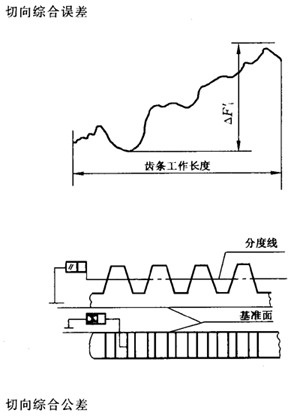

1 |
|
△Fi′
Fi′ |
当齿轮轴线与齿条基准面1）
在公称位置上，被测齿条与理想
精确测量齿轮单面啮合时，被测
齿条沿其分度线在工作长度内
平移的实际值与公称值之差的
总幅度值 |
|

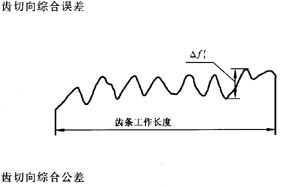

2 |
|
△Fi′
fi′ |
当齿轮轴线与齿条基准面
在公称位置上，被测齿条与理想
精确的测量齿轮单面啮合时，被
测齿条沿其分度线在工作长度
内平移一个齿距的实际值与公
称值之差的最大幅度值 |
|
3 |
|
△Fi″
Fi″ |

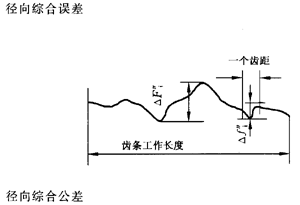

被测齿条与理想精确的测
量齿轮双面啮合时，在工作长度
内（在齿条上取不超过50个齿
距的任意一段），被测齿条基准
面至理想精确的测量齿轮中心
之间距离的最大变动量 |
|
4 |
齿径向综合误差
齿径向综合公差 |
△fi″
fi″ |
被测齿条与理想精确的测
量齿轮双面啮合时，齿条移动一
个齿距（在齿条上取不超过50
个齿距的任意一段），被测齿条
基准面至理想精确齿轮中心之
间距离的最大变动量 |
|

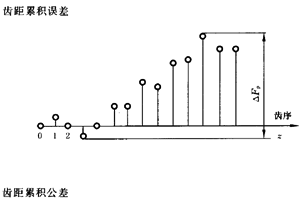

5 |
|
△FP
FP |
在齿条的分度线上，任意两
个同侧齿廓间实际齿距与公称
齿距之差的最大绝对值（在齿条
上取不超过50个齿距的任意一
段来确定） |
|
6 |
|
△Fr
Fr |
从齿槽等宽处到齿条基准
面距离的最大差值（在齿条上取
不超过50个齿距的任意一段来
确定） |
|

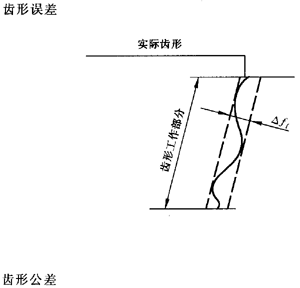

7 |
|
△ff
ff |
在法截面（垂直于齿向的截
面）上，齿形工作部分内，包容实
际齿形且距离为最小的两条设
计齿形间的距离 |
|

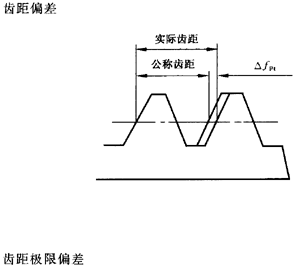

8 |
|
△fpt
±fpt |
在齿条分度线上，实际齿距
与公称齿距之差 |
|
9 |
|
△Fβ
Fβ |

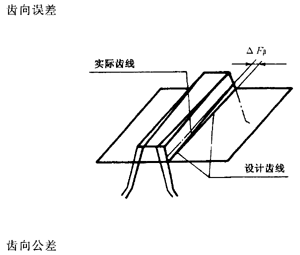

在齿条分度面上，有效齿
宽范围内，包容实际齿线且距
离为最小的两条设计齿线之间
的端面距离 |
|

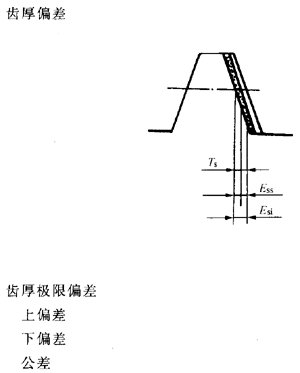

10 |
|
△Es
Ess
Esi
Ts |
在分度面上，齿厚实际值
与公称值之差
对于斜齿条，指法向齿厚 |
|
11 |
齿条副的切向综合误差
齿条副的切向综合公差 |
△Fic′
Fic′ |
安装好的齿条副，在工作
长度内，齿条沿分度线平移的
实际值与公称值之差的总幅度值 |
|
12 |
齿条副的一齿切向综合误差
齿条副的一齿切向综合公差 |
△fic′
fic′ |
安装好的齿条副，在工作
长度内，齿条沿分度线平移一
个齿距的实际值与公称值之差
的最大幅度值 |
|

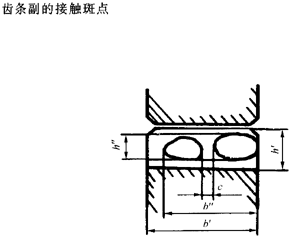

13 |
|
|
装配好的齿条副，在轻微
的制动下，运转后齿面上分布
的接触擦亮痕迹
接触痕迹的大小在齿面
上用百分数计算
沿齿线方向，接触痕迹长
并b″（扣除超过模数值的断开
部分c）与工作长度b′之比的
百分数。即b″-c/b′×100%
沿齿高方向，接触痕迹的
平均高度h″与工作高度h′之
比的百分数。即h″/h′×100% |
|
14 |
|
jt
jn
jtmin
jtmax
jnmin
jnmax |

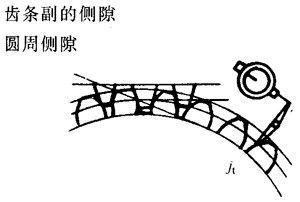

装配好的齿条副，齿条固
定不动时，齿轮的圆周晃动
量。以分度圆上弧长计值

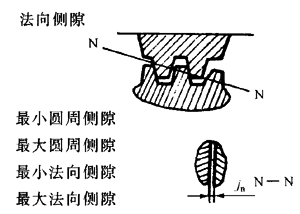

装配好的齿条副，当工作
齿面接触时，非工作齿面间的
最小距离
jn=jtcosβcosα |
|

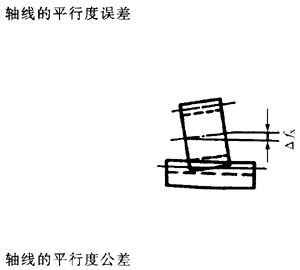

15 |
|
△fx
fx |
安装好的齿条副，齿轮的
旋转轴线对齿条基准面的平
行度误差
在等于齿轮齿宽的长度上测量 |
|
16 |
|
△fy
fy |
安装好的齿条副，齿轮的
旋转轴线在齿条端载面上的
投影齿条端截面的垂直度
在等于齿轮有效齿宽的长度上测量 |
|
17 |
安装距偏差
安装距极限偏差 |
△fa
±fa |
安装好的齿条副，齿轮轴
线到齿条基准面的实际距离
与公称距离之差 |
