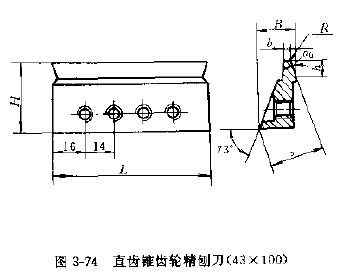

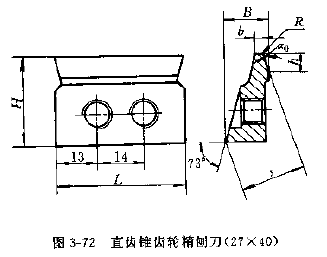

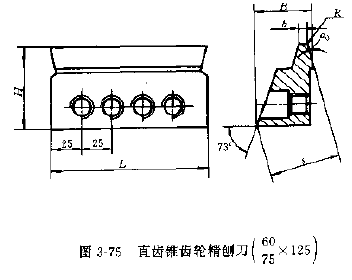

ZBJ41 006.1—88《直齿锥齿轮精刨刀基本型式和尺寸》中规定了模数0.3~20mm，基准齿形角20°的四种类型的刨刀，其基本参数见图3-72~75和表3-145~148。
表3-145  直齿锥齿轮精刨刀（27×40）基本尺寸
模数范围m
L
H
B
ao
h
b
s
R
0.3~0.4
40
27
10.36
20°
1.0
0.12
18.63
0.10
0.5~0.6
10.54
1.5
0.20
0.15
0.7~0.8
10.73
2.0
0.28
0.21
1~1.25
11.16
3.2
0.40
0.30
1.375~1.75
11.53
4.5
0.60
0.40
2~2.25
11.93
5.3
0.80
0.60
2.5~2.75
12.36
6.5
1.00
0.75
3~3.25
12.76
7.6
1.20
0.90
     表3-146  直齿锥齿轮精刨刀（33×75）基本尺寸
模数范围m
L
H
B
ao
h
b
s
R
0.5~0.6
75
33
16.04
20°
1.5
0.20
25.85
0.15
0.7~0.8
16.23
2.0
0.28
0.21
1~1.25
16.66
3.2
0.40
0.30
1.375~1.75
17.03
4.2
0.60
0.40
2~2.25
17.43
5.3
0.80
0.60
2.5~2.75
17.86
6.5
1.00
0.75
3~3.75
18.26
7.6
1.20
0.90
3.5~3.75
18.70
8.8
1.40
1.00
4~4.5
19.36
10.6
1.60
1.20
5~5.5
20.05
12.5
2.00
1.50
                 表3-147  直齿锥齿轮精刨刀（43×100）基本尺寸
模数范围m
L
H
B
ao
h
b
s
R
1~1.25
100
43
14.70
20°
3.3
0.4
27.39
0.30
1.375~1.75
15.03
4.2
0.6
0.40
2~2.25
15.43
5.3
0.8
0.60
2.5~2.75
15.86
6.5
1.0
0.75
3~3.25
16.26
7.6
1.2
0.90
3.5~3.75
16.70
8.8
1.4
1.00
4~4.5
17.36
10.6
1.6
1.20
5~5.5
18.05
12.5
2.0
1.50
6~6.5
18.96
15.0
2.4
1.80
7
19.50
16.5
2.8
2.10
8
20.41
19.0
3.2
2.40
9
21.32
21.5
3.6
2.70
10
22.23
24.0
4.0
3.00
           表3-148  直齿锥齿轮精刨刀（60×125、75×125）基本尺寸
模数范围m
L
H
B
ao
h
b
s
R
3~3.25
125
60
23.26
20°
7.6
1.2
39.78
0.90
3.5~3.75
23.70
8.8
1.4
1.00
4~4.5
24.35
10.6
1.6
1.20
5~5.5
25.04
12.5
2.0
1.50
6~6.5
25.94
15.0
2.4
1.80
7
26.05
16.5
2.8
2.10
8
27.41
19.0
3.2
2.40
9
28.32
21.5
3.6
2.70
10
29.23
24.0
4.0
3.00
11
29.89
25.8
4.4
3.30
12
30.27
28.1
4.8
3.60
14
75
42.44
32.8
5.6
54.31
4.20
16
44.15
37.5
6.4
4.80
18
45.86
42.2
7.2
5.40
20
47.60
47.0
8.0
6.00
